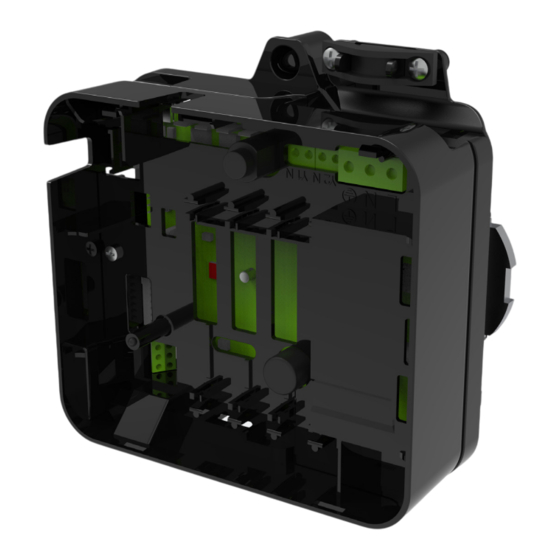

AERMEC VMF-E19 Bedienungs- Und Installationsanleitung
Vmf-system erweiterbare thermostatplatine für gebläsekonvektoren
Inhaltsverzeichnis
Quicklinks
IT EN FR DE ES
M A N U A L E D ' U S O E I N S T A L L A Z I O N E
U S E A N D I N S T A L L A T I O N M A N U A L
M A N U E L D ' U T I L I S A T I O N E T D ' I N S T A L L A T I O N
B E D I E N U N G S - U N D I N S T A L L A T I O N S A N L E I T U N G
M A N U A L D E I N S T R U C C I O N E S E I N S T A L A C I Ó N
S i s t e m a V M F S c h e d a t e r m o s t a t o e s p a n d i b i l e p e r v e n t i l c o n v e t t o r i
V M F s y s t e m E x p a n d a b l e t h e r m o s t a t b o a r d f o r f a n c o i l s
S y s t è m e V M F P l a t i n e t h e r m o s t a t e x t e n s i b l e p o u r v e n t i l o - c o n v e c t e u r s
V M F - S y s t e m E r w e i t e r b a r e T h e r m o s t a t p l a t i n e f ü r G e b l ä s e k o n v e k t o r e n
S i s t e m a V M F T a r j e t a t e r m o s t a t o e x p a n s i b l e p a r a f a n c o i l s
VMF-E19
VMF-E19I
VMF-E19I7
AVMFE19LJ 2201 - 5779300_06
Inhaltsverzeichnis
Verwandte Anleitungen für AERMEC VMF-E19
Inhaltszusammenfassung für AERMEC VMF-E19
- Seite 1 S i s t e m a V M F T a r j e t a t e r m o s t a t o e x p a n s i b l e p a r a f a n c o i l s VMF-E19...
- Seite 2 INDICE contrôle d'extension vmf-io tipologie di impianto réseau de supervision lonwork caratteristiche elettriche degli i/o réseau de supervision lonwork utilizzo del sistema installation comandi e visualizzazioni connexions à la platine logiche di controllo INHALT funzioni accessorie art der anlage controllo fancoil con piastra radiante elektrische eigenschaften der i/o controlli aggiuntivi verwendung des systems...
-
Seite 3: Art Der Anlage
ART DER ANLAGE LEGENDE: Raumtemperaturfühler Warm-/Kalt-Wassertemperaturfühler für 2 Rohre - Warm-Wassertemperaturfühler für 4 Rohre Kalt-Wassertemperaturfühler 4 Rohre. VS, VC, VF Magnetventil (Warm/Kalt), Warmwasserventil Kaltwasserventil V3, V2, V1 Maximale, durchschnittliche, minimale Geschwindigkeit des Ventilators Magnetventil zur Aktivierung der Heizwand 2 ROHRE 2 ROHRE MIT DREIWEGE-VENTIL 2 ROHRE MIT ZWEIWEGE-VENTIL Y2:Cold plasma... - Seite 4 LEGENDE: Raumtemperaturfühler Warm-/Kalt-Wassertemperaturfühler für 2 Rohre - Warm-Wassertemperaturfühler für 4 Rohre Kalt-Wassertemperaturfühler 4 Rohre. VS, VC, VF Magnetventil (Warm/Kalt), Warmwasserventil Kaltwasserventil V3, V2, V1 Maximale, durchschnittliche, minimale Geschwindigkeit des Ventilators Magnetventil zur Aktivierung der Heizwand Y2:RE Y2:RE 2 ROHRE + ELEKTRISCHER WIDERSTAND 2 Tubi solo freddo + RE per il caldo 2 ROHRE NUR KÜHLBETRIEB + FÜR DIE WÄRME ALS ERSATZ/ERGÄNZUNG +...
-
Seite 5: Verwendung Des Systems
ELEKTRISCHE EIGENSCHAFTEN DER I/O FUNKTION ELEKTRISCHE EIGENSCHAFTEN Versorgungs-Klemmleiste Vin: 230 Vac, Imax: 5 A CN7-A Ausgang Steuerung Magnetventil Vout: 230 Vac, Imax: 0.7 A CN7-B Ausgang Steuerung Magnetventil Vout: 230 Vac, Imax: 0.7 A Ausgang für Motorsteuerung Vout: 230 Vac, Imax: 0.7 A (gemeinsam) Ausgang für Motorsteuerung (V3) Vout: 230 Vac, Imax: 0.7 A... -
Seite 6: Bedienelemente Und Anzeigen
BEDIENELEMENTE UND ANZEIGEN Die Schnittstellen, die mit dem Thermostat VMF-E19 verbunden werden können, können Folgende sein: BENUTZERSCHNITTSTELLE VMF-E2 Geschwindigkeitswahlschalter; Temperaturwahlschalter Anzeigeleuchte des Betriebsmodus Anzeigeleuchte Lüftungsanfrage BENUTZERSCHNITTSTELLE VMF-E3 (A) Betriebsartenwahlschalter (B) BLAU/ROTE LED (C) LED WEISS/GRÜN (D) Wahlschalter für die Solltemperatur... -
Seite 7: Kontinuierliche Lüftung
THERMOSTATISIERUNG 0÷100 % Bei Gebläsekonvektoren mit Brushless-Motor gibt es ein Signalprofil von 0 -10 V, wie abgebildet: Einstellungsbereich Thermostatisierung 0÷100 % Toter Bereich Tamb [°C] Sollwert Warm Sollwert Kalt DURCH THERMOSTAT GESTEUERTE LÜFTUNG Die Wahl der Einstellung gemäß durch Thermostat gesteuerte Lüftung (Dip 3 OFF) sorgt dafür, dass die Lüftung bei Erreichen des eingestellten. - Seite 8 BETRIEB VENTIL Bei Vorhandensein eines Absperrventils (DIP 1 ON) kann die Position des Temperaturfühlers sowohl vor als auch hinter dem Ventil (auf der Standardposition im Wärmetauscher) geregelt werden. Der wesentliche Unterschied zwischen den beiden besteht darin, die Lüftung auf verschiedene Weise zu steuern. Wenn sich der Wassertemperaturfühler vor dem Ventil befindet (DIP 2 ON) oder nicht vorhanden ist, ist eine Wärmetauscher-Vorwärmfunktion vorgesehen, um den Ventilator nach 2'40'' ab der ersten Öffnung des Ventils zu aktivieren.
- Seite 9 Ventilsteuerlogik mit durch Thermostat gesteuerte Lüftung Ventilsteuerlogik mit kontinuierlicher Lüftung SOLLWERT KALT SOLLWERT WARM SET CALDO SET FREDDO SOLLWERT WARM SOLLWERT KALT SET CALDO SET FREDDO 100% 100% TOTER BEREICH ZONA MORTA TOTER BEREICH ZONA MORTA Y1: 2 Rohre Y1: 2 tubi Y1: 2/4 Rohre Y1: 2 Rohre Y1: 2/4 tubi...
-
Seite 10: Zubehörfunktionen
Offen SLEEP-FUNKTION Die SLEEP-Funktion im Thermostat VMF-E19 ist verfügbar, wenn der Thermostat mit einem Vorhandensein-Sensor (mit normalerweise offener Logik) verbunden ist, der an seinen SP-Eingang angeschlossen ist. Die Funktion besteht in der Praxis darin, den Sollwert der Einstellung der Gebläsekonvektoren zu ändern, wenn der zu klimatisierende Raum nicht belegt ist;... -
Seite 11: Funktion Zubehörlasten Elektrischer Widerstand (Verwaltet Als Ergänzung)
DER NEUE SOLLWERT ZUR EINSTELLUNG WIRD UNTER BERÜCKSICHTIGUNG VON TABELLE 7 DURCH DIE FOLGENDE BEZIEHUNG GEGEBEN: SOLLWERT = EINGESTELLTER SOLLWERT Gleichung 1: Für Standalone-Thermostate SOLLWERT = GLOBALER SOLLWERT - ∆ Gleichung 2: Für Thermostate, die an ein BMS-System oder E5-Panel angeschlossen sind DER EINGANG IST GESPERRT, WENN DER THERMOSTAT AUFGRUND DES RAUMTEMPERATURFÜHLERS IM FROSTSCHUTZ- ODER NOTBETRIEB ARBEITET. -
Seite 12: Comfort-Funktion
• Die Verwaltung 2T+2F zur Verfügung stellen: Dip 5 und Dip 6 in ON Achtung: Auch wenn der Wassertemperaturfühler sich vor dem Ventil befindet, basiert der Wechsel der Jahreszeiten auf der Lufttemperatur. Bei dieser Konfiguration kann der Widerstand im Heizbetrieb zwei verschiedene Betriebsarten in Bezug darauf haben, wie der Betrieb des Thermostat gewählt wurde: BETRIEBSWEISE AKTIVIERUNG DES WIDERSTANDS... -
Seite 13: Steuerung Fancoil Mit Heizwand
STEUERUNG FANCOIL MIT HEIZWAND AUSWAHL DER STEUERUNG FANCOILS RADIANT DIP SWITCH SW2 ZUR AUSWAHL DER STEUERUNG DER HEIZWAND Um die Radiant-Gebläsekonvektoren zu steuern, muss die Einstellung der Heizwand mit den Dip Switchs SW2 (siehe Abbildung unten) ausgewählt werden. Die Funktionen dieser Dips sind in der Tabelle im Kapitel VERWENDUNG DES SYSTEMS beschrieben. THERMOSTAT MIT DREI EBENEN + HEIZWAND Die Abbildung unten zeigt den Betrieb des Ventilators im Automatikmodus (ausgewählter Betriebsmodus AUTO) entsprechend dem proportionalen Fehler. -
Seite 14: Zusätzliche Steuerungen
Wie in den Bildern in den Abbildungen zu sehen ist, ist die Lüftung in der Nähe des Sollwerts Warm deaktiviert und die Heizwand bleibt aktiv. Der Wert Δt kann von Dip 2 von SW2 eingestellt werden, wie in der Tabelle der Einstellung Dip-Switch SW2 angegeben ist. Der in der Abbildung gezeigte tote Bereich kann gleich 2°C oder 5°C sein, je nach durchgeführter Einstellung für Dip 7 BETRIEB REMOTE-ABSPERRVENTIL Bei Vorhandensein eines Remote-Absperrventils (Dip 1 ON) kann die Position des Wassertemperaturfühlers aus anlagentechnischen Gründen nur... - Seite 15 Raumtemperaturfühler fehlt (2 Rohre) In diesem Fall verhält sich der Thermostat wie folgt: ○ Wahlschalter in Position OFF - Aux • Das Ventil ist geschlossen • Der Ventilator ist ausgeschaltet ○ Wahlschalter in Position AUTO, V1, V2, V3: • Das Ventil ist immer offen. •...
- Seite 16 LOKALES NETZWERK DES FANCOIL NETZWERKSTRUKTUR Der Thermostat VMF-E19 wurde für die Kommunikation mit anderen Thermostaten der VMF-Familie über eine spezielle serielle Schnittstelle entwickelt, die auf logischen TTL-Standards und geringem Durchsatz basiert. Diese serielle Kommunikation ist wichtig für den Informationsaustausch innerhalb kleiner Fancoil-Netzwerke. Tatsächlich spricht man von einem Netzwerk von maximal 6 Thermostaten mit einer maximalen Länge von ca.
- Seite 17 Informationen bezüglich seines Betriebszustandes. Im Folgenden befindet sich die Liste der Variablen, die der Thermostat über die serielle Schnittstelle austauschen kann. HINWEIS: Der Thermostat VMF-E19 kann nur dann mit dem zentralisierten System kommunizieren, wenn er über eine Benutzerschnittstelle verfügt oder die Erweiterung VMF-IO aufweist.
-
Seite 18: Steuerung Erweiterung Vmf-Io
STEUERUNG ERWEITERUNG VMF-IO Der Thermostat VMF-E19 kann mit der Erweiterung VMF-IO ausgestattet werden, die Folgendes beinhaltet: 2 digitale Ausgänge (Relaiskontakte 60Vdc 2A) 2 digitale Eingänge 8 Dip Switchs Dip Switch M1: Digitale Eingänge M2.1 und M2.2: Out1 M2.3 und M2.4: Out2... -
Seite 19: Überwachungsnetzwerk Work
Bei Verwendung der VMF-IO-Erweiterung können Systeme mit lokalen TTL-Netzwerken nicht verwaltet werden. ÜBERWACHUNGSNETZWERK WORK Die Steuerplatine VMF-E19 wurde entwickelt, um mit Hilfe der VMF-LON-Erweiterung mit Steuer- und / oder Überwachungssystemen verbunden zu werden, die in Work kommunizieren. Weitere Informationen zu den technischen Spezifikationen (physikalischer Anschluss, ausgetauschte Daten, Systemeinstellungen) des LonWork-Protokolls finden Sie in der Dokumentation der VMF-LON-Erweiterung. - Seite 20 STROMANSCHLÜSSE Nachstehend finden Sie wichtige Hinweise Stromnetz angeschlossen; ein Eingriff den lokalen Kundendienst zu wenden. Wir für die richtige Installation der Geräte. seitens nicht qualifiziertem Personal empfehlen Ihnen für jeden technischen Es bleibt in jedem Fall der Erfahrung des kann zur Verletzung von Personen und Eingriff oder Installation den für Ihr Gebiet Installateurs überlassen, alle Arbeitsvorgänge Geräteschäden bzw.
-
Seite 21: Anschlüsse An Die Platine
ANSCHLÜSSE AN DIE PLATINE • Für die Installation des Kits VMF-E19/E19I muss die serienmäßige Klemmleiste vom Gebläsekonvektor abgenommen werden. • Das Gehäuse des Thermostats an der Seitenwand des Gebläsekonvektors, an den Anschlüssen installieren, an denen vorher die Klemmleiste befestigt war. - Seite 22 VMF-E19I-ANSCHLÜSSE Installation nur für VMF-E19I CN22 • Um das VMF-E19I-Kit zu installieren, muss das Motorkabel ausgetauscht werden. • Fahren Sie mit der Befestigung der Luftsonde (S.A.) und der Wassersonde (S.W.) (S.W.1, wo vorgesehen) fort. CN21 • Fahren Sie mit der Befestigung des mitgelieferten Mikroschalterkabels fort.
- Seite 23 COLLEGAMENTI • CONNECTIONS • RACCORDEMENTS • ANSCHLÜSSE • CONEXIONES Out 0-10V Rif.Inverter Out 0-10V In Fault Inverter Alimentazione motore ventilatore Fan motor power supply Alimentation du moteur du ventilateur Stromversorgung Ventilatormotor Alimentación motor ventilador Alimentazione elettrica Y1 Comando valvola VC/VF + Y2 Comando accessorio Power supply Y1 VC/VF control + Y2 Accessory control Alimentation électrique...
- Seite 24 COLLEGAMENTI • CONNECTIONS • RACCORDEMENTS • ANSCHLÜSSE • CONEXIONES SP Sensore presenza + CE Contatto esterno Sonda temperatura aria SP Presence sensor + CE External contact Air probe SP Capteur de présence + CE Contact extérieur Sonde d’air SP Anwesenheitssensor + CE Außenkontakt Lufttemperaturfühler SP Sensor de presencia + CE Contacto externo Sonda aire...
- Seite 25 RS485 - COLLEGAMENTI • CONNECTIONS • RACCORDEMENTS • ANSCHLÜSSE • CONEXIONES Seriale supervisione RS485 (VMF_E19 - VMF_E19) Supervision serial RS485 (VMF_E19 - VMF_E19) Liaison série de supervision RS485 (VMF_E19 - VMF_E19) Serielle Überwachungsschnittstelle RS485 (VMF_E19 - VMF_E19) Serial supervisión RS485 (VMF_E19 - VMF_E19) 22AWG-3 22AWG-3 22AWG-3...
- Seite 26 SCHEMI ELETTRICI • WIRING DIAGRAMS • SCHEMAS ELECTRIQUES • SCHALTPLÄNE • ESQUEMAS ELÉCTRICOS VMF-E19 Gli schemi elettrici sono soggetti ad un continuo aggiornamento, è obbligatorio quindi fare riferimento a quelli a bordo macchina. A l l w i r i n g...
