8 ANZEIGEN DER BENUTZERSCHNITTSTELLE UND PARAMETER
Die Haupt-Benutzerschnittstelle besteht aus einer LED-Bedientafel mit kapazitiver Tastatur (d. h. mit Sensortasten); die Anzeigen sind in drei
Menüs gegliedert:
1. LESE-Menü (Taste C)
Enthält die Informationen (nur im Lesemodus) zum laufenden Betrieb des Geräts.
2. EINSTELL-Menü (Taste D)
Enthält alle Parameter, die der Benutzer je nach Anlagenerfordernis ändern kann; diese Parameter sind in verschiedenen Untermenüs
zusammengefasst:
— BENUTZER-Menü (Passwort 000);
— INSTALLATEUR-Menü (Passwort 030);
— Menü WIDERSTAND (Passwort 001);
3. ALARM-Übersicht (Taste E)
Die Alarmübersicht vermerkt die Fehlerzustände und/oder Fehlfunktionen des Geräts (sowohl Alarme als auch Warnmeldungen). ..
Abb. 1
Abb. 2
Während des normalen Betriebs wird am Display der letzte modifizierte Parameter angezeigt; wenn anschließend mindestens 5 Minuten lang
keine weiteren Tasten gedrückt werden, aktiviert das Display den Modus Bildschirmschoner (diese Funktion kann über den Parameter (i) im
INSTALLATEUR-Menü eingestellt werden.
Für die Anzeige der Parameter und/oder Ablesungen werden 4 Ziffern benutzt; die erste gibt den Index an, also eine Nummer, die den Benutzer
wissen lässt, welcher Parameter oder welche Ablesung gerade angezeigt wird (Abb. 3).

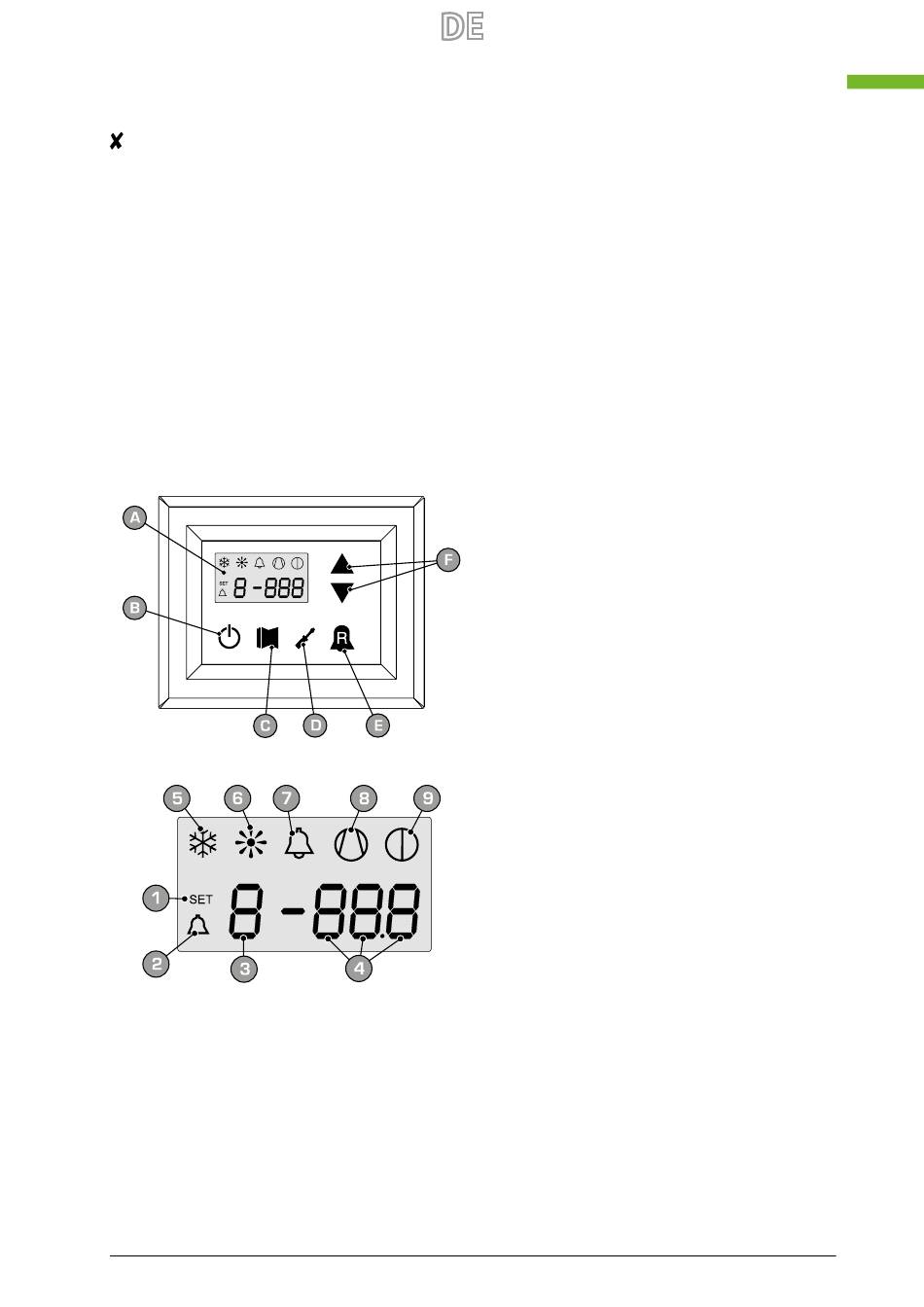

A Anzeige-Display
B Einschalttaste
C
Taste zum Aufrufen des Lese-Menüs
D
Taste zum Aufrufen des Menüs Sollwert
E Taste zum Aufrufen der Alarmübersicht
F Taste zum Durchblättern / Erhöhen-Verringern der Parameter
1
Angezeigtes Menü SOLLWERT
2 Angezeigtes Menü ALARME
3 Parameter Index
4
Parametersymbol / Parameterwert
5 Saisonanzeige SOMMER
6 Saisonanzeige WINTER
7
Anzeige für vorliegenden Alarmstatus
8
Anzeige für laufenden Verdichterbetrieb (diese Anzeige kann verschiedene
Blinkfrequenzen aufweisen)
9 Anzeige für laufendes Anhalten
