MODUCONTROL
25/01 6343841_06

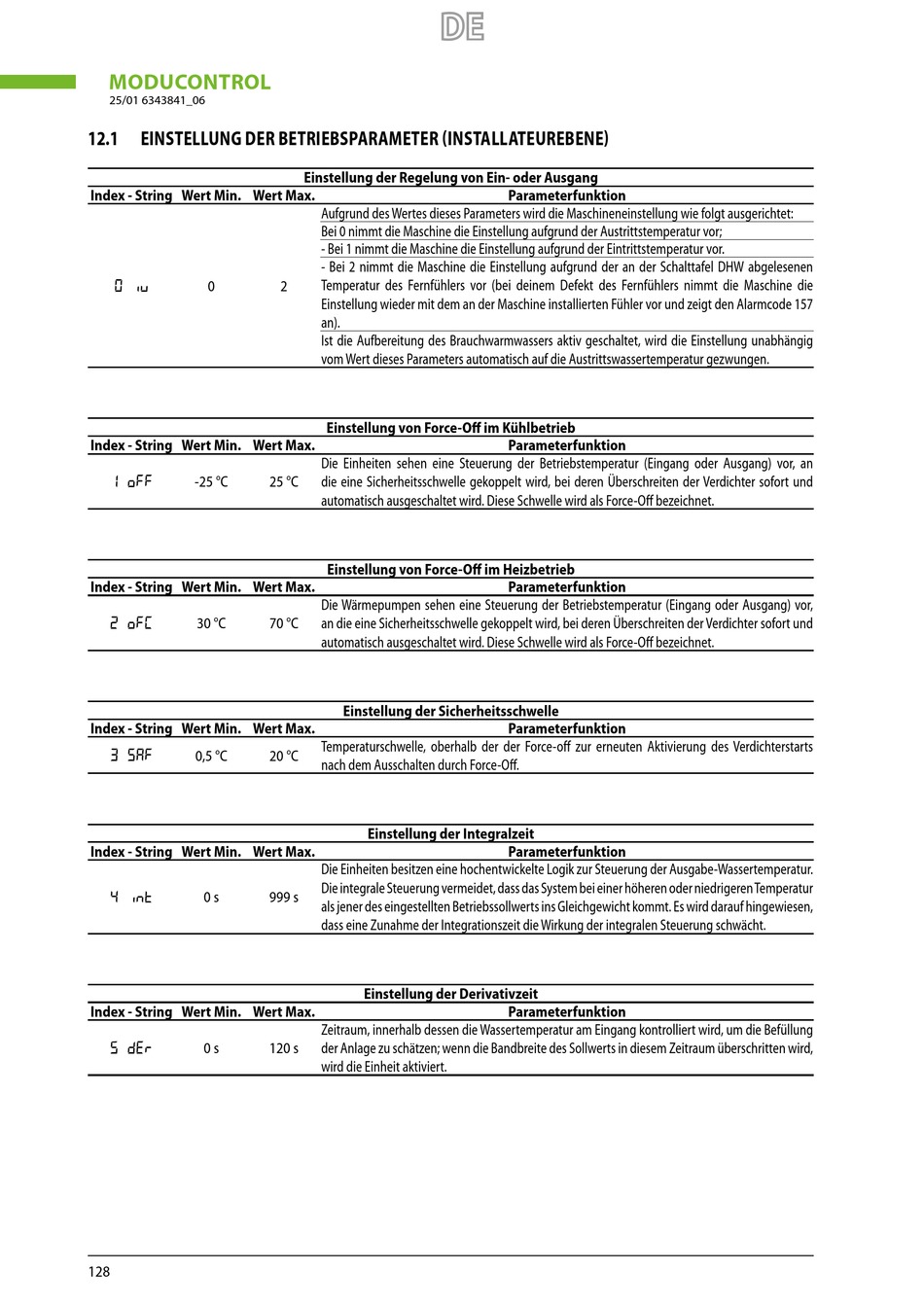

12.1 EINSTELLUNG DER BETRIEBSPARAMETER (INSTALLATEUREBENE)
Index - String Wert Min. Wert Max.
0
0 iu
Index - String Wert Min. Wert Max.
-25 °C
1 oFF
Index - String Wert Min. Wert Max.
30 °C
2 oFC
Index - String Wert Min. Wert Max.
0,5 °C
3 SAF
Index - String Wert Min. Wert Max.
0 s
4 int
Index - String Wert Min. Wert Max.
0 s
5 dEr
128
Einstellung der Regelung von Ein- oder Ausgang
Aufgrund des Wertes dieses Parameters wird die Maschineneinstellung wie folgt ausgerichtet:
Bei 0 nimmt die Maschine die Einstellung aufgrund der Austrittstemperatur vor;
- Bei 1 nimmt die Maschine die Einstellung aufgrund der Eintrittstemperatur vor.
- Bei 2 nimmt die Maschine die Einstellung aufgrund der an der Schalttafel DHW abgelesenen
Temperatur des Fernfühlers vor (bei deinem Defekt des Fernfühlers nimmt die Maschine die
2
Einstellung wieder mit dem an der Maschine installierten Fühler vor und zeigt den Alarmcode 157
an).
Ist die Aufbereitung des Brauchwarmwassers aktiv geschaltet, wird die Einstellung unabhängig
vom Wert dieses Parameters automatisch auf die Austrittswassertemperatur gezwungen.
Einstellung von Force-Off im Kühlbetrieb
Die Einheiten sehen eine Steuerung der Betriebstemperatur (Eingang oder Ausgang) vor, an
25 °C die eine Sicherheitsschwelle gekoppelt wird, bei deren Überschreiten der Verdichter sofort und
automatisch ausgeschaltet wird. Diese Schwelle wird als Force-Off bezeichnet.
Einstellung von Force-Off im Heizbetrieb
Die Wärmepumpen sehen eine Steuerung der Betriebstemperatur (Eingang oder Ausgang) vor,
70 °C an die eine Sicherheitsschwelle gekoppelt wird, bei deren Überschreiten der Verdichter sofort und
automatisch ausgeschaltet wird. Diese Schwelle wird als Force-Off bezeichnet.
Einstellung der Sicherheitsschwelle
Temperaturschwelle, oberhalb der der Force-off zur erneuten Aktivierung des Verdichterstarts
20 °C
nach dem Ausschalten durch Force-Off.
Einstellung der Integralzeit
Die Einheiten besitzen eine hochentwickelte Logik zur Steuerung der Ausgabe-Wassertemperatur.
Die integrale Steuerung vermeidet, dass das System bei einer höheren oder niedrigeren Temperatur
999 s
als jener des eingestellten Betriebssollwerts ins Gleichgewicht kommt. Es wird darauf hingewiesen,
dass eine Zunahme der Integrationszeit die Wirkung der integralen Steuerung schwächt.
Einstellung der Derivativzeit
Zeitraum, innerhalb dessen die Wassertemperatur am Eingang kontrolliert wird, um die Befüllung
120 s der Anlage zu schätzen; wenn die Bandbreite des Sollwerts in diesem Zeitraum überschritten wird,
wird die Einheit aktiviert.
Parameterfunktion
Parameterfunktion
Parameterfunktion
Parameterfunktion
Parameterfunktion
Parameterfunktion
