2 EIGENSCHAFTEN DER REGELUNG
Die Bedientafel der Einheit ermöglicht eine schnelle Einrichtung der Betriebsparameter der Maschine und ihre Anzeige. Das Display besteht aus 4
Ziffern und verschiedenen Leds zur Anzeige von Betriebsart, eingestellten Parametern und eventuell ausgelösten Alarmen. Auf der Platine werden
alle Standard-Einstellungen sowie eventuelle Änderungen gespeichert. Bei Installation der zum Zubehör gehörenden Fernbedientafel PR3 lassen
sich das Ein- und Ausschalten, die Einrichtung der Betriebsart (Kühlbetrieb-Heizbetrieb) und die Anzeige der Alarmübersicht fernsteuern. Durch
hinzufügen des Zubehörs Modu_485BL ist es Möglich, die Anlage per MODU-485BL-Protokoll über ein VMFSystem oder GLT zu steuern. Nach
einem Stromausfall ist die Einheit in der Lage selbst automatisch neu zu starten und dabei die ursprünglichen Einstellungen beizubehalten.
Nach einem Stromausfall ist die Einheit in der Lage selbst automatisch neu zu starten und dabei die ursprünglichen Einstellungen beizubehalten.
BMS
BUILDING
MANAGEMENT
SYSTEM
Gio 31 Gennaio 2019
Gio 31 Gennaio 2019

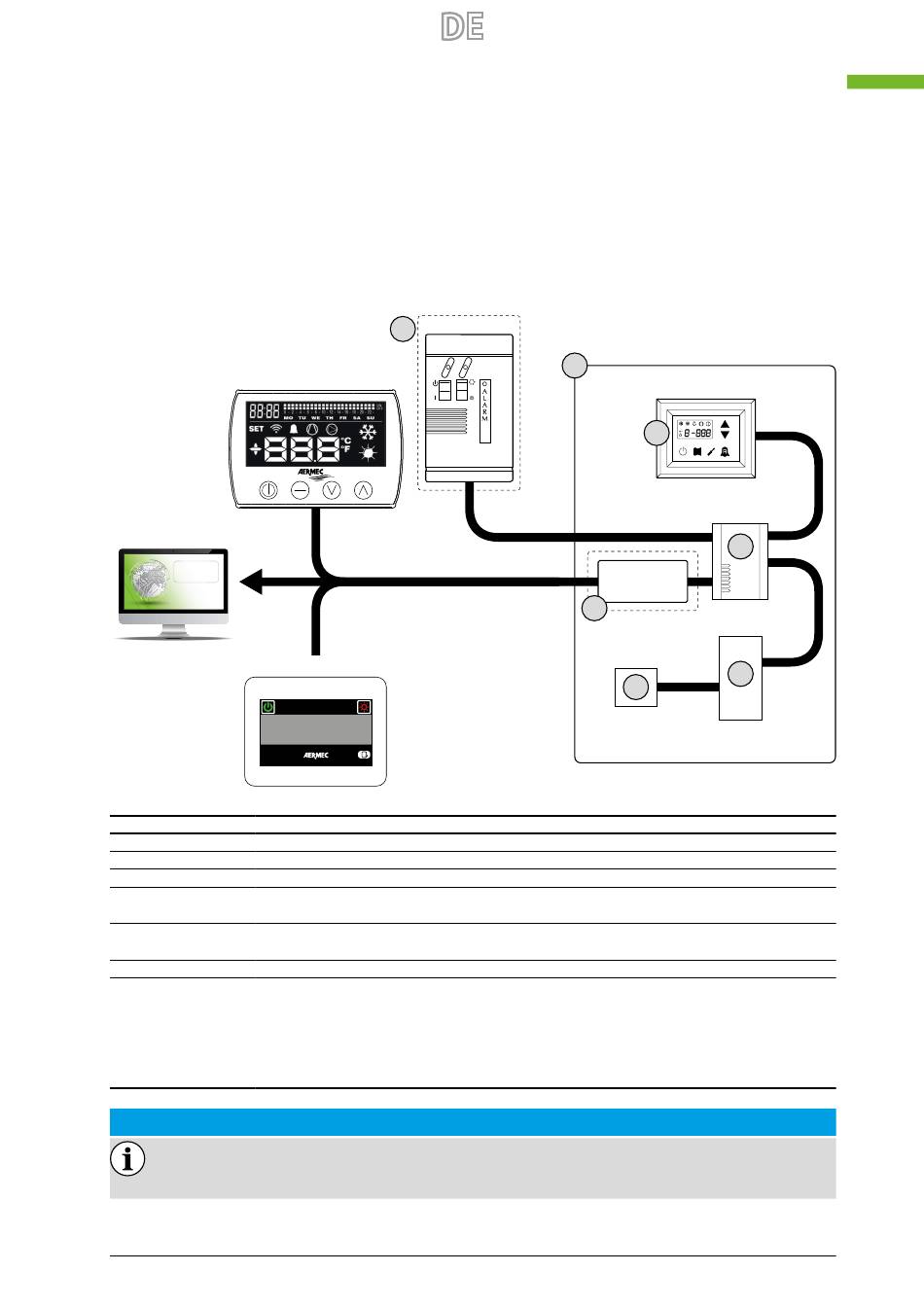

Inhaltsverzeichnis
1 Außen-
2 Moducontrol-Platine
3 Bedienschnittstelle am Gerät
Sensoren-Verwaltungsplatine, Ventil und
4
Kommunikation mit dem Inverter-Modul
Verwaltungsplatine für drehzahlgeregelten
5
Verdichter
6 Vereinfachte Fernsteuerungstafel PR3
Scheda interfaccia protocollo ModBus
7
MODU-485BL
Für den Fall, dass eine GLT-Anbindung gewünscht wird, befindet sich ein Handbuch auf unserer Homepage
www.aermec.com, mit allen hierfür benötigten Spezifikationen, zur Realisierung eines seriellen Überwachungssystems.
PR3
6
PR4
MODE
SELECT
VMF-E6
10:30
10:30
Element
HINWEIS
MODUCONTROL
25/01 6343841_06
1
3
Modu 485BL
7
5
Notiz
Nur bei den ANLI-Einheiten vorhanden
Nur bei den ANLI-Einheiten vorhanden
Zubehör
Mit diesem Zubehör können Sie eine Verbindung
herstellen:
• Fernsteuerungstafel PR4 (als Alternative zum
Panel PR3)
• BMS-Überwachung (Modbus-Protokoll)
• VMF-System (Bedientafel VMF-E6)
2
4
