MODUCONTROL
25/01 6343841_06

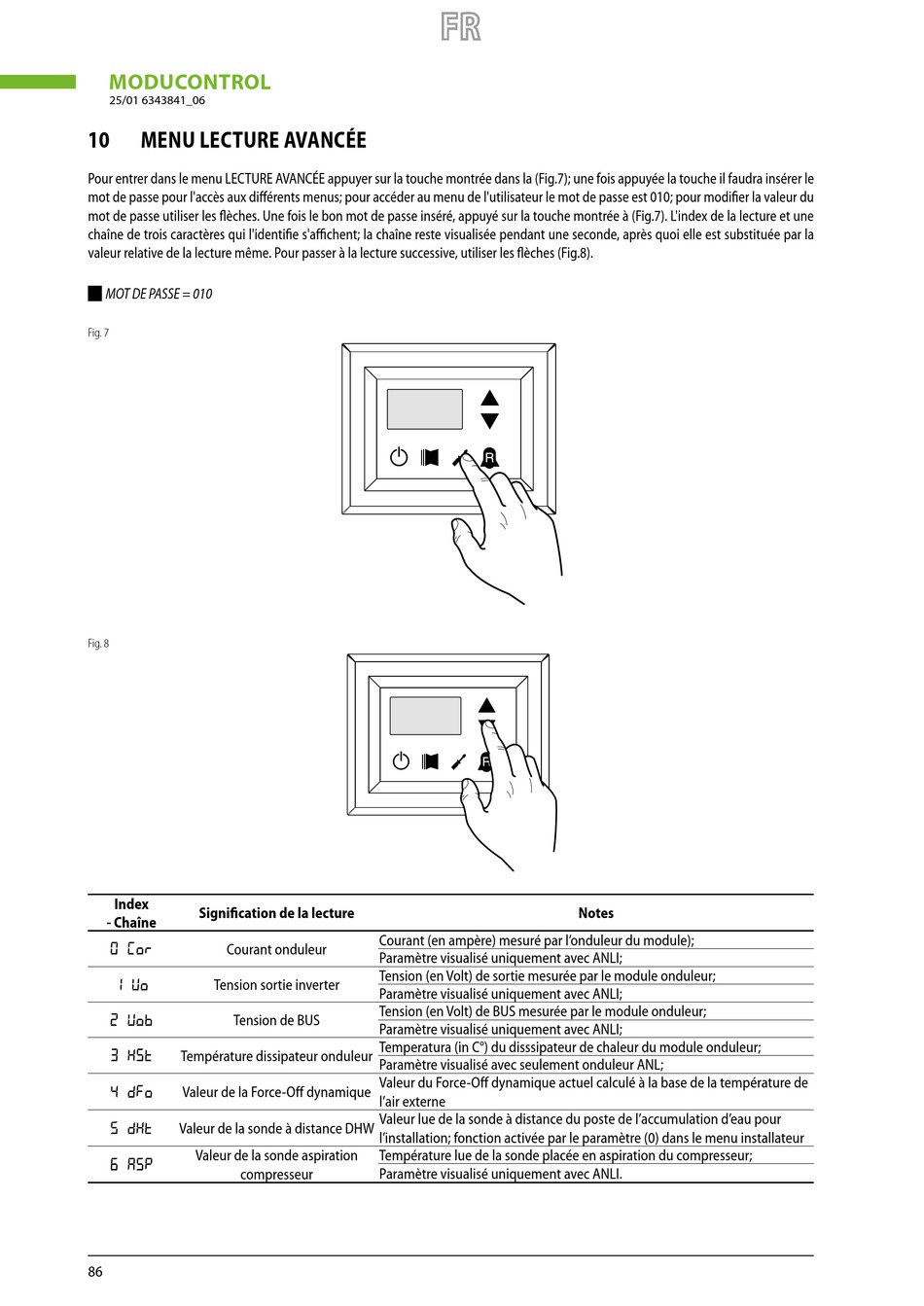

10 MENU LECTURE AVANCÉE
Pour entrer dans le menu LECTURE AVANCÉE appuyer sur la touche montrée dans la (Fig.7); une fois appuyée la touche il faudra insérer le
mot de passe pour l'accès aux différents menus; pour accéder au menu de l'utilisateur le mot de passe est 010; pour modifier la valeur du
mot de passe utiliser les flèches. Une fois le bon mot de passe inséré, appuyé sur la touche montrée à (Fig.7). L'index de la lecture et une
chaîne de trois caractères qui l'identifie s'affichent; la chaîne reste visualisée pendant une seconde, après quoi elle est substituée par la
valeur relative de la lecture même. Pour passer à la lecture successive, utiliser les flèches (Fig.8).

MOT DE PASSE = 010
Fig. 7
Fig. 8
Index
Signification de la lecture
- Chaîne
Courant onduleur
0 Cor
Tension sortie inverter
1 Uo
Tension de BUS
2 Uob
Température dissipateur onduleur
3 HSt
Valeur de la Force-Off dynamique
4 dFo
Valeur de la sonde à distance DHW
5 dHt
Valeur de la sonde aspiration
6 ASP
compresseur
86
Courant (en ampère) mesuré par l'onduleur du module);
Paramètre visualisé uniquement avec ANLI;
Tension (en Volt) de sortie mesurée par le module onduleur;
Paramètre visualisé uniquement avec ANLI;
Tension (en Volt) de BUS mesurée par le module onduleur;
Paramètre visualisé uniquement avec ANLI;
Temperatura (in C°) du disssipateur de chaleur du module onduleur;
Paramètre visualisé avec seulement onduleur ANL;
Valeur du Force-Off dynamique actuel calculé à la base de la température de
l'air externe
Valeur lue de la sonde à distance du poste de l'accumulation d'eau pour
l'installation; fonction activée par le paramètre (0) dans le menu installateur
Température lue de la sonde placée en aspiration du compresseur;
Paramètre visualisé uniquement avec ANLI.
