AERMEC MODUCONTROL Bedienungsanleitung Seite 138

MODUCONTROL
25/01 6343841_06
Verdichter
Widerstand

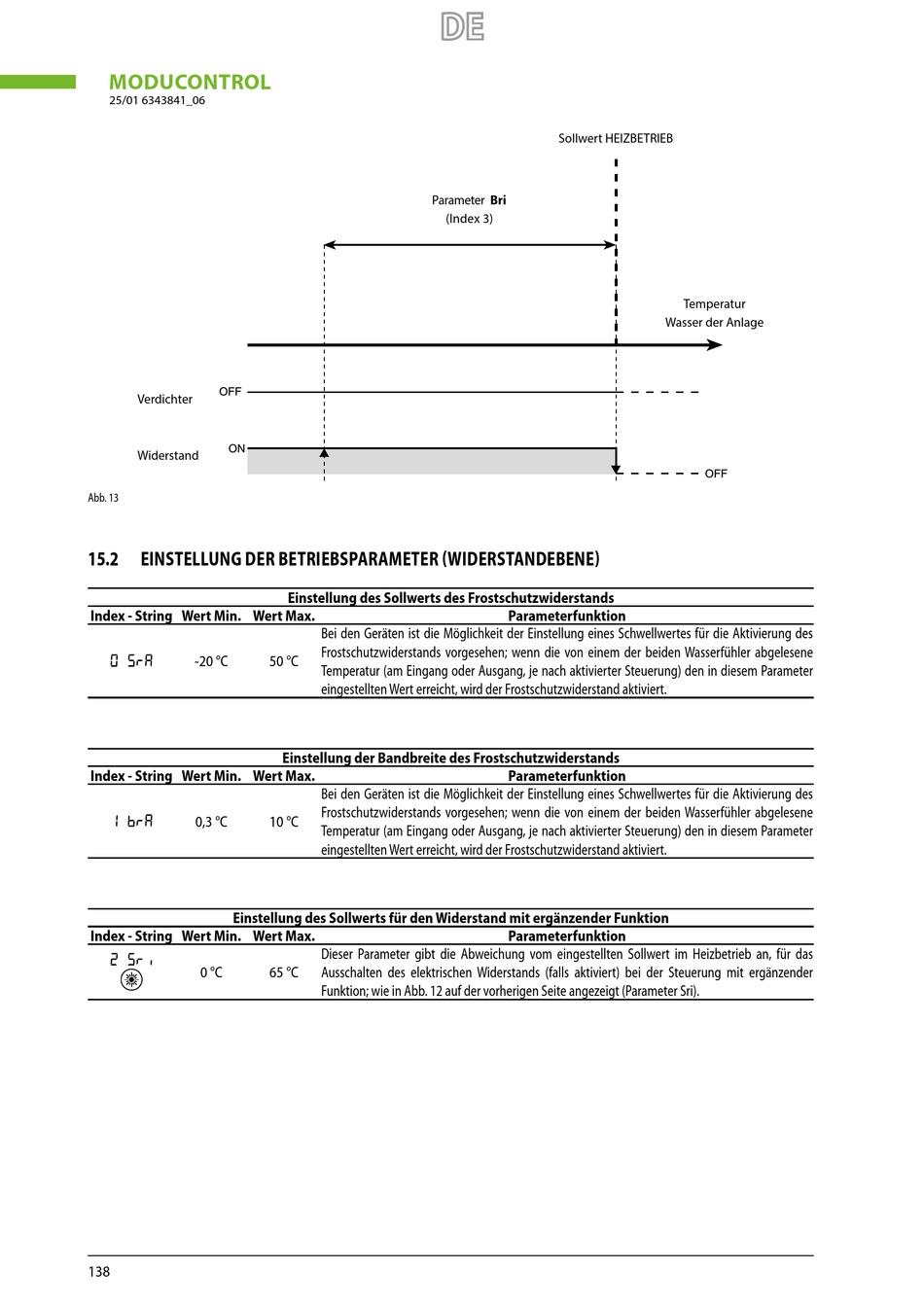

Abb. 13
15.2 EINSTELLUNG DER BETRIEBSPARAMETER (WIDERSTANDEBENE)
Index - String Wert Min. Wert Max.
-20 °C
0 SrA
Index - String Wert Min. Wert Max.
0,3 °C
1 brA
Einstellung des Sollwerts für den Widerstand mit ergänzender Funktion
Index - String Wert Min. Wert Max.
2 Sri
0 °C
138
Parameter
Einstellung des Sollwerts des Frostschutzwiderstands
Bei den Geräten ist die Möglichkeit der Einstellung eines Schwellwertes für die Aktivierung des
Frostschutzwiderstands vorgesehen; wenn die von einem der beiden Wasserfühler abgelesene
50 °C
Temperatur (am Eingang oder Ausgang, je nach aktivierter Steuerung) den in diesem Parameter
eingestellten Wert erreicht, wird der Frostschutzwiderstand aktiviert.
Einstellung der Bandbreite des Frostschutzwiderstands
Bei den Geräten ist die Möglichkeit der Einstellung eines Schwellwertes für die Aktivierung des
Frostschutzwiderstands vorgesehen; wenn die von einem der beiden Wasserfühler abgelesene
10 °C
Temperatur (am Eingang oder Ausgang, je nach aktivierter Steuerung) den in diesem Parameter
eingestellten Wert erreicht, wird der Frostschutzwiderstand aktiviert.
Dieser Parameter gibt die Abweichung vom eingestellten Sollwert im Heizbetrieb an, für das
65 °C Ausschalten des elektrischen Widerstands (falls aktiviert) bei der Steuerung mit ergänzender
Funktion; wie in Abb. 12 auf der vorherigen Seite angezeigt (Parameter Sri).
Sollwert HEIZBETRIEB
Bri
(Index 3)
Parameterfunktion
Parameterfunktion
Parameterfunktion
Temperatur
Wasser der Anlage
