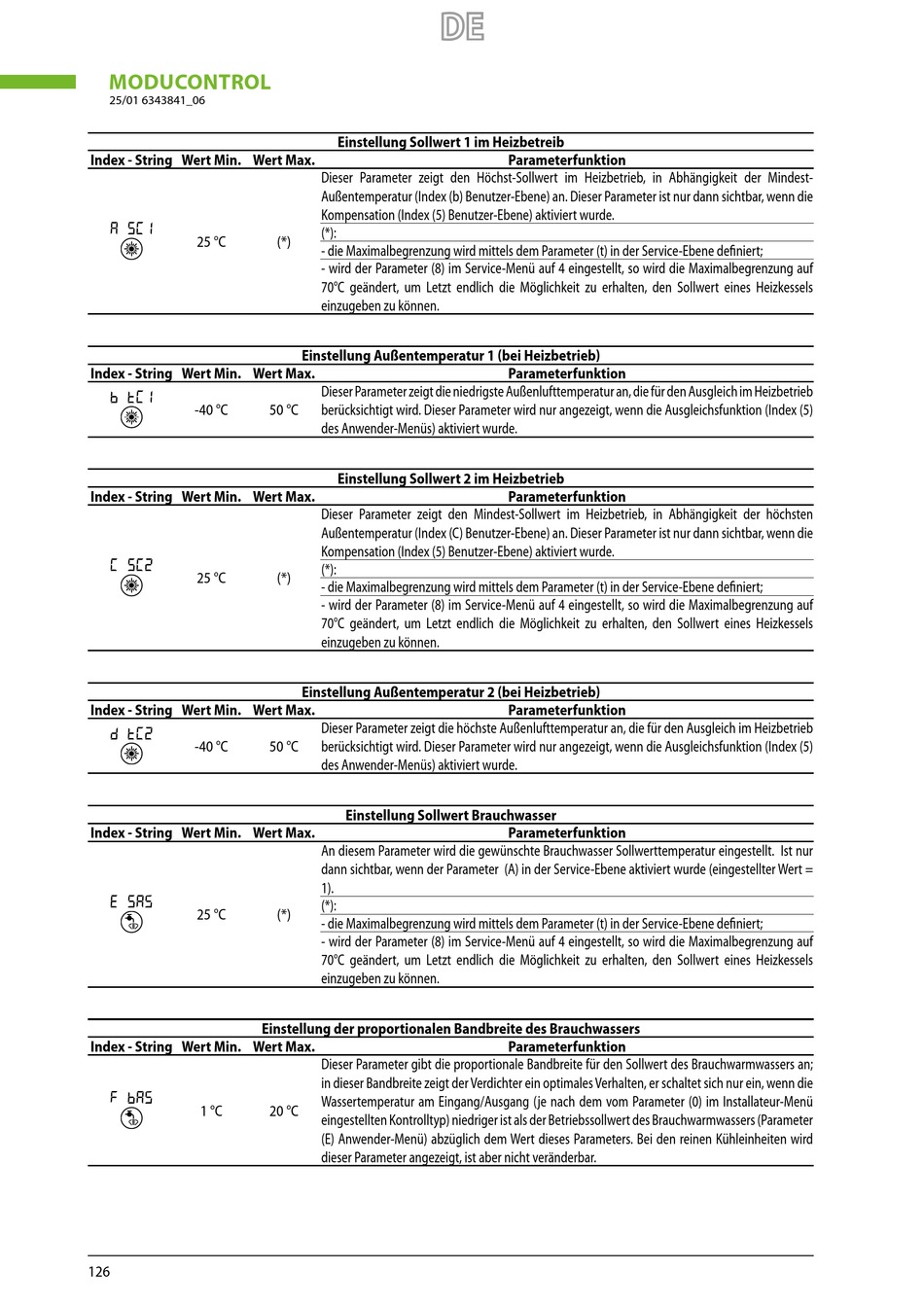

AERMEC MODUCONTROL Bedienungsanleitung Seite 126

MODUCONTROL
25/01 6343841_06
Index - String Wert Min. Wert Max.
A SC1
25 °C
Index - String Wert Min. Wert Max.
b tC1
-40 °C
Index - String Wert Min. Wert Max.
C SC2
25 °C
Index - String Wert Min. Wert Max.
d tC2
-40 °C
Index - String Wert Min. Wert Max.
E SA5
25 °C
Einstellung der proportionalen Bandbreite des Brauchwassers
Index - String Wert Min. Wert Max.
F bA5
1 °C
126
Einstellung Sollwert 1 im Heizbetreib
Dieser Parameter zeigt den Höchst-Sollwert im Heizbetrieb, in Abhängigkeit der Mindest-
Außentemperatur (Index (b) Benutzer-Ebene) an. Dieser Parameter ist nur dann sichtbar, wenn die
Kompensation (Index (5) Benutzer-Ebene) aktiviert wurde.
(*):
(*)
- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;
- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf
70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels
einzugeben zu können.
Einstellung Außentemperatur 1 (bei Heizbetrieb)
Dieser Parameter zeigt die niedrigste Außenlufttemperatur an, die für den Ausgleich im Heizbetrieb
50 °C berücksichtigt wird. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5)
des Anwender-Menüs) aktiviert wurde.
Einstellung Sollwert 2 im Heizbetrieb
Dieser Parameter zeigt den Mindest-Sollwert im Heizbetrieb, in Abhängigkeit der höchsten
Außentemperatur (Index (C) Benutzer-Ebene) an. Dieser Parameter ist nur dann sichtbar, wenn die
Kompensation (Index (5) Benutzer-Ebene) aktiviert wurde.
(*):
(*)
- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;
- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf
70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels
einzugeben zu können.
Einstellung Außentemperatur 2 (bei Heizbetrieb)
Dieser Parameter zeigt die höchste Außenlufttemperatur an, die für den Ausgleich im Heizbetrieb
50 °C berücksichtigt wird. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5)
des Anwender-Menüs) aktiviert wurde.
Einstellung Sollwert Brauchwasser
An diesem Parameter wird die gewünschte Brauchwasser Sollwerttemperatur eingestellt. Ist nur
dann sichtbar, wenn der Parameter (A) in der Service-Ebene aktiviert wurde (eingestellter Wert =
1).
(*):
(*)
- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;
- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf
70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels
einzugeben zu können.
Dieser Parameter gibt die proportionale Bandbreite für den Sollwert des Brauchwarmwassers an;
in dieser Bandbreite zeigt der Verdichter ein optimales Verhalten, er schaltet sich nur ein, wenn die
Wassertemperatur am Eingang/Ausgang (je nach dem vom Parameter (0) im Installateur-Menü
20 °C
eingestellten Kontrolltyp) niedriger ist als der Betriebssollwert des Brauchwarmwassers (Parameter
(E) Anwender-Menü) abzüglich dem Wert dieses Parameters. Bei den reinen Kühleinheiten wird
dieser Parameter angezeigt, ist aber nicht veränderbar.
Parameterfunktion
Parameterfunktion
Parameterfunktion
Parameterfunktion
Parameterfunktion
Parameterfunktion
