: Configuración NO DISPONIBLE
8 VISUALIZACIÓN INTERFAZ USUARIO Y PARÁMETROS
La interfaz usuario principal está representada por un panel de led con teclado capacitivo (es decir con teclas por rozamiento); las
visualizaciones están organizadas mediante tres menús:
1. Menú LECTURAS (tecla C)
Contiene las informaciones (sólo en modalidad visualización) sobre el funcionamiento normal de la unidad.
2. Menú SET (tecla D)
Contiene todos los parámetros que el usuario puede modificar en base a las exigencias de la instalación; estos parámetros se rea-
grupan en diferentes submenús:
— Menú USUARIO (Contraseña 000);
— Menú INSTALADOR (Contraseña 030);
— Menú RESISTENCIA (Contraseña 001);
3. Histórico de ALARMAS (tecla E)
El histórico de alarmas registra las condiciones de error y/o mal funcionamiento de la unidad (ya sean alarmas o prealarmas).

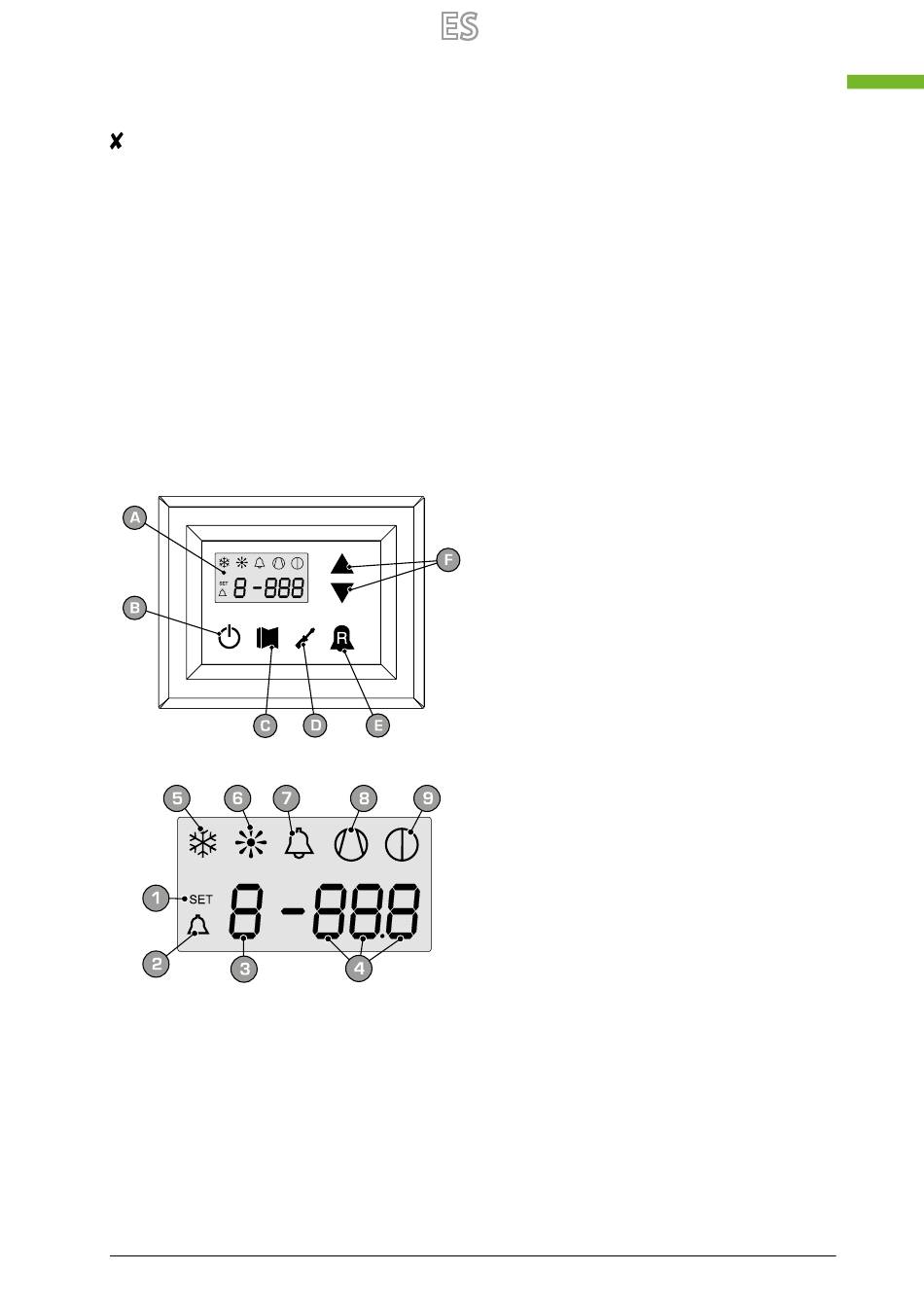

Fig. 1
Fig. 2
Durante el funcionamiento normal, en la pantalla se visualiza el último parámetro modificado; si no se pulsan sucesivamente otras
teclas por al menos 5 minutos, la pantalla activa la modalidad protector de pantalla (función que se puede configurar mediante el
parámetro (i) en el menú INSTALADOR).
Para la visualización de los parámetros y/o lecturas, se utilizan 4 cifras; la primera indica el índice, es decir un número que le permi-
ta al usuario saber qué parámetro o lectura se está visualizando (Fig.3).
A Display de visualización
B Botón de encendido
C
Tecla de acceso al menú lecturas
D
Botón de acceso al menú set
E Botón de acceso al historial de alarmas
F Botón de desplazamiento/aumento-disminución parámetros
1
Menú SET actualmente visualizado
2 Menú ALARMAS actualmente visualizado
3 Indice parámetro
4
Sigla parámetro / Valor parámetro
5 Indicador estación ESTIVAL
6 Indicador estación INVERNAL
7
Indicador estado de alarmas en curso
8
Indicador funcionamiento compresor en curso (esta indicación puede
asumir diferentes frecuencias de intermitencia).
9 Indicador stop en curso
