2 Installation

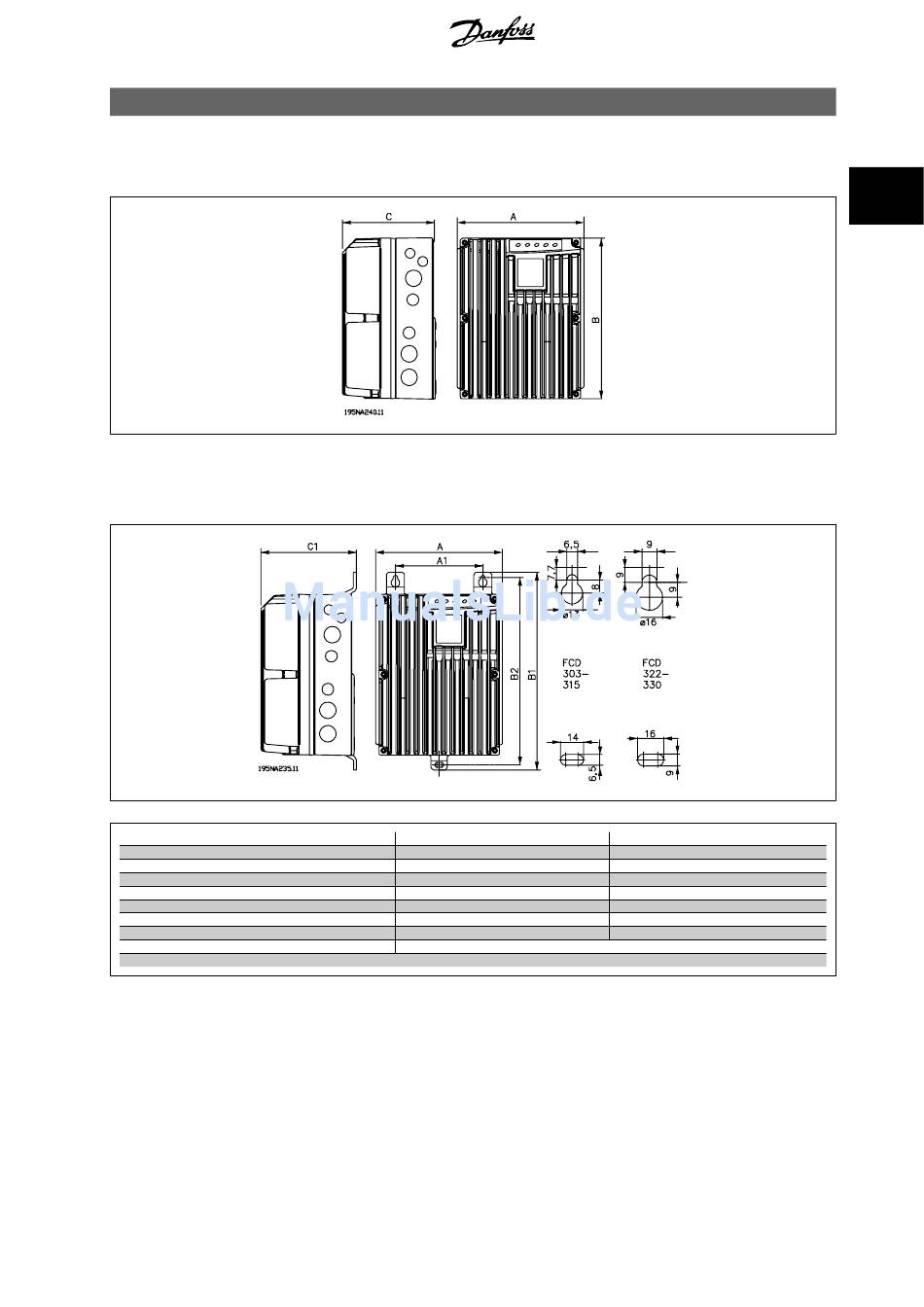

2.1.1 Mechanische Abmessungen, Motormontage

2.1.2 Mechanische Abmessungen, Einzelmontage

Maße, Dimensionen in mm
A
A1
B
B1
B2
C
C1
Kabelbuchsengrößen
Platz für Kabeleingänge und Umschaltgriff 100-150 mm
FCD 303-315
192
133
244
300
284
142
145
M16, M20, M25 x 1,5 mm
MG.04.B8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
2 Installation
FCD 322-335
258
170
300
367
346
151
154
2
7
