2.3.9 EMV-gerechte elektrische Installation

Allgemeine Hinweise für eine EMV-gemäße elektrische Installation:
- Nur abgeschirmte Motorkabel und abgeschirmte Steuerkabel verwenden.
- Schirm beidseitig auf Erde legen.
- Installation mit verdrillten Abschirmungsenden (Pigtails) vermeiden, da diese die Abschirmung bei hohen Frequenzen beeinträchtigen. Statt-
dessen Kabelbügel verwenden.
- Entfernen Sie nicht die Kabelabschirmung zwischen Kabelbügel und Klemme.
2.3.10 Richtige Installation nach ATEX
Die folgenden Aspekte müssen bei der Installation des FCD 300 in Um-
gebungen der ATEX-Zone 22 berücksichtigt werden:
• Der Motor muss vom Hersteller für regelbare Geschwindigkeits-
anwendungen konstruiert, getestet und zertifiziert sein.
• Der Motor muss für den Betrieb in Zone 22 konstruiert sein, d.
h. mit Schutzart "tD" entsprechend EN61241-0 und -1 oder
EN50281-1-1.
• Der Motor muss mit Thermistor-Schutz ausgestattet sein. Der
Thermistor-Schutz muss entweder an ein externes Thermistor-
relais angeschlossen werden, mit EC-Baumusterbescheinigung,
oder kompatibel mit dem FCD 300 Thermistor-Eingang sein.
Wenn der FCD 300 Thermistor-Schutz verwendet wird, muss der
Thermistor an die Klemmen 31a und 31b angeschlossen werden
und der Thermistor-Auslöser durch Programmierung des Para-

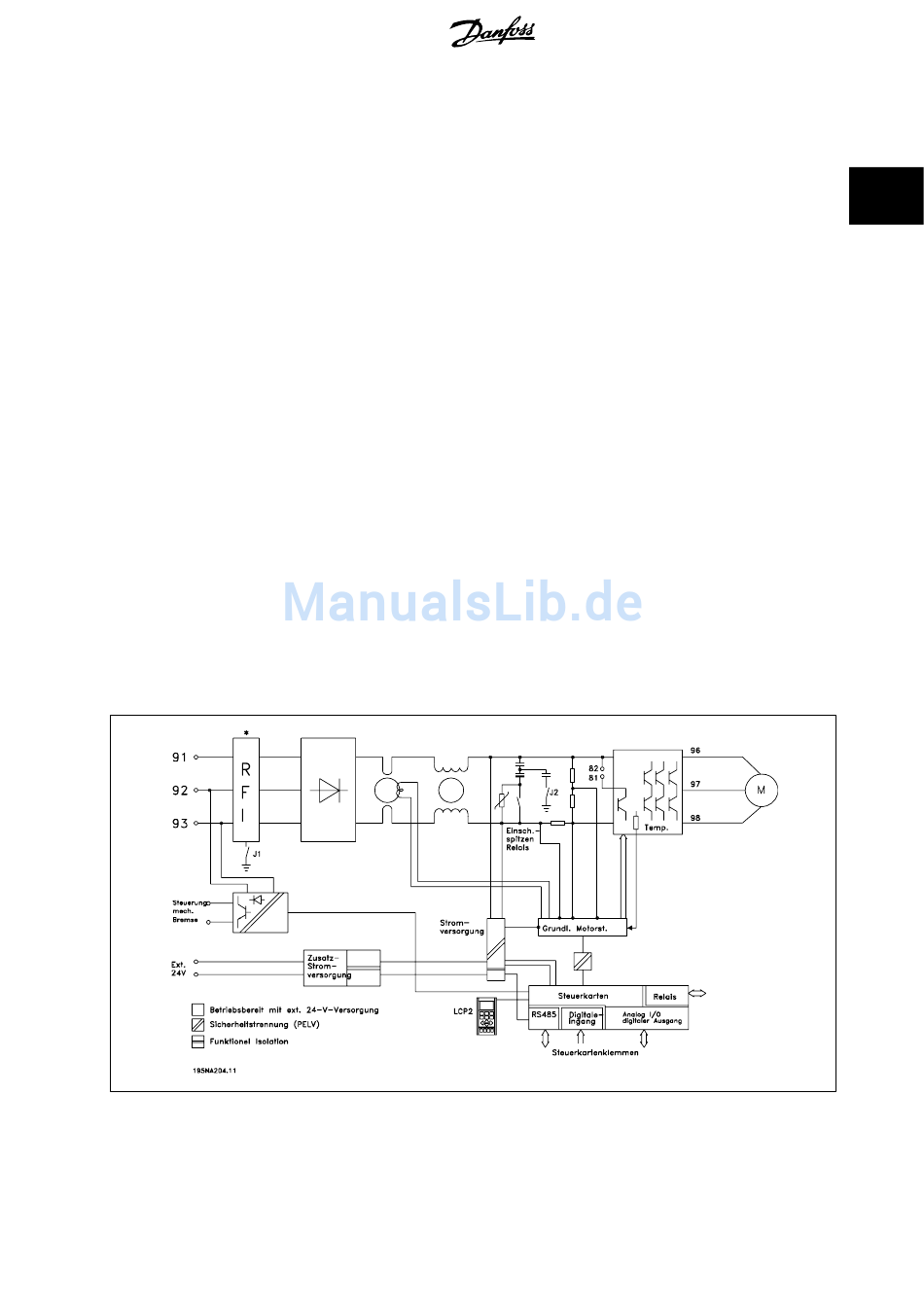

2.4 Schaltplan

* Integrierte Bremse, mechanische Bremsregelung und externe 24 V sind Sonderzubehör.
Ihre lokale Danfoss-Vertretung kann Ihnen mit einer Konformitätserklä-
rung weiterhelfen.
MG.04.B8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
meters 128 auf Thermistor-Auslöser [2] aktiviert werden. Nä-
heres siehe Parameter 128.
• Kabeleingänge müssen so gewählt werden, dass der Gehäuse-
schutz bestehen bleibt. Es muss außerdem sichergestellt sein,
dass die Kabeleingänge den Anforderungen für Klemmen und
mechanische Wirkungen laut EN 50014:2000 genügen.
• Der FCD muss entsprechend lokaler/nationaler Richtlinien aus-
reichend geerdet werden.
• Installation, Überprüfung und Wartung von elektrischen Gerä-
ten in Umgebungen mit brennbaren Staub darf nur von geschul-
ten und mit dem Schutz-Konzept vertrauten Personen durchge-
führt werden.
