Angaben zum Kollektor

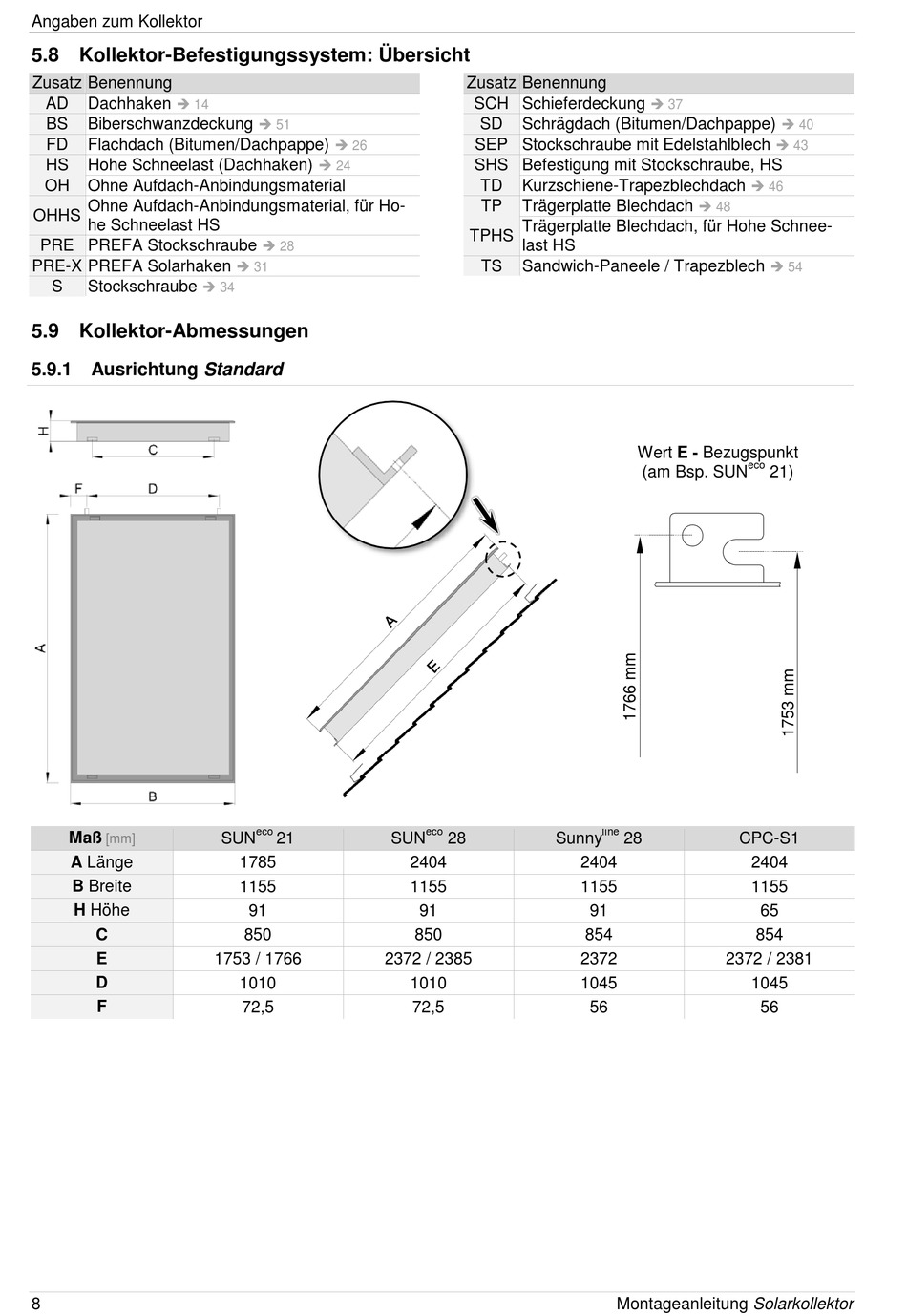

5.8 Kollektor-Befestigungssystem: Übersicht
Zusatz Benennung
AD
Dachhaken
14
BS
Biberschwanzdeckung
FD
Flachdach (Bitumen/Dachpappe)
HS
Hohe Schneelast (Dachhaken)
OH
Ohne Aufdach-Anbindungsmaterial
Ohne Aufdach-Anbindungsmaterial, für Ho-
OHHS
he Schneelast HS
PRE PREFA Stockschraube
PRE-X PREFA Solarhaken
S
Stockschraube
34
5.9 Kollektor-Abmessungen
5.9.1 Ausrichtung Standard
Maß
[mm]
A Länge
B Breite
H Höhe
C
E
D
F
8
51
26
24
28
31
eco
SUN
21
1785
1155
91
850
1753 / 1766
2372 / 2385
1010
72,5
Zusatz Benennung
SCH Schieferdeckung
SD
Schrägdach (Bitumen/Dachpappe)
SEP Stockschraube mit Edelstahlblech
SHS Befestigung mit Stockschraube, HS
TD
Kurzschiene-Trapezblechdach
TP
Trägerplatte Blechdach
Trägerplatte Blechdach, für Hohe Schnee-
TPHS
last HS
TS
Sandwich-Paneele / Trapezblech
eco
SUN
28
Sunny
2404
1155
91
850
1010
72,5
37
46
48
Wert E - Bezugspunkt
eco
(am Bsp. SUN
line
28
CPC-S1
2404
2404
1155
1155
91
854
2372
2372 / 2381
1045
1045
56
Montageanleitung Solarkollektor
40
43
54
21)
65
854
56
