6.5.14 BS_Biberschwanz
Montageart: parallel zur Dachfläche
2a
1e
Erforderliches Werkzeug
Aufteilung der Befestigungspunkte

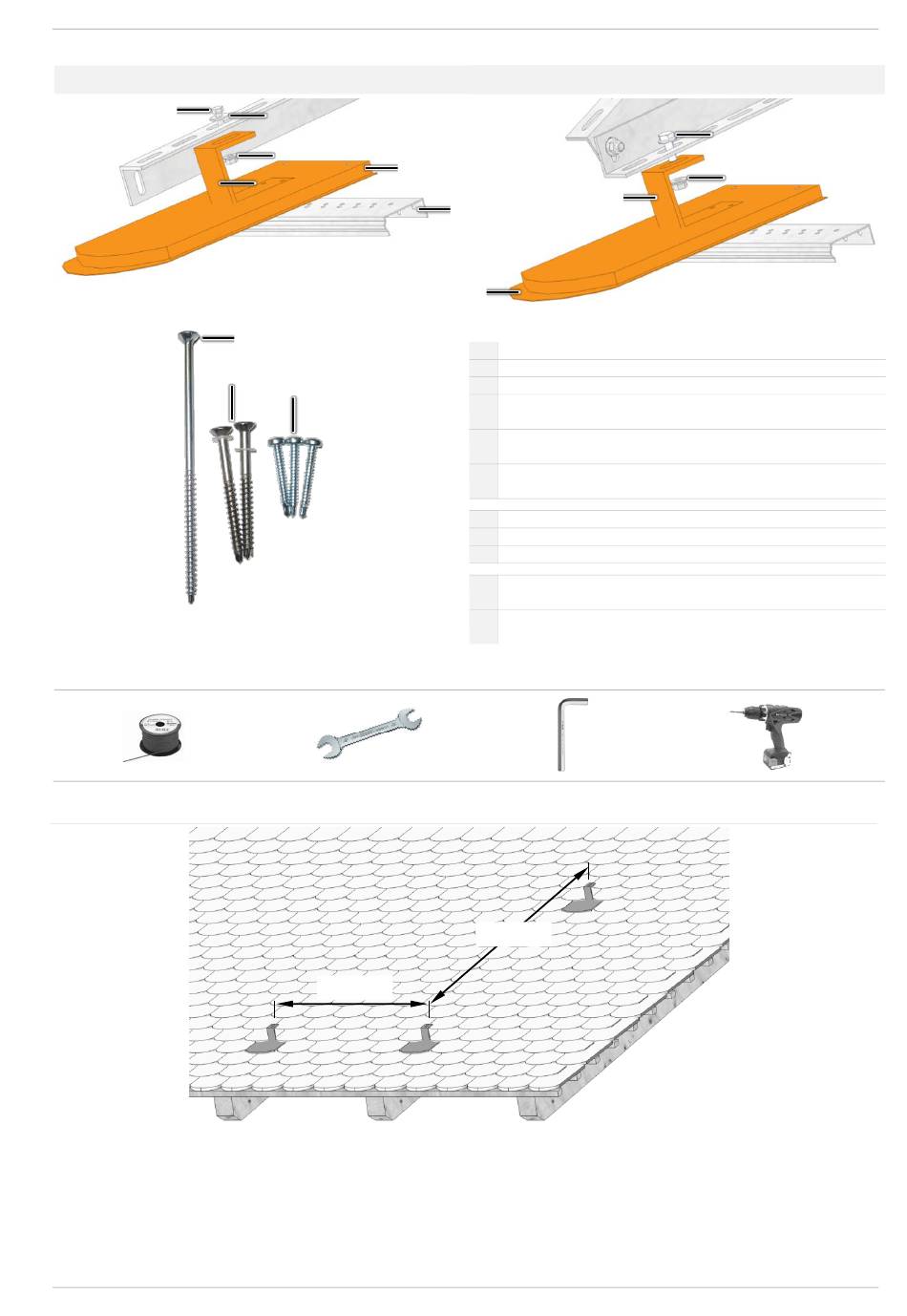

Montageanleitung Solarkollektor
2b
2c
1b
1a
1d
1f
SW 15
1
:______
Montageart: angehoben zur Dachfläche
1a
1c
1b
1a Aufdachmodulhalter
1b Metalldachplatte
1c Dachlatten-Verstärkungsschiene 400 mm
1d Bohrschraube 5,0x120 mm (Senkkopf mit Fräskante,
verzinkt, AW 20 Typ 2), 1 Stk.
1e Bohrschraube 5,0x60 mm (Senkfräskopf, A2 Edelstahl,
AW 20 Typ 2, mit Polyscheibe), 2 Stk.
1f Bohrschraube 4,2x32 mm (Linsenkopf, verzinkt, AW 20),
3 Stk.
2a Sechskantschraube DIN933 M8x25 - SW13
2b Scheibe DIN 9021 M8 A2
2c Flanschmutter mit Sperrverzahnung DIN6923, M8 - SW13
3a Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
3b Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
SW 2,5
SW 6
2
:______
Aufdach-Montage
3a
3b
