Aufdach-Montage
6.5.4 HS_Hohe Schneelast (Dachhaken)
Die Montage HS – Hohe Schneelast entspricht grundsätzlich der Montageart AD – Dachhaken
 . In den
14
beiden folgenden Abbildungen sind jene Teile/Ebenen markiert, die bei HS zusätzlich verbaut werden müssen.
6.5.4.1 Ausrichtung Standard

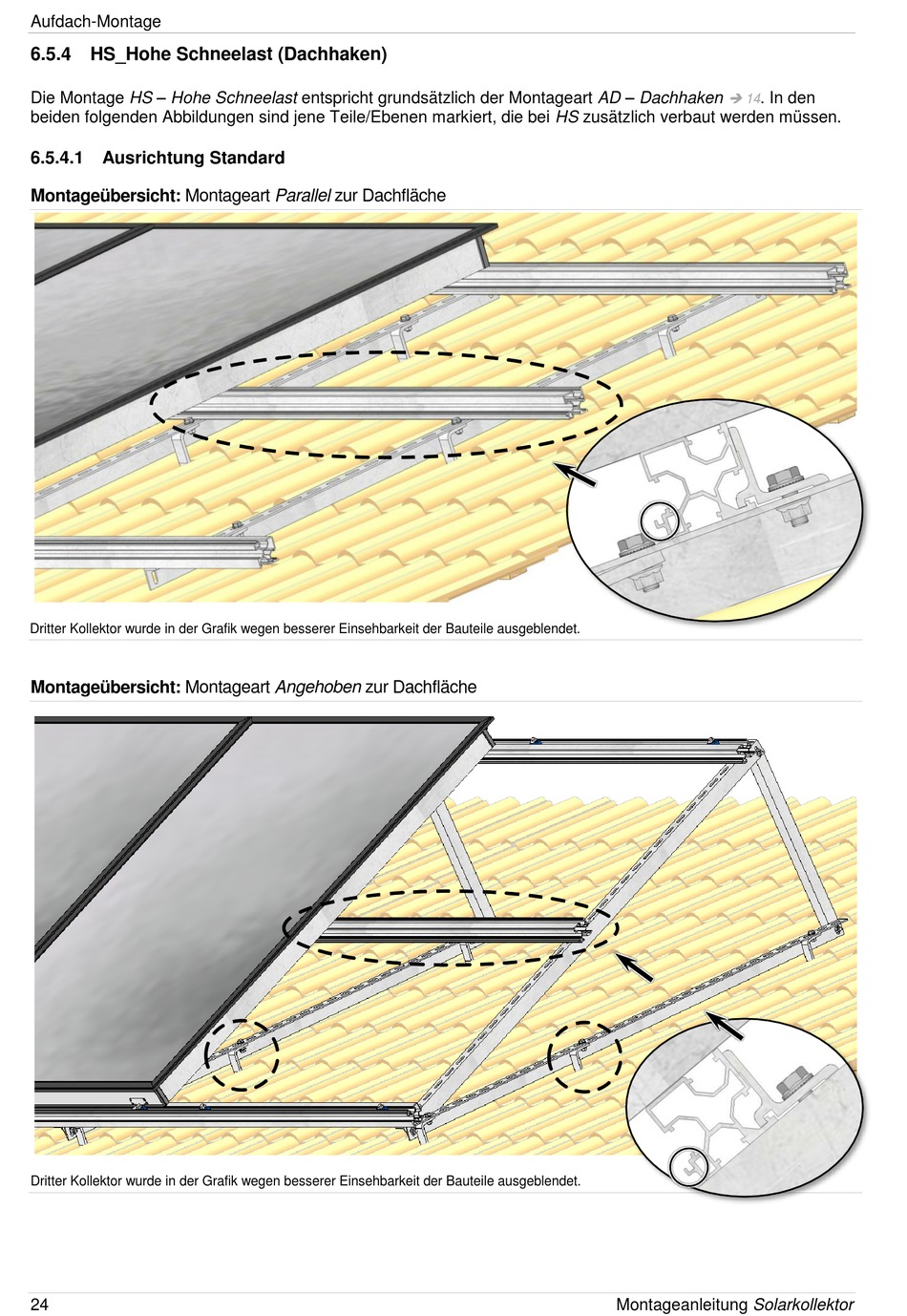

Montageübersicht: Montageart Parallel zur Dachfläche
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
Montageübersicht: Montageart Angehoben zur Dachfläche
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
24 Montageanleitung Solarkollektor
