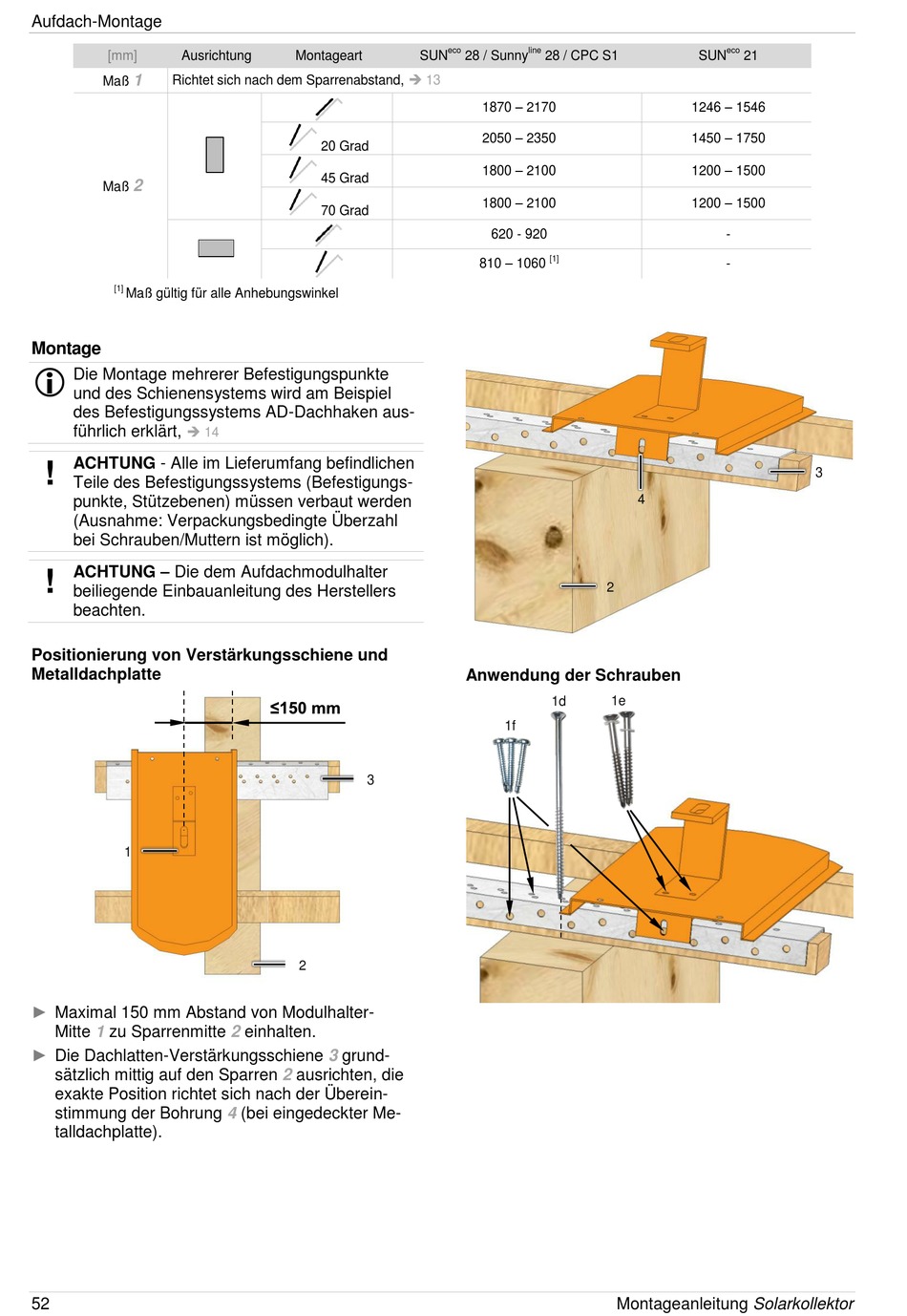

Aufdach-Montage
[mm]
Ausrichtung
1
Richtet sich nach dem Sparrenabstand,
Maß
2
Maß
[1]
Maß gültig für alle Anhebungswinkel
Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
14
führlich erklärt,
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
ACHTUNG – Die dem Aufdachmodulhalter
!
beiliegende Einbauanleitung des Herstellers
beachten.
Positionierung von Verstärkungsschiene und
Metalldachplatte
1
►
Maximal 150 mm Abstand von Modulhalter-
Mitte
1
zu Sparrenmitte
►
Die Dachlatten-Verstärkungsschiene
sätzlich mittig auf den Sparren
exakte Position richtet sich nach der Überein-
stimmung der Bohrung
talldachplatte).
52
Montageart
20 Grad
45 Grad
70 Grad
3
2
2
einhalten.
3
grund-
2
ausrichten, die
4
(bei eingedeckter Me-
eco
line
SUN
28 / Sunny
28 / CPC S1
13
1870 – 2170
2050 – 2350
1800 – 2100
1800 – 2100
620 - 920
[1]
810 – 1060
Anwendung der Schrauben
1d
1f
eco
SUN
21
1246 – 1546
1450 – 1750
1200 – 1500
1200 – 1500
-
-
4
2
1e
Montageanleitung Solarkollektor
