Montage
ACHTUNG - Mindestens 10° Dachneigung
!
erforderlich.
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).

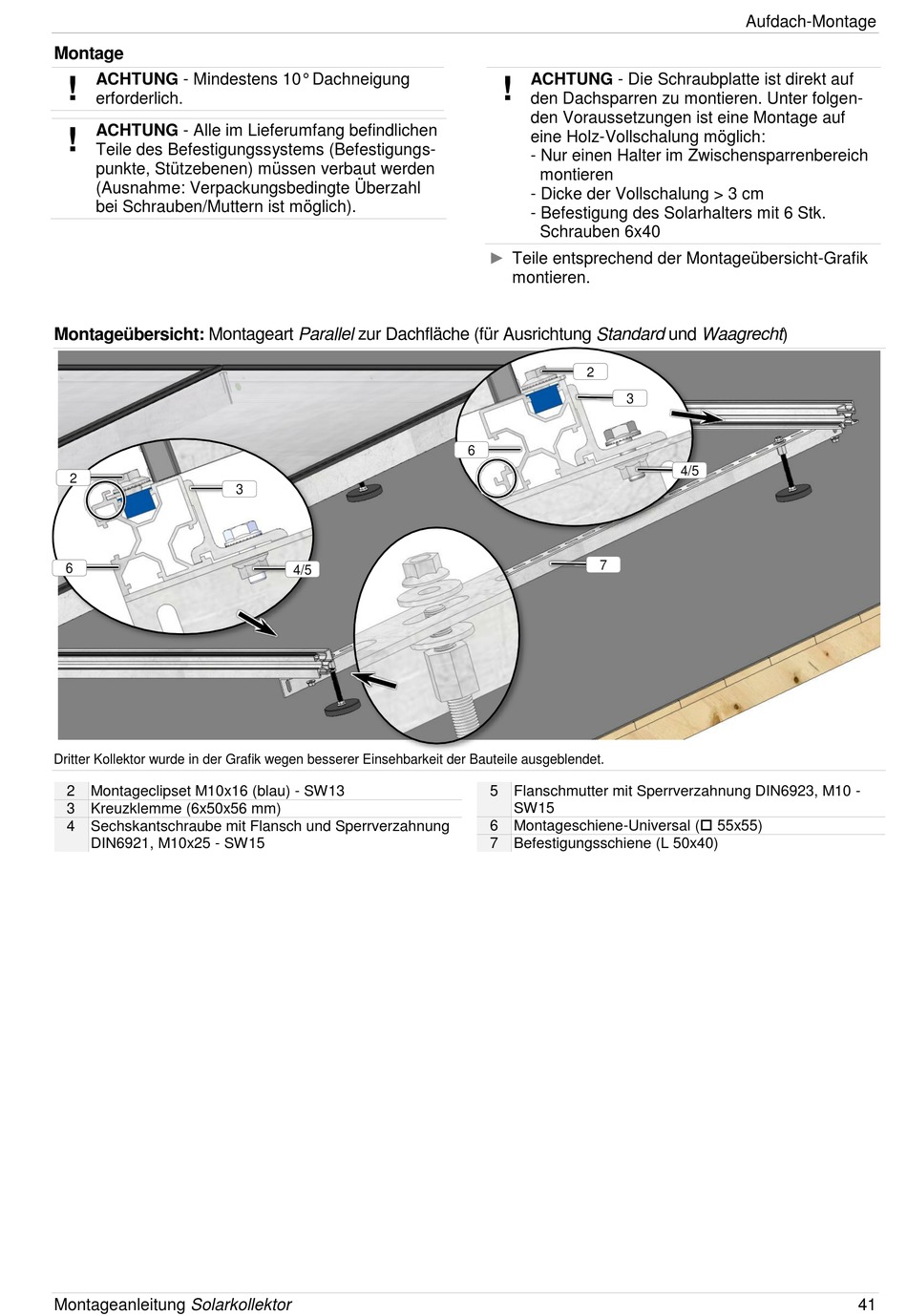

Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
2
6
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageanleitung Solarkollektor
3
4/5
ACHTUNG - Die Schraubplatte ist direkt auf
!
den Dachsparren zu montieren. Unter folgen-
den Voraussetzungen ist eine Montage auf
eine Holz-Vollschalung möglich:
- Nur einen Halter im Zwischensparrenbereich
montieren
- Dicke der Vollschalung > 3 cm
- Befestigung des Solarhalters mit 6 Stk.
Schrauben 6x40
►
Teile entsprechend der Montageübersicht-Grafik
montieren.
2
3
6
7
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
Aufdach-Montage
4/5
41
