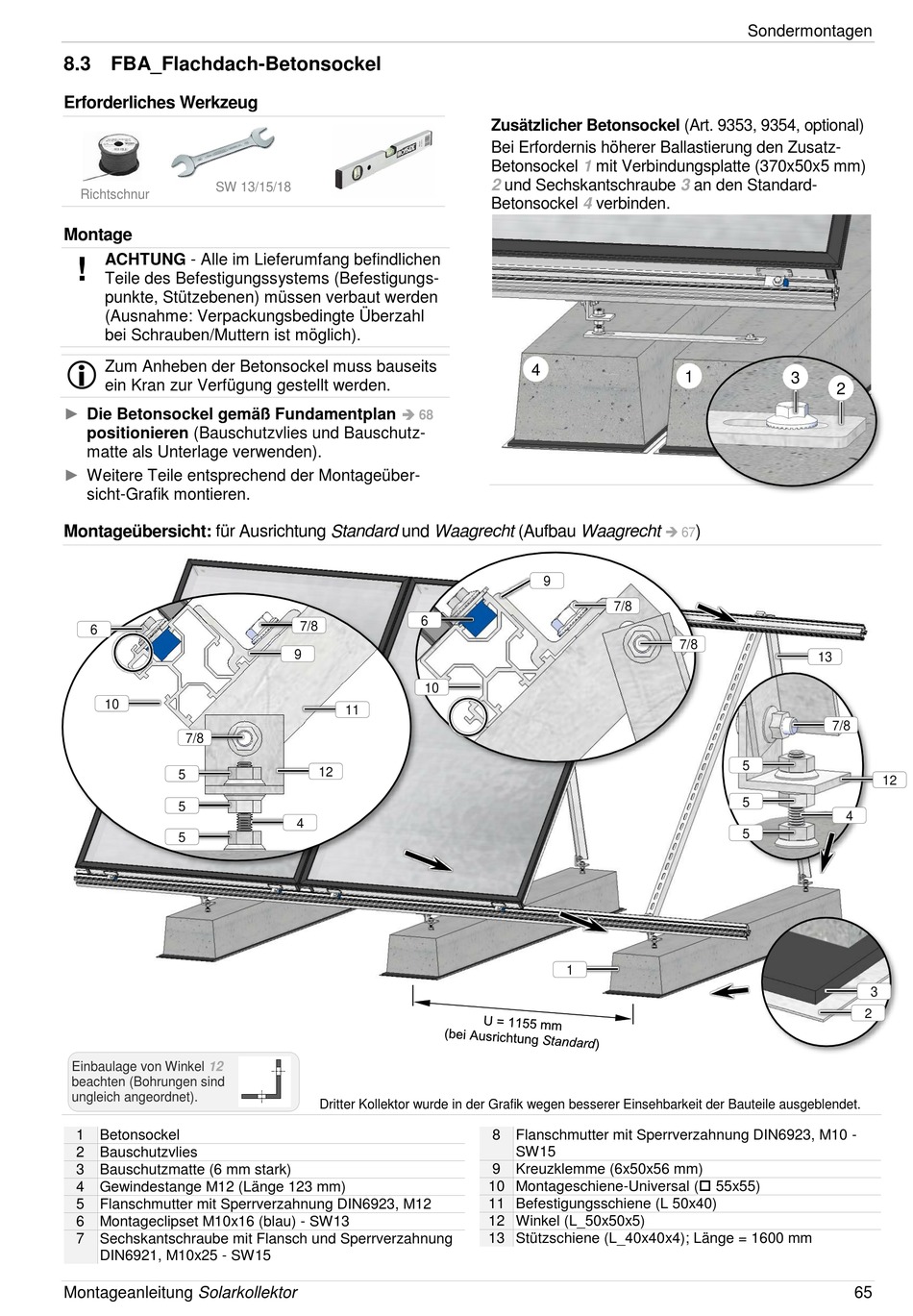

8.3 FBA_Flachdach-Betonsockel
Erforderliches Werkzeug
SW 13/15/18
Richtschnur
Montage
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
Zum Anheben der Betonsockel muss bauseits
ein Kran zur Verfügung gestellt werden.
►
Die Betonsockel gemäß Fundamentplan
positionieren (Bauschutzvlies und Bauschutz-
matte als Unterlage verwenden).
►
Weitere Teile entsprechend der Montageüber-
sicht-Grafik montieren.
Montageübersicht: für Ausrichtung Standard und Waagrecht (Aufbau Waagrecht
6
10
7/8
5
5
5
Einbaulage von Winkel
12
beachten (Bohrungen sind
ungleich angeordnet).
1 Betonsockel
2 Bauschutzvlies
3 Bauschutzmatte (6 mm stark)
4 Gewindestange M12 (Länge 123 mm)
5 Flanschmutter mit Sperrverzahnung DIN6923, M12
6 Montageclipset M10x16 (blau) - SW13
7 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageanleitung Solarkollektor
68
6
7/8
9
10
11
12
4
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
Zusätzlicher Betonsockel (Art. 9353, 9354, optional)
Bei Erfordernis höherer Ballastierung den Zusatz-
Betonsockel
1
mit Verbindungsplatte (370x50x5 mm)
2
und Sechskantschraube
Betonsockel
4
verbinden.
4
9
7/8
1
8 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
9 Kreuzklemme (6x50x56 mm)
10 Montageschiene-Universal ( 55x55)
11 Befestigungsschiene (L 50x40)
12 Winkel (L_50x50x5)
13 Stützschiene (L_40x40x4); Länge = 1600 mm
Sondermontagen
3
an den Standard-
1
3
)
67
7/8
13
7/8
5
5
5
2
12
4
3
2
65
