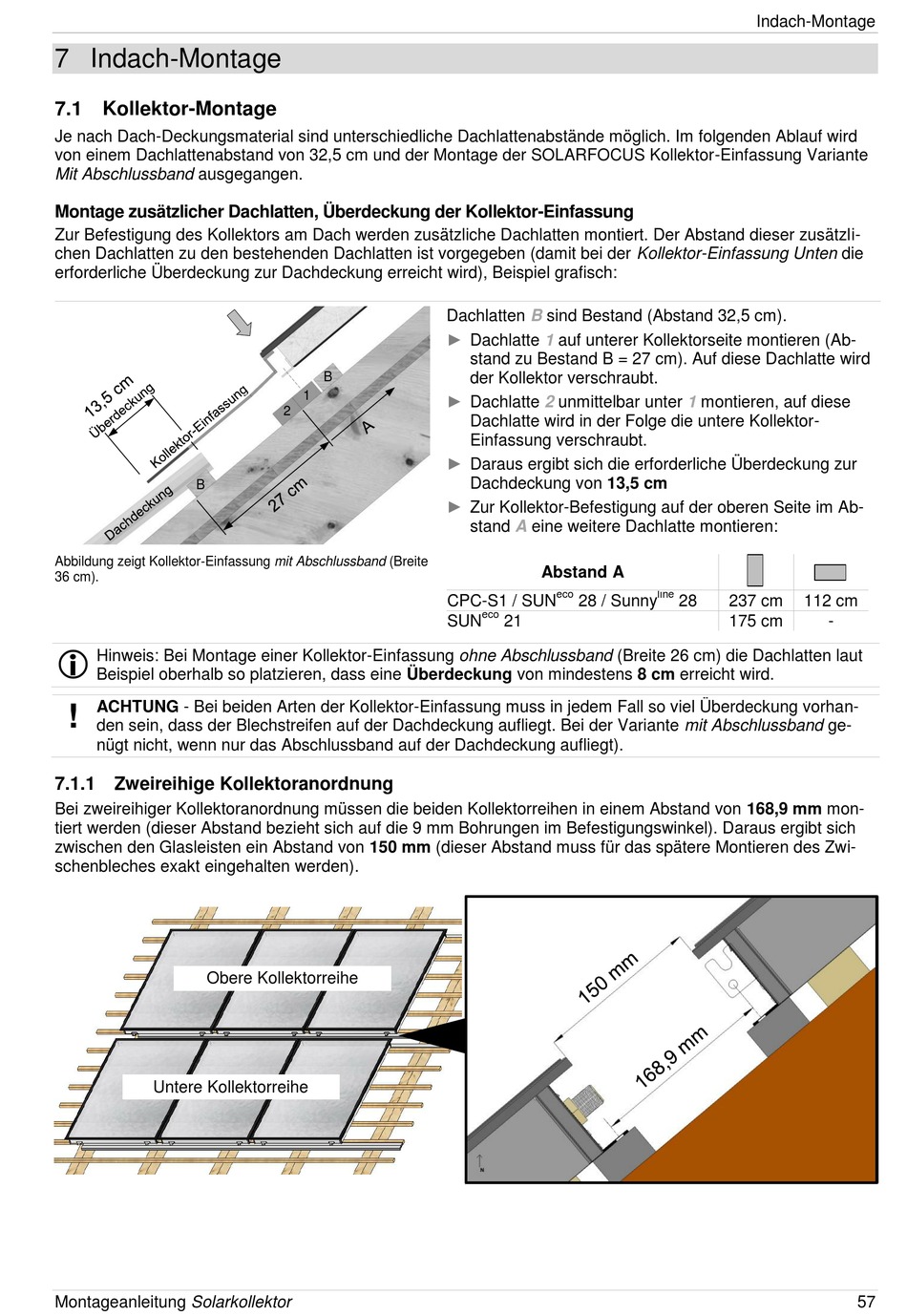

7 Indach-Montage
7.1 Kollektor-Montage
Je nach Dach-Deckungsmaterial sind unterschiedliche Dachlattenabstände möglich. Im folgenden Ablauf wird
von einem Dachlattenabstand von 32,5 cm und der Montage der SOLARFOCUS Kollektor-Einfassung Variante
Mit Abschlussband ausgegangen.
Montage zusätzlicher Dachlatten, Überdeckung der Kollektor-Einfassung
Zur Befestigung des Kollektors am Dach werden zusätzliche Dachlatten montiert. Der Abstand dieser zusätzli-
chen Dachlatten zu den bestehenden Dachlatten ist vorgegeben (damit bei der Kollektor-Einfassung Unten die
erforderliche Überdeckung zur Dachdeckung erreicht wird), Beispiel grafisch:
B
Abbildung zeigt Kollektor-Einfassung mit Abschlussband (Breite
36 cm).
Hinweis: Bei Montage einer Kollektor-Einfassung ohne Abschlussband (Breite 26 cm) die Dachlatten laut
Beispiel oberhalb so platzieren, dass eine Überdeckung von mindestens 8 cm erreicht wird.
ACHTUNG - Bei beiden Arten der Kollektor-Einfassung muss in jedem Fall so viel Überdeckung vorhan-
!
den sein, dass der Blechstreifen auf der Dachdeckung aufliegt. Bei der Variante mit Abschlussband ge-
nügt nicht, wenn nur das Abschlussband auf der Dachdeckung aufliegt).
7.1.1 Zweireihige Kollektoranordnung
Bei zweireihiger Kollektoranordnung müssen die beiden Kollektorreihen in einem Abstand von 168,9 mm mon-
tiert werden (dieser Abstand bezieht sich auf die 9 mm Bohrungen im Befestigungswinkel). Daraus ergibt sich
zwischen den Glasleisten ein Abstand von 150 mm (dieser Abstand muss für das spätere Montieren des Zwi-
schenbleches exakt eingehalten werden).
Obere Kollektorreihe
Untere Kollektorreihe
Montageanleitung Solarkollektor
Dachlatten
►
B
1
►
2
►
►
CPC-S1 / SUN
SUN
B
sind Bestand (Abstand 32,5 cm).
Dachlatte
1
auf unterer Kollektorseite montieren (Ab-
stand zu Bestand B = 27 cm). Auf diese Dachlatte wird
der Kollektor verschraubt.
Dachlatte
2
unmittelbar unter
Dachlatte wird in der Folge die untere Kollektor-
Einfassung verschraubt.
Daraus ergibt sich die erforderliche Überdeckung zur
Dachdeckung von 13,5 cm
Zur Kollektor-Befestigung auf der oberen Seite im Ab-
stand
A
eine weitere Dachlatte montieren:
Abstand A
eco
28 / Sunny
eco
21
Indach-Montage
1
montieren, auf diese
line
28
237 cm
112 cm
175 cm
-
57
