Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
führlich erklärt,
14
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).

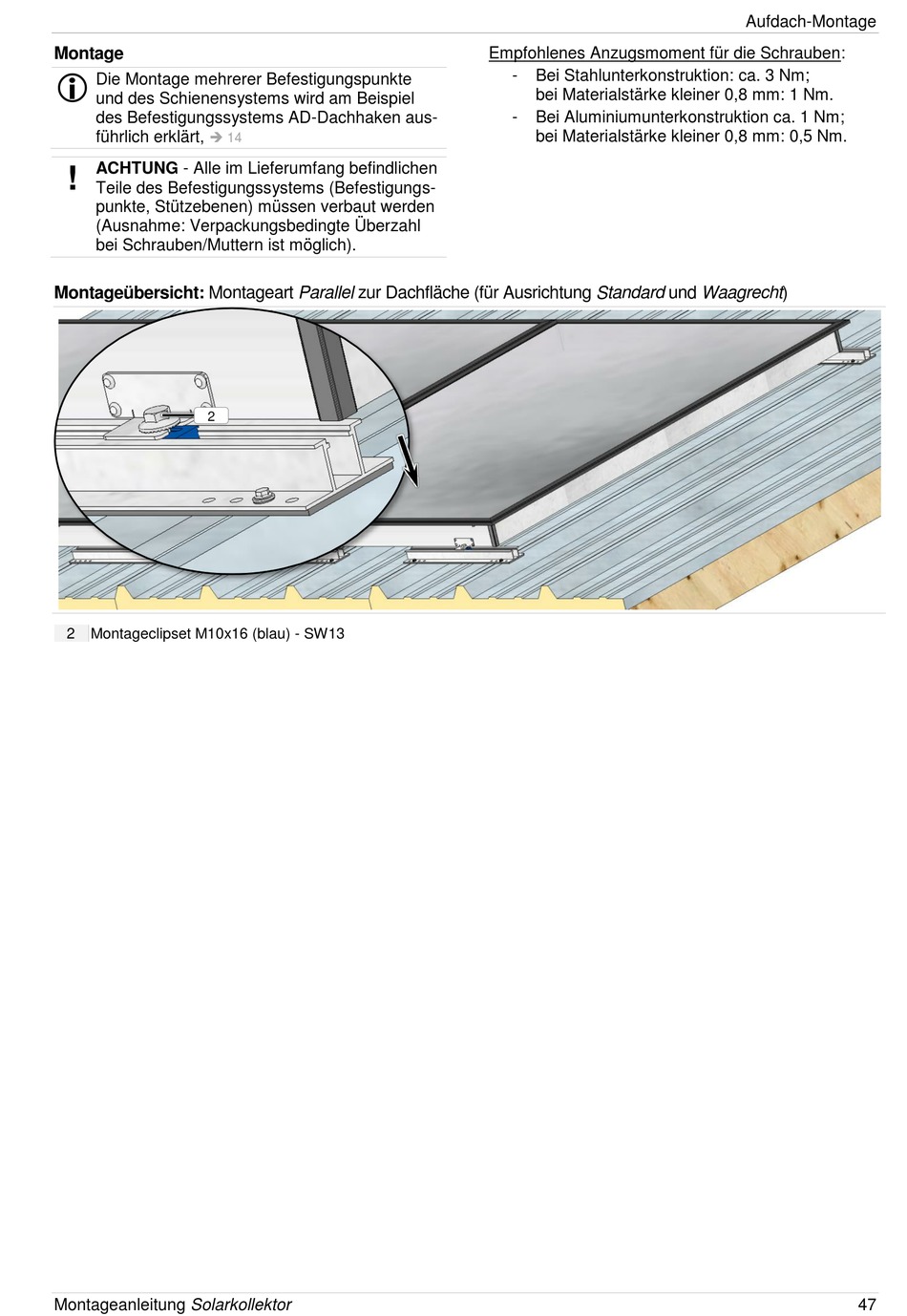

Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
2
2 Montageclipset M10x16 (blau) - SW13
Montageanleitung Solarkollektor
Empfohlenes Anzugsmoment für die Schrauben:
-
Bei Stahlunterkonstruktion: ca. 3 Nm;
bei Materialstärke kleiner 0,8 mm: 1 Nm.
-
Bei Aluminiumunterkonstruktion ca. 1 Nm;
bei Materialstärke kleiner 0,8 mm: 0,5 Nm.
Aufdach-Montage
47
