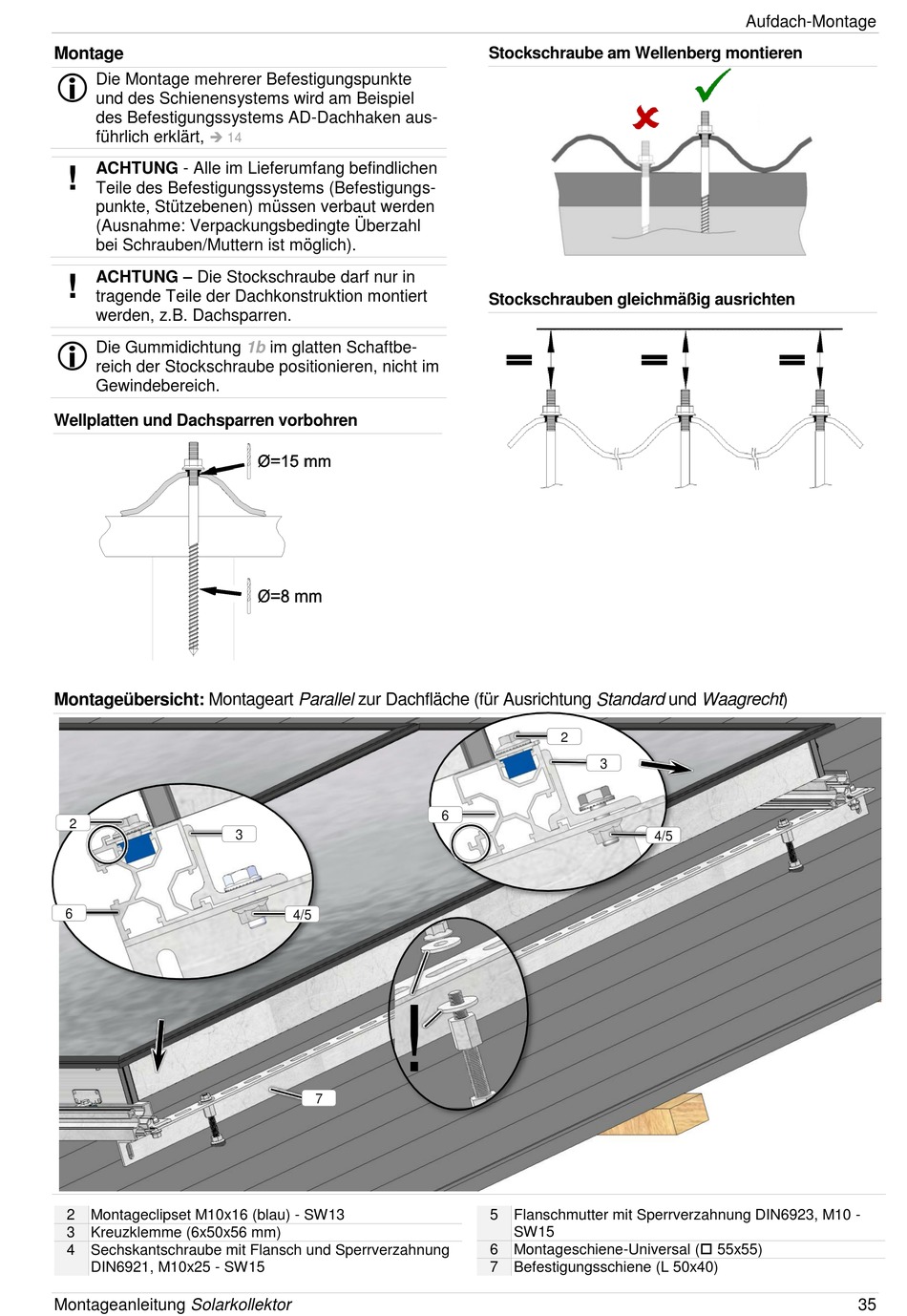

Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
führlich erklärt,
14
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
ACHTUNG – Die Stockschraube darf nur in
!
tragende Teile der Dachkonstruktion montiert
werden, z.B. Dachsparren.
Die Gummidichtung
reich der Stockschraube positionieren, nicht im
Gewindebereich.
Wellplatten und Dachsparren vorbohren
Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
2
6
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageanleitung Solarkollektor
1b
im glatten Schaftbe-
3
4/5
!
7
Stockschraube am Wellenberg montieren
Stockschrauben gleichmäßig ausrichten
2
3
6
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
Aufdach-Montage
4/5
35
