Aufdach-Montage

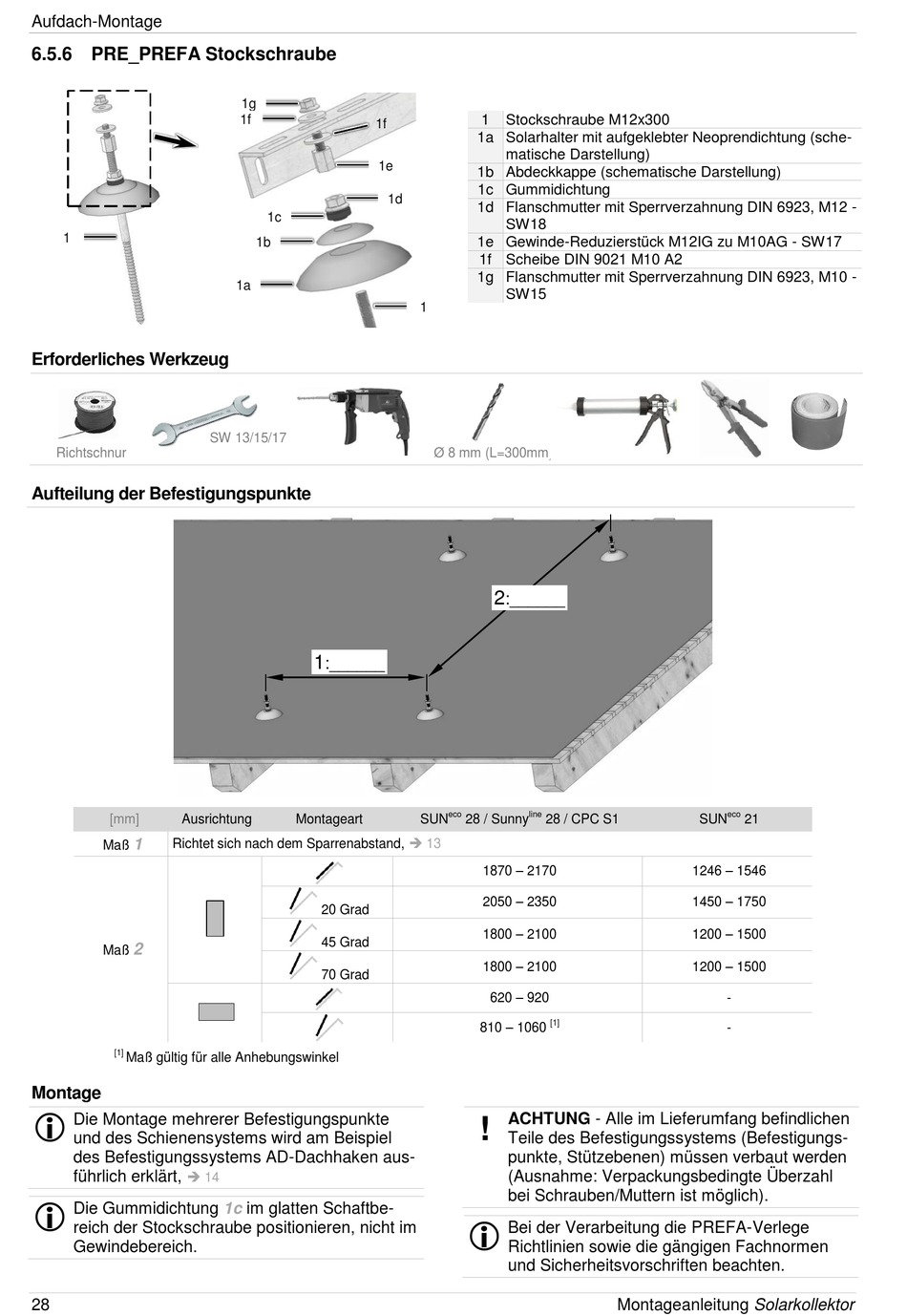

6.5.6 PRE_PREFA Stockschraube
1
Erforderliches Werkzeug
Richtschnur
Aufteilung der Befestigungspunkte
[mm]
Ausrichtung
1
Richtet sich nach dem Sparrenabstand,
Maß
2
Maß
[1]
Maß gültig für alle Anhebungswinkel
Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
führlich erklärt,
14
Die Gummidichtung
reich der Stockschraube positionieren, nicht im
Gewindebereich.
28
1g
1f
1f
1e
1c
1b
1a
SW 13/15/17
1
:______
Montageart
20 Grad
45 Grad
70 Grad
1c
im glatten Schaftbe-
1
Stockschraube M12x300
1a Solarhalter mit aufgeklebter Neoprendichtung (sche-
matische Darstellung)
1b Abdeckkappe (schematische Darstellung)
1c Gummidichtung
1d
1d Flanschmutter mit Sperrverzahnung DIN 6923, M12 -
SW18
1e Gewinde-Reduzierstück M12IG zu M10AG - SW17
1f Scheibe DIN 9021 M10 A2
1g Flanschmutter mit Sperrverzahnung DIN 6923, M10 -
SW15
1
Ø 8 mm (L=300mm)
2
:______
eco
line
SUN
28 / Sunny
28 / CPC S1
13
1870 – 2170
2050 – 2350
1800 – 2100
1800 – 2100
620 – 920
810 – 1060
[1]
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
Bei der Verarbeitung die PREFA-Verlege
Richtlinien sowie die gängigen Fachnormen
und Sicherheitsvorschriften beachten.
eco
SUN
21
1246 – 1546
1450 – 1750
1200 – 1500
1200 – 1500
-
-
Montageanleitung Solarkollektor
