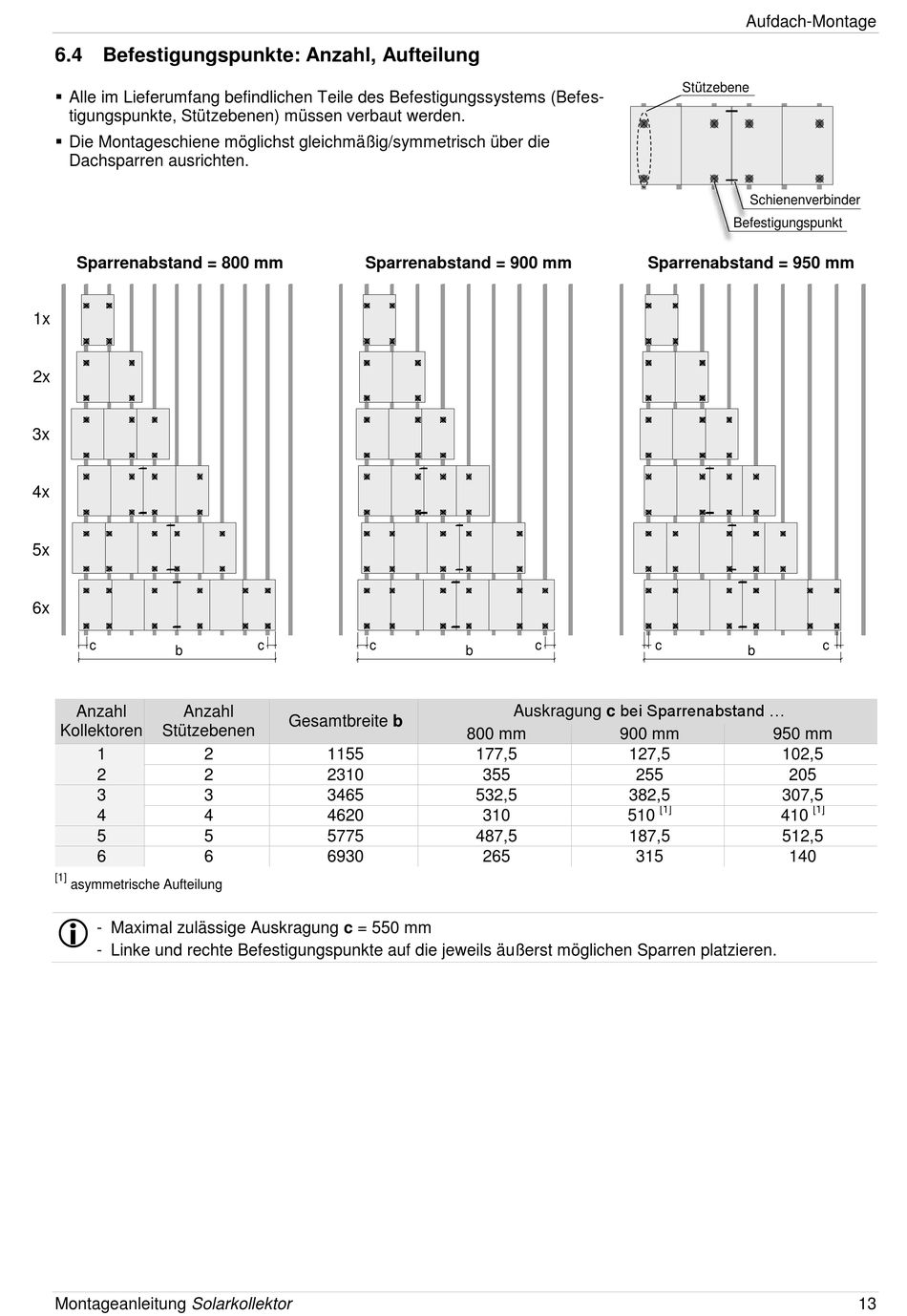

6.4 Befestigungspunkte: Anzahl, Aufteilung
Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befes-
tigungspunkte, Stützebenen) müssen verbaut werden.
Die Montageschiene möglichst gleichmäßig/symmetrisch über die
Dachsparren ausrichten.
Sparrenabstand = 800 mm
1x
2x
3x
4x
5x
6x
c
b
Anzahl
Anzahl
Kollektoren
Stützebenen
1
2
3
4
5
6
[1]
asymmetrische Aufteilung
- Maximal zulässige Auskragung c = 550 mm
- Linke und rechte Befestigungspunkte auf die jeweils äußerst möglichen Sparren platzieren.
Montageanleitung Solarkollektor
Sparrenabstand = 900 mm
c
c
Gesamtbreite b
2
1155
2
2310
3
3465
4
4620
5
5775
6
6930
c
b
Auskragung c bei Sparrenabstand ...
800 mm
900 mm
177,5
127,5
355
255
532,5
382,5
310
510
487,5
187,5
265
315
Aufdach-Montage
Stützebene
Schienenverbinder
Befestigungspunkt
Sparrenabstand = 950 mm
c
b
950 mm
102,5
205
307,5
[1]
[1]
410
512,5
140
c
