Aufdach-Montage

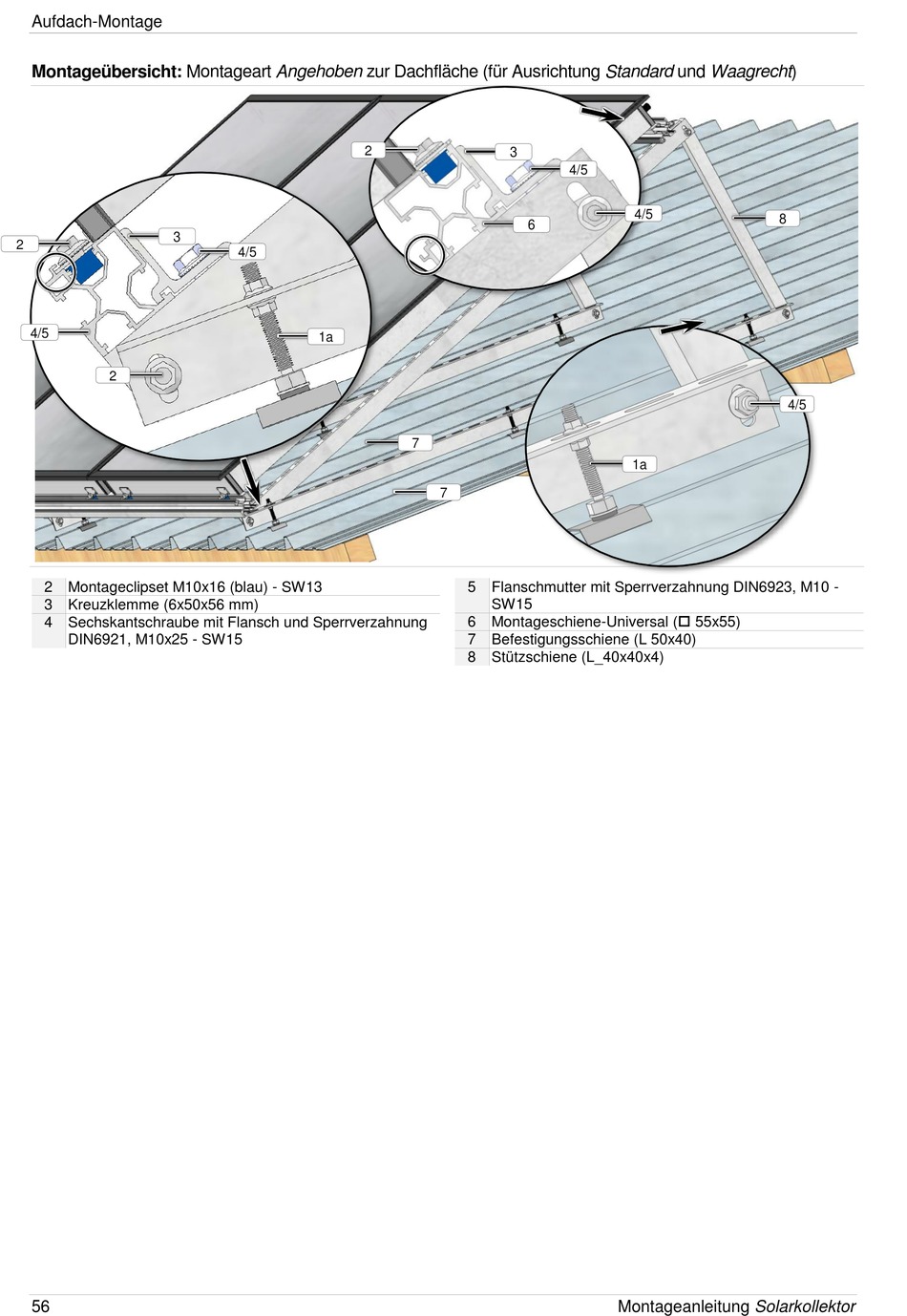

Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht)
3
2
4/5
2
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
56
2
4/5
1a
3
4/5
6
7
7
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
8 Stützschiene (L_40x40x4)
4/5
8
4/5
1a
Montageanleitung Solarkollektor
