Aufdach-Montage

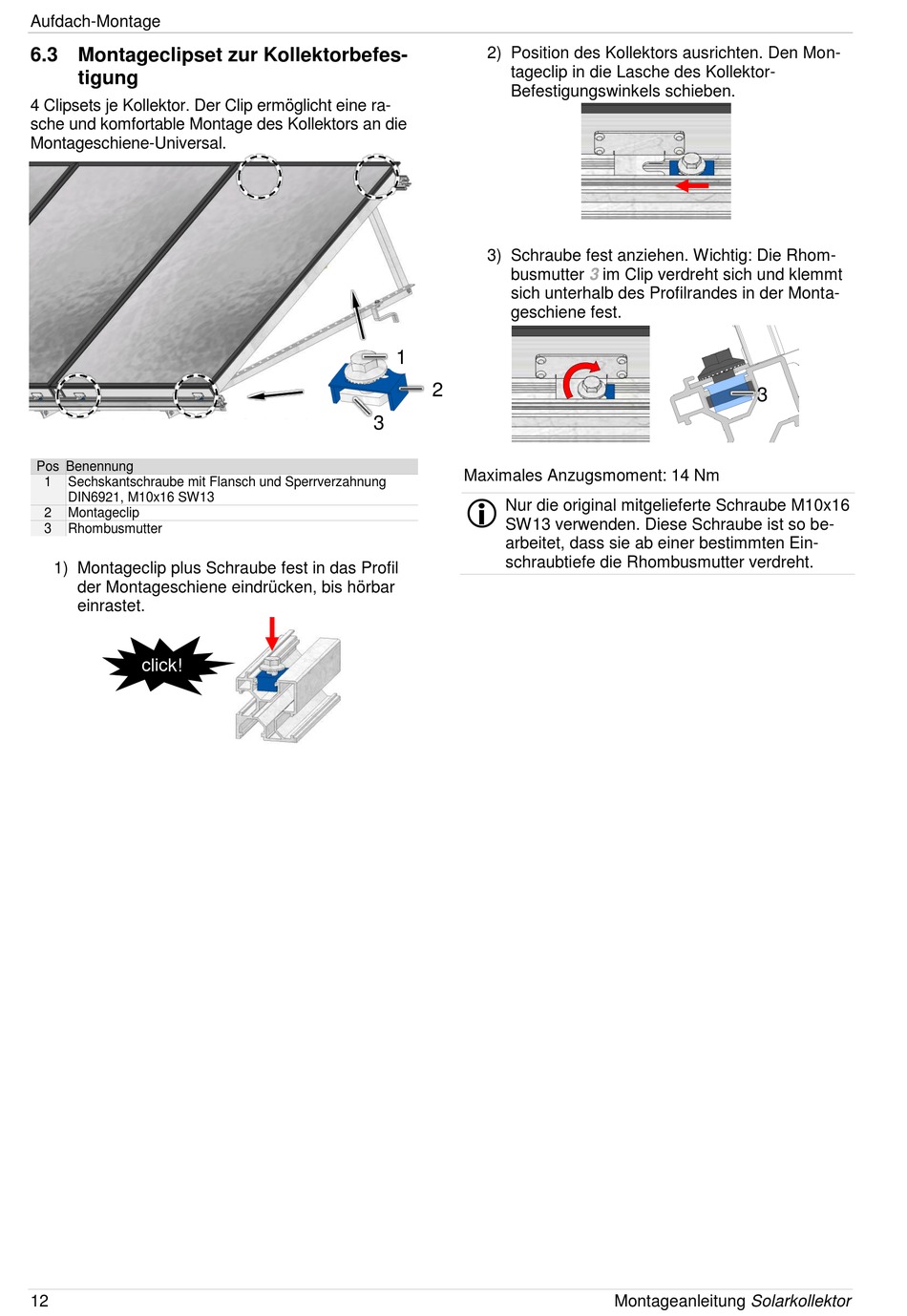

6.3 Montageclipset zur Kollektorbefes-
tigung
4 Clipsets je Kollektor. Der Clip ermöglicht eine ra-
sche und komfortable Montage des Kollektors an die
Montageschiene-Universal.
Pos Benennung
1
Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x16 SW13
2
Montageclip
3
Rhombusmutter
1) Montageclip plus Schraube fest in das Profil
der Montageschiene eindrücken, bis hörbar
einrastet.
click!
12
2) Position des Kollektors ausrichten. Den Mon-
tageclip in die Lasche des Kollektor-
Befestigungswinkels schieben.
3) Schraube fest anziehen. Wichtig: Die Rhom-
busmutter
sich unterhalb des Profilrandes in der Monta-
geschiene fest.
1
2
3
Maximales Anzugsmoment: 14 Nm
Nur die original mitgelieferte Schraube M10x16
SW13 verwenden. Diese Schraube ist so be-
arbeitet, dass sie ab einer bestimmten Ein-
schraubtiefe die Rhombusmutter verdreht.
3
im Clip verdreht sich und klemmt
3
Montageanleitung Solarkollektor
