Aufdach-Montage

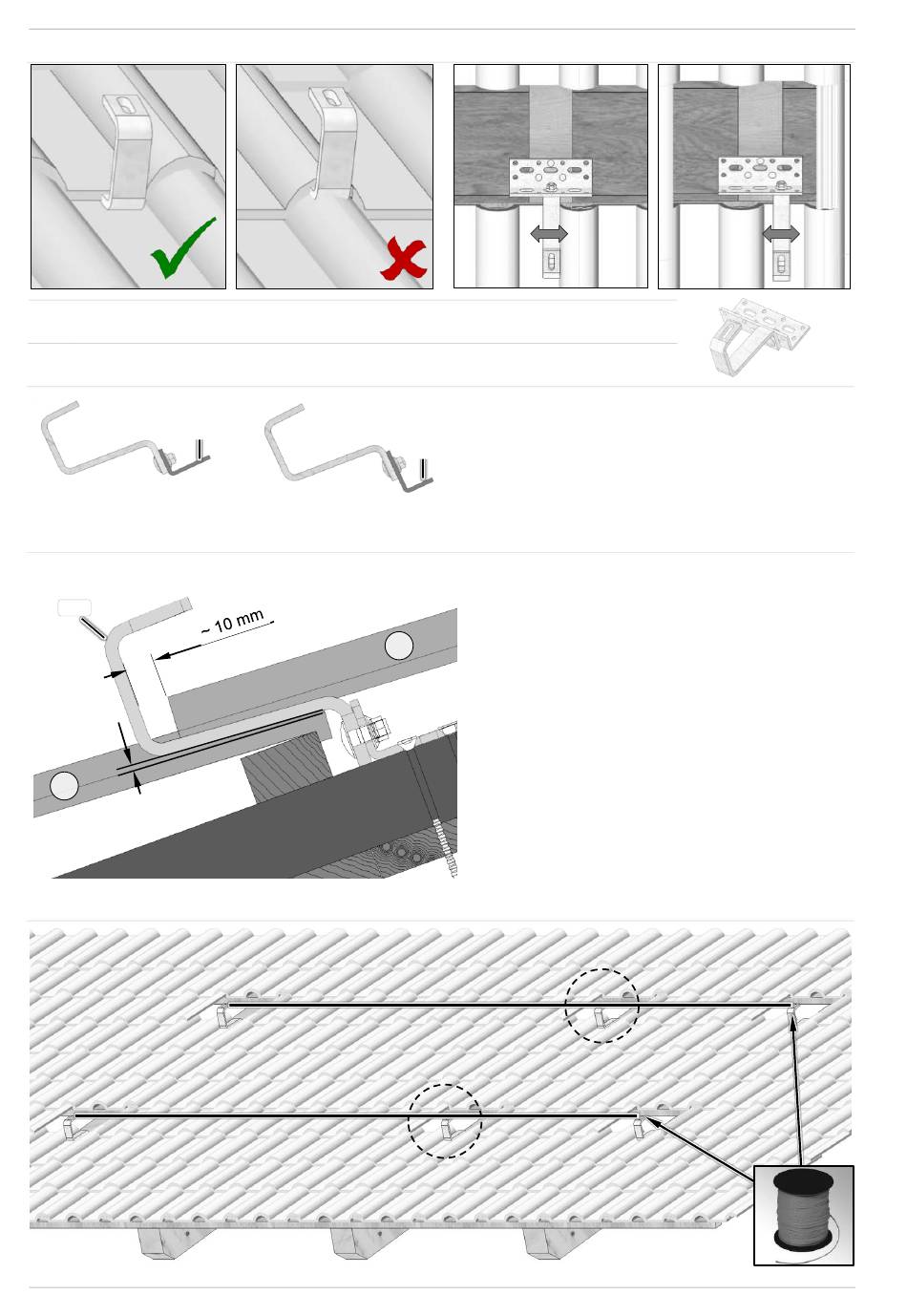

Positionierung der Bauteile
ACHTUNG - Den Dachhaken nur auf tragende Teile des Daches montieren,
!
z.B. Sparren, Konterlattung.
Ausrichtung des Winkels
1
a)
Abstand zwischen Bügel und Dachziegel
2
A
2
Haken mit Richtschnur ausrichten
18
a) Bei Dachlattenstärke < 30 mm den Winkel
gend verwenden.
1
b) Bei Dachlattenstärke > 30 mm den Winkel
hend verwenden.
b)
~ 10 mm Abstand vom Bügel zu dem darüber lie-
genden Dachziegel
ACHTUNG: Der Bügel darf auch unter Belastung
nicht am darunter liegenden Ziegel
1
Gefahr von Ziegelbruch. Ausreichend Abstand
vorsehen.
Falls erforderlich den darüber liegenden Ziegel mit
einem Winkelschleifer ausnehmen.
Der darüber liegende Ziegel muss nach Montage
des Bügels wieder satt auf dem darunter liegenden
Ziegel aufliegen, die Dichtheit der Dachdeckung
(z.B. auch gegen Schneeverwehung) muss gewähr-
leistet sein.
1
einhalten.
2
aufliegen,
Montageanleitung Solarkollektor
1
lie-
1
ste-
A
