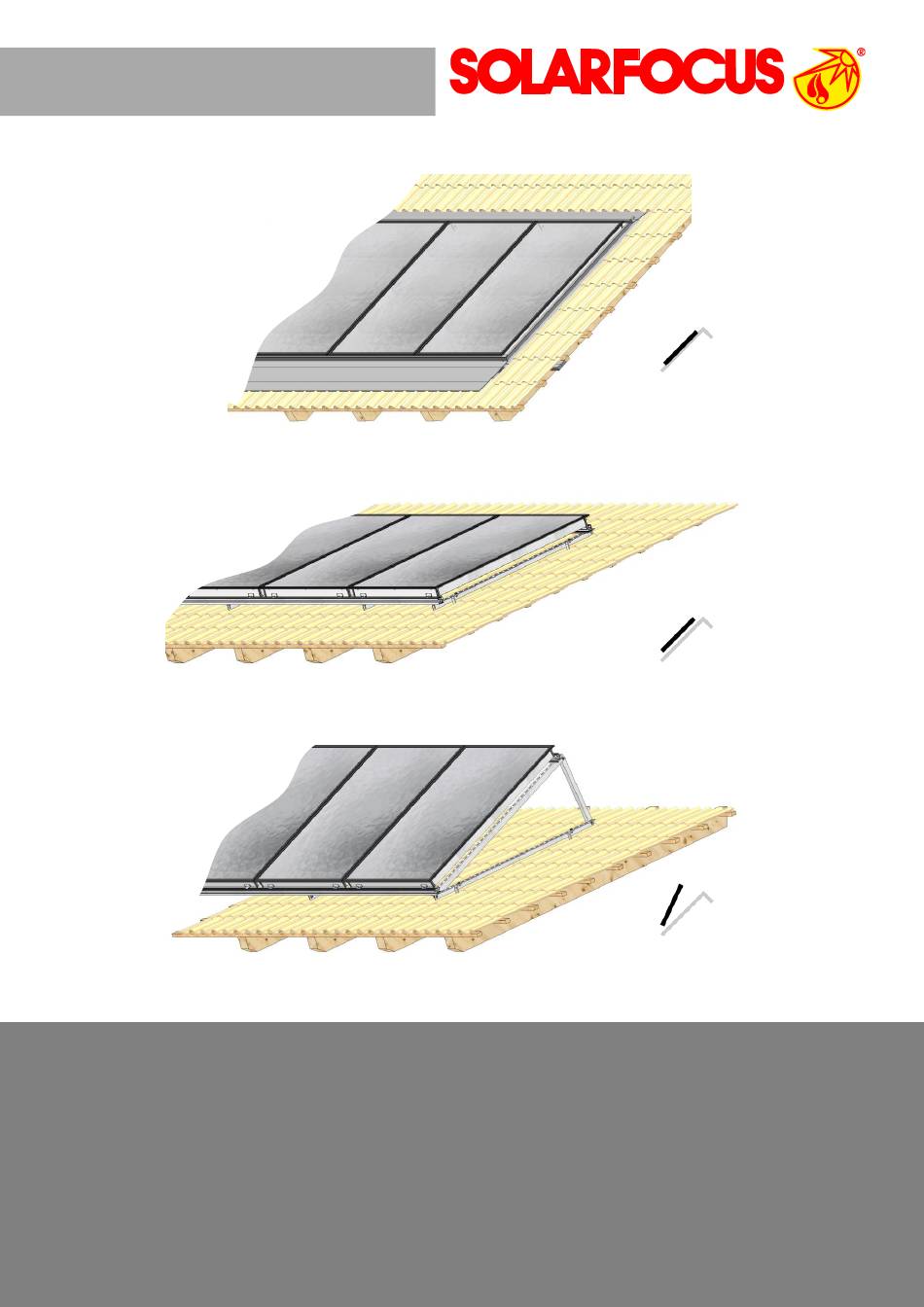

- Seite 1 line Solarkollektor SUN , CPC, Sunny Montageanleitung für Fachpersonal Vor Bedienung sorgfältig lesen. DR-0060-DE / v11-202008...
- Seite 2 6 Aufdach-Montage ..........11 Universal-Schiene montieren ...... 11 10 Anhang ..............70 6.1.1 Schienenverbinder ..........11 10.1 SOLARFOCUS Kollektor-Garantiepass..70 Zweireihige Kollektoranordnung ....11 10.2 Kundendienst-Bestellformular ..... 71 Montageclipset zur Kollektorbefestigung ... 12 Befestigungspunkte: Anzahl, Aufteilung ..13 ACHTUNG - Bei Nichtbeachtung dieser Hin- 1 Vorwort weise sind Sachschäden möglich.
- Seite 3 Sicherheitshinweise Haftungsbeschränkung Es ist sicherzustellen, dass keine Personen durch herabfallende Bauteile, Werkzeuge, sonstige Ma- Die SOLARFOCUS GmbH haftet nicht für Perso- terialien gefährdet werden können. nen- und Sachschäden begründet durch: Sicherheitseinrichtungen (Absturzsicherung, Net- Nichtbeachtung dieser Anleitung. ze, Fangzäune, Seile, Gurte,...) verwenden.
- Seite 4 Wassereintritt und Verschmutzungen (Staub,…) schützen. Kollektor-Ausrichtung Hochformat 3.5 Hydraulischer Anschluss Waagrecht (= Standard) Bedingung für Garantie-Anspruch: Nur SOLARFOCUS Anschlussmaterial verwenden (Kollektorverbinder, Solaranlagen-Anschluss-Set, Kollektor-Anschluss-Set; siehe Montageanleitung DR-0063). Kollektor-Befestigungssystem, z.B. 3.6 Blitzschutzanlage, Potentialaus- - BS für Biberschwanzdächer gleich - PRE für PREFA-Deckung, Stockschraube ...
- Seite 5 Kollektor stehend: Kollektor-Anschlussrohre im- mer nach oben ausrichten. 2,78 m² 2,78 m² 2,78 m² 5.3 Druckverlust je Kollektor line SUNeco 28, Sunny 28, CPC-S1 mbar Kollektor anheben SUNeco 21 Den Kollektor nur an den in den Befestigungswin- keln vorgesehenen Bohrungen befestigen (nicht an den Anschlussrohren anheben).
- Seite 6 Angaben zum Kollektor 5.3.1 Obergrenzen für Kollektor- 5.5 Bezeichnung der Bauteile Serienschaltung Kollektortyp SUN HighFlow: maximal 5 Kollektoren in Serie LowFlow: maximal 6 Kollektoren in Serie Montageschiene-Universal Kollektortyp SUN Befestigungsschiene HighFlow: maximal 6 Kollektoren in Serie Stützschiene LowFlow: maximal 8 Kollektoren in Serie 5.4 Anschluss des Kollektorfeldes an den Wärmeträgerkreislauf Dimension von Rohranschlüssen bei Kollektor-...
- Seite 7 Angaben zum Kollektor 5.6 Technische Daten line Kollektor Sunny CPC-S1 Bruttofläche 2,06 2,78 2,78 2,78 Aperturfläche 1,86 Absorberfläche 1,85 Füllinhalt 1/2” AG 1/2” AG 1/2” AG 1/2” AG Anschluss flachdichtend Zoll Gewicht (leer) 35,8 Rückwandisolierung Absorptionskoeffizient Absorber Glasabdeckung Transmissionsgrad Solar-Sicherheitsglas Max.
- Seite 8 Angaben zum Kollektor 5.8 Kollektor-Befestigungssystem: Übersicht Zusatz Benennung Zusatz Benennung Dachhaken 14 SCH Schieferdeckung 37 Biberschwanzdeckung 51 Schrägdach (Bitumen/Dachpappe) 40 Flachdach (Bitumen/Dachpappe) 26 SEP Stockschraube mit Edelstahlblech 43 Hohe Schneelast (Dachhaken) 24 SHS Befestigung mit Stockschraube, HS Ohne Aufdach-Anbindungsmaterial Kurzschiene-Trapezblechdach ...
- Seite 9 Angaben zum Kollektor Verschattung – Aufdach Montage (mit Dachneigung 25°) Maß line Sunny [mm] CPC-S1 X = 20° 2200 2950 X = 45° 2320 3150 - Abbildung mit Annahme Sonneneinstrahlung 25° - Werte J sind Mindestmaß - Annahme: Dachneigung ist 25° Verschattung –...
- Seite 10 Angaben zum Kollektor Verschattung – Aufdach Montage (mit Dachneigung 25°) Maß [mm] X = 20° 1400 X = 45° 1500 - Abbildung mit Annahme Sonneneinstrahlung 25° - Werte J sind Mindestmaß - Annahme: Dachneigung ist 25° Verschattung – Freiaufstellung Maß [mm] X = 20°...
- Seite 11 Aufdach-Montage 6.2 Zweireihige Kollektoranordnung 6 Aufdach-Montage Bei zweireihiger Kollektoranordnung zwischen den Glasleisten der oberen und unteren Kollektorreihe 6.1 Universal-Schiene montieren einen Abstand von >150 mm einhalten Die Montageschiene-Universal Unten und Oben so montieren, dass diese links und rechts bündig ab- Obere Kollektorreihe schließen, nicht versetzen.
- Seite 12 Aufdach-Montage 6.3 Montageclipset zur Kollektorbefes- 2) Position des Kollektors ausrichten. Den Mon- tageclip in die Lasche des Kollektor- tigung Befestigungswinkels schieben. 4 Clipsets je Kollektor. Der Clip ermöglicht eine ra- sche und komfortable Montage des Kollektors an die Montageschiene-Universal. 3) Schraube fest anziehen. Wichtig: Die Rhom- busmutter im Clip verdreht sich und klemmt sich unterhalb des Profilrandes in der Monta-...
- Seite 13 Aufdach-Montage 6.4 Befestigungspunkte: Anzahl, Aufteilung Stützebene Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befes- tigungspunkte, Stützebenen) müssen verbaut werden. Die Montageschiene möglichst gleichmäßig/symmetrisch über die Dachsparren ausrichten. Schienenverbinder Befestigungspunkt Sparrenabstand = 800 mm Sparrenabstand = 900 mm Sparrenabstand = 950 mm Auskragung c bei Sparrenabstand …...
- Seite 14 Aufdach-Montage 6.5 Kollektor-Befestigungssystem 6.5.1 AD_Dachhaken 1a Winkel 1b Bügel 1c Torbandschraube M10x25 1d Flanschmutter mit Sperrverzahnung DIN6923, M10 SW15 1e Sechskantschraube mit Flansch und Sperrver- zahnung DIN6921, M10x25 - SW15 1f SPAX Tellerkopf 6x160 TG Torx 30 Erforderliches Werkzeug TX 30 (Lieferumfang) SW 13/15 Richtschnur...
- Seite 15 Aufdach-Montage Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht) 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 4 Sechskantschraube mit Flansch und Sperrverzahnung 6 Montageschiene-Universal ( 55x55) DIN6921, M10x25 - SW15 7 Befestigungsschiene (L 50x40) Montageanleitung Solarkollektor...
- Seite 16 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 6 Montageschiene-Universal ( 55x55) 4 Sechskantschraube mit Flansch und Sperrverzahnung DIN6921, M10x25 - SW15 7 Befestigungsschiene (L 50x40) 8 Stützschiene (L_40x40x4) Montageablauf...
- Seite 17 Aufdach-Montage Ausrichtung der Montageschiene festlegen Ausrichtung der Montageschiene im Verhältnis zu den Dachsparren festlegen; gleichmäßige Aufteilung anstreben, 13 Aufteilung der Befestigungspunkte festlegen Dachziegel entfernen Montageanleitung Solarkollektor...
- Seite 18 Aufdach-Montage Positionierung der Bauteile ACHTUNG - Den Dachhaken nur auf tragende Teile des Daches montieren, z.B. Sparren, Konterlattung. Ausrichtung des Winkels a) Bei Dachlattenstärke < 30 mm den Winkel lie- gend verwenden. b) Bei Dachlattenstärke > 30 mm den Winkel ste- hend verwenden.
- Seite 19 Aufdach-Montage Montageart Befestigungsschienen montieren, ausrichten Montageschiene montieren unten oben Montageanleitung Solarkollektor...
- Seite 20 Aufdach-Montage Montageart Stützebenen vormontieren Stützebenen montieren, ausrichten Montageschiene montieren unten oben Montageanleitung Solarkollektor...
- Seite 21 Aufdach-Montage Kollektor montieren 12 Montageclipset, Kollektoren hydraulisch verbinden Kollektorverbinder (Art.Nr. 1008D, bzw. 1018D bei SUN Montageanleitung Solarkollektor...
- Seite 22 Aufdach-Montage 6.5.2 Montage Waagrecht Spezieller Kollektor erforderlich - WL; folgende Abbildungen mit Befestigung AD-Dachhaken. Montageübersicht: Montageart Parallel zur Dachfläche Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 3 Kreuzklemme (6x50x56 mm) 6 Montageschiene-Universal (...
- Seite 23 Aufdach-Montage 6.5.3 Montage quer zur Firstrichtung (90°) Umfang und Anordnung der Teile entspricht der Montage Waagrecht 22 AD - Dachhaken S - Stockschraube SCH – Schiefer/Biberschwanz Befestigungsschienen bei Markierung kürzen; oder symmetrisch ausrichten, und bauseits 2 Bohrungen anbringen. Montageanleitung Solarkollektor...
- Seite 24 Aufdach-Montage 6.5.4 HS_Hohe Schneelast (Dachhaken) Die Montage HS – Hohe Schneelast entspricht grundsätzlich der Montageart AD – Dachhaken . In den beiden folgenden Abbildungen sind jene Teile/Ebenen markiert, die bei HS zusätzlich verbaut werden müssen. 6.5.4.1 Ausrichtung Standard Montageübersicht: Montageart Parallel zur Dachfläche Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
- Seite 25 Aufdach-Montage 6.5.4.2 Ausrichtung Waagrecht Montageübersicht: Montageart Parallel zur Dachfläche Montageübersicht: Montageart Angehoben zur Dachfläche Der Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. Montageanleitung Solarkollektor...
- Seite 26 Aufdach-Montage 6.5.5 FD_Flachdach (Bitumen/Dachpappe) 1a Halteplatte Bitumen 1b Gewinde-Reduzierstück M12IG zu M10AG – SW17 1c Scheibe DIN 9021 M10 A2 1d Flanschmutter mit Sperrverzahnung DIN 6923, M10 1e Spanplattenschrauben Torx SNK TG; 6,0x120/70 TX25; 2 Stk. je Halteplatte 1f Spanplattenschrauben Torx SNK TG; 6,0x40/24 TX25 A2;...
- Seite 27 Aufdach-Montage Montageübersicht: für Ausrichtung Standard und Waagrecht Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 4 Sechskantschraube mit Flansch und Sperrverzahnung 6 Montageschiene-Universal (...
- Seite 28 Aufdach-Montage 6.5.6 PRE_PREFA Stockschraube Stockschraube M12x300 1a Solarhalter mit aufgeklebter Neoprendichtung (sche- matische Darstellung) 1b Abdeckkappe (schematische Darstellung) 1c Gummidichtung 1d Flanschmutter mit Sperrverzahnung DIN 6923, M12 - SW18 1e Gewinde-Reduzierstück M12IG zu M10AG - SW17 1f Scheibe DIN 9021 M10 A2 1g Flanschmutter mit Sperrverzahnung DIN 6923, M10 - SW15 Erforderliches Werkzeug...
- Seite 29 Aufdach-Montage Der Abstand zu den Kanten der geraden Flächen entspricht der Breite der Klebefläche der Abdeckkappe (=65 mm). Wenn der Montagebereich der Stockschraube bei kleinformatigen Da- chelementen nicht über einem Dachsparren liegt, und die Schraube daher nicht im Dachsparren befestigt werden kann, müssen Vorkehrungen wie z.B das Einfalzen einer Unterlagsplatte getroffen werden.
- Seite 30 Aufdach-Montage Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht) 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 3 Kreuzklemme (6x50x56 mm) 4 Sechskantschraube mit Flansch und Sperrverzahnung 6 Montageschiene-Universal ( 55x55) DIN6921, M10x25 - SW15 7 Befestigungsschiene (L 50x40) Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) bei angeho-...
- Seite 31 Aufdach-Montage 6.5.7 PRE-X_PREFA Solarhaken 1a Abdeckkappe 1b Schraube T8x220 1c PREFA Solarhaken 1d Verschlussstreifen Erforderliches Werkzeug SW 13/15 Richtschnur TX 40 Aufteilung der Befestigungspunkte :______ :______ line [mm] Ausrichtung Montageart 28 / Sunny 28 / CPC S1 13 Richtet sich nach dem Sparrenabstand, Maß...
- Seite 32 Aufdach-Montage Montage Die Montage mehrerer Befestigungspunkte ACHTUNG - Die Montage des PREFA- und des Schienensystems wird am Beispiel Solarhaken ist nur auf Vollschalung-Unterbau des Befestigungssystems AD-Dachhaken aus- möglich und darf aus Gewährleistungsgründen führlich erklärt, 14 nur von autorisiertem Fachpersonal durchge- führt werden.
- Seite 33 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 3 Kreuzklemme (6x50x56 mm) 4 Sechskantschraube mit Flansch und Sperrverzahnung 6 Montageschiene-Universal (...
- Seite 34 Aufdach-Montage 6.5.8 S_Stockschraube 1a Stockschraube M12x300 1b Gummidichtung 1c Flanschmutter mit Sperrverzahnung DIN 6923, M12 - SW18 1d Gewinde-Reduzierstück M12IG zu M10AG SW17 1e Scheibe DIN 9021 M10 A2 1f Flanschmutter mit Sperrverzahnung DIN 6923, M10 - SW15 Erforderliches Werkzeug Ø...
- Seite 35 Aufdach-Montage Montage Stockschraube am Wellenberg montieren Die Montage mehrerer Befestigungspunkte und des Schienensystems wird am Beispiel des Befestigungssystems AD-Dachhaken aus- führlich erklärt, 14 ACHTUNG - Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befestigungs- punkte, Stützebenen) müssen verbaut werden (Ausnahme: Verpackungsbedingte Überzahl bei Schrauben/Muttern ist möglich).
- Seite 36 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) bei angeho- ben 70 Grad 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 6 Montageschiene-Universal ( 55x55) 4 Sechskantschraube mit Flansch und Sperrverzahnung DIN6921, M10x25 - SW15 7 Befestigungsschiene (L 50x40) 8 Stützschiene (L_40x40x4)
- Seite 37 Aufdach-Montage 6.5.9 SCH_ Schiefer parallel zur Dachfläche angehoben 1a Stützfuß 1e Sechskantschraube mit Flansch und Sperrverzahnung DIN6921, M10x30 - SW15 1b Flanschmutter mit Sperrverzahnung DIN 6923, M10 - SW15 1f S-SPS-VZ/6x60-TGEW 1c Winkel (L_50x50x5) 1g S-SPS-VZ/6x150-TGEW 1d Scheibe DIN 9021 M12 2 EPDM Gummimatte 3 Alu-Flex Folie selbstklebend (Farbe anthrazit) Erforderliches Werkzeug...
- Seite 38 Aufdach-Montage Montage ► Brett (bauseits, in Stärke der Dachlatten) Die Montage mehrerer Befestigungspunkte einbauen, damit Stützfuß höhenmäßig auf und des Schienensystems wird am Beispiel Niveau der Dachlatten-Oberkante platziert wird. des Befestigungssystems AD-Dachhaken aus- ► führlich erklärt, 14 Stützfuß oberhalb des Dachsparrens montie- ren, die längeren Schrauben auf der dem First...
- Seite 39 Aufdach-Montage Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht) Der Kollektor wurde in der Grafik zwecks besserer Einsehbarkeit der Bauteile entfernt. 4 Montageclipset M10x16 (blau) - SW13 7 Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 5 Kreuzklemme (6x50x56 mm) 6 Sechskantschraube mit Flansch und Sperrverzahnung 8 Montageschiene-Universal (...
- Seite 40 Aufdach-Montage 6.5.10 SD_Schrägdach (Bitumen/Dachpappe) 1a Silikondichtung 3 mm (doppelseitig klebend) 1b Schraubplatte (Befestigungssockel) 1c Abdeckung 1d Flanschmutter mit Sperrverzahnung DIN 6923, M12 - SW18 1e Gewindestange M12x123 mm 1f Gewinde-Reduzierstück M12IG zu M10AG – SW17 1g Scheibe DIN 9021 M10 A2 1h Flanschmutter mit Sperrverzahnung DIN 6923, M10 - SW15 1i Spanplattenschrauben SNK TG 6,0x40;...
- Seite 41 Aufdach-Montage Montage ACHTUNG - Mindestens 10° Dachneigung ACHTUNG - Die Schraubplatte ist direkt auf erforderlich. den Dachsparren zu montieren. Unter folgen- den Voraussetzungen ist eine Montage auf ACHTUNG - Alle im Lieferumfang befindlichen eine Holz-Vollschalung möglich: Teile des Befestigungssystems (Befestigungs- - Nur einen Halter im Zwischensparrenbereich punkte, Stützebenen) müssen verbaut werden montieren...
- Seite 42 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) bei angeho- ben 70 Grad Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 4 Sechskantschraube mit Flansch und Sperrverzahnung...
- Seite 43 Aufdach-Montage 6.5.11 SEP_Stockschraube mit Edelstahlblech 1a Stockschraube M12x300 1b Gummidichtung 1c Flanschmutter mit Sperrverzahnung DIN 6923, M12 - SW18 1d Gewinde-Reduzierstück M12IG zu M10AG - SW17 1e Scheibe DIN 9021 M10 A2 1f Flanschmutter mit Sperrverzahnung DIN 6923, M10 - SW15 1g Edelstahlblech 390x250 mm Erforderliches Werkzeug Ø...
- Seite 44 Aufdach-Montage Montage Die Montage mehrerer Befestigungspunkte Schnitt Einfachdeckung und des Schienensystems wird am Beispiel des Befestigungssystems AD-Dachhaken aus- führlich erklärt, 14 ACHTUNG - Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befestigungs- punkte, Stützebenen) müssen verbaut werden Stützlatte (Ausnahme: Verpackungsbedingte Überzahl bei Schrauben/Muttern ist möglich).
- Seite 45 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) bei angeho- ben 70 Grad Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 3 Kreuzklemme (6x50x56 mm) 4 Sechskantschraube mit Flansch und Sperrverzahnung...
- Seite 46 Aufdach-Montage 6.5.12 TD_Kurzschiene-Trapezblechdach 1a Kurzschiene (L=415 mm) mit aufgeklebtem EPDM-Dichtband 1b Bimetall Dünnblechschrauben 6,0x25 DS 16 mm A2 / CV Montageclipset M10x16 (blau) SW13 4 Schrauben je Kurzschiene ACHTUNG Die mitgelieferten Schrauben sind bei Trapezblechen der Stahlsorte S280GD bis S350GD (nach EN 10346) ab einer Blechstärke von mindestens 0,5 mm zugelassen.
- Seite 47 Aufdach-Montage Montage Empfohlenes Anzugsmoment für die Schrauben: Bei Stahlunterkonstruktion: ca. 3 Nm; Die Montage mehrerer Befestigungspunkte bei Materialstärke kleiner 0,8 mm: 1 Nm. und des Schienensystems wird am Beispiel Bei Aluminiumunterkonstruktion ca. 1 Nm; des Befestigungssystems AD-Dachhaken aus- bei Materialstärke kleiner 0,8 mm: 0,5 Nm. führlich erklärt, ...
- Seite 48 Aufdach-Montage 6.5.13 TP_Trägerplatte Blechdach 1a Trägerplatte (Grundplatte) mit integrierten Schraubbol- 1b O-Ring (EPDM) 1c Gummidichtung (EPDM) 1d Abdeckplatte 1e Trapezkonsole 1f Scheibe DIN 9021 M10 A2 1g Sechskantmutter M10 - SW17 1h Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 1i 16 Stk. Spanplattenschrauben 5x60 mm A2 Erforderliches Werkzeug SW 13/15/17 Richtschnur...
- Seite 49 Aufdach-Montage ► Montage Mitgelieferte Papierschablone für die Trägerplatte auf dem Metalldach anlegen und den Ausschnitt Die Montage mehrerer Befestigungspunkte kennzeichnen. und des Schienensystems wird am Beispiel Anschlagpunkt muss > 3m vom Ortgang entfernt des Befestigungssystems AD-Dachhaken aus- sein; Montage der Trägerplatte soll über dem führlich erklärt, ...
- Seite 50 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) bei angeho- ben 70 Grad Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 6 Montageschiene-Universal (...
- Seite 51 Aufdach-Montage 6.5.14 BS_Biberschwanz Montageart: parallel zur Dachfläche Montageart: angehoben zur Dachfläche 1a Aufdachmodulhalter 1b Metalldachplatte 1c Dachlatten-Verstärkungsschiene 400 mm 1d Bohrschraube 5,0x120 mm (Senkkopf mit Fräskante, verzinkt, AW 20 Typ 2), 1 Stk. 1e Bohrschraube 5,0x60 mm (Senkfräskopf, A2 Edelstahl, AW 20 Typ 2, mit Polyscheibe), 2 Stk.
- Seite 52 Aufdach-Montage line [mm] Ausrichtung Montageart 28 / Sunny 28 / CPC S1 13 Richtet sich nach dem Sparrenabstand, Maß 1870 – 2170 1246 – 1546 2050 – 2350 1450 – 1750 20 Grad 1800 – 2100 1200 – 1500 45 Grad Maß...
- Seite 53 Aufdach-Montage Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht) 2a/2b/2c 2a/2b/2c Der Kollektor wurde in der Grafik zwecks besserer Einsehbarkeit der Bauteile entfernt. 5 Montageclipset M10x16 (blau) - SW13 8 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 6 Kreuzklemme (6x50x56 mm) SW15 9 Montageschiene-Universal (...
- Seite 54 Aufdach-Montage 6.5.15 TS_Sandwich-Paneele / Trapezblech 1a Stockschraube Oberteil: Gewindestift DIN913 M10 Unterteil: Ausführung unterschiedlich, je nach Unterkon- struktion Holz oder Metall. 1b Kalotte 1c Dichtscheibe M10 1d Sechskant SW17 1e Flanschmutter mit Sperrverzahnung DIN6923, M10 - SW15 Hinweis: Gewindestiftlänge individuell bestellbar 50 oder 70 mm; Gesamt-Schraubenlänge individuell bestellbar Kalotte: Form, Größe, RAL-Farbe individuell bestellbar.
- Seite 55 Aufdach-Montage ► Montage Profil säubern: die Oberfläche des Trapezblech- Profiles im Bereich der Kalottenauflage säubern. Die Montage mehrerer Befestigungspunkte und des Schienensystems wird am Beispiel ► Kalotte auflegen. des Befestigungssystems AD-Dachhaken aus- führlich erklärt, 14 ► Den Solarbefestiger einschrauben und festzie- ACHTUNG - Alle im Lieferumfang befindlichen hen.
- Seite 56 Aufdach-Montage Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht) 2 Montageclipset M10x16 (blau) - SW13 5 Flanschmutter mit Sperrverzahnung DIN6923, M10 - 3 Kreuzklemme (6x50x56 mm) SW15 4 Sechskantschraube mit Flansch und Sperrverzahnung 6 Montageschiene-Universal ( 55x55) DIN6921, M10x25 - SW15 7 Befestigungsschiene (L 50x40) 8 Stützschiene (L_40x40x4) Montageanleitung Solarkollektor...
- Seite 57 7 Indach-Montage 7.1 Kollektor-Montage Je nach Dach-Deckungsmaterial sind unterschiedliche Dachlattenabstände möglich. Im folgenden Ablauf wird von einem Dachlattenabstand von 32,5 cm und der Montage der SOLARFOCUS Kollektor-Einfassung Variante Mit Abschlussband ausgegangen. Montage zusätzlicher Dachlatten, Überdeckung der Kollektor-Einfassung Zur Befestigung des Kollektors am Dach werden zusätzliche Dachlatten montiert. Der Abstand dieser zusätzli- chen Dachlatten zu den bestehenden Dachlatten ist vorgegeben (damit bei der Kollektor-Einfassung Unten die erforderliche Überdeckung zur Dachdeckung erreicht wird), Beispiel grafisch:...
- Seite 58 Indach-Montage 7.1.2 Montage – Schritt für Schritt Bei vorhandenem Kaltdach: ► Mit einer Stichsäge Ausnehmungen in das Kaltdach schneiden, damit für den Solar-Rücklauf bzw. den So- lar- Vorlauf ausreichend Platz vorhanden ist. ► Kollektor mit geeignetem Hebewerkzeug auf Dach transportieren und mit Schrauben und Scheiben befes- tigen (Bohrung verwenden).
- Seite 59 Indach-Montage ► Kollektoren mit Kollektorverbinder und Dichtscheibe verbinden. Detaillierte Informationen zur Montage finden Sie in der dem Kollektorverbinder beiliegenden Anleitung DR-0063. ► Kollektor-Vorlauf und Kollektor-Rücklauf mit Solaranla- gen-Anschluss-Set anschließen. ACHTUNG - Vor der Montage der Kollektor- Einfassung muss die hydraulische Verrohrung der Kollektoren durchgeführt werden, sowie in der Folge eine Dichtheitsprobe des Gesamtsystems.
- Seite 60 Indach-Montage Maße der montierten Kollektor-Einfassung Die mit einem * markierten Maße beziehen sich auf die Außenkante der Kollektor-Glasleiste. Farbe der Kollektor-Einfassung: RAL7016, anthrazitgrau Montageanleitung Solarkollektor...
- Seite 61 (Höhendifferenz +/- 5 mm). Für die Verrohrung (z.B. Erdverlegung) der ► Betonrohre innerhalb und umgebend mit Beton Anlage das SOLARFOCUS Flex-Edelstahl- ausgießen. Nach Austrocknung die Trapezkonso- Wellrohrsystem verwenden. auf den Betonfundamenten entsprechend der Abstände im Fundamentplan lose einjustie- ren.
- Seite 62 Sondermontagen Montageübersicht: für Ausrichtung Standard und Waagrecht (Aufbau Waagrecht 67 Einbaulage von Winkel beachten (Bohrungen sind ungleich angeordnet). Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 1 Montageclipset M10x16 (blau) - SW13 5 Montageschiene-Universal ( 55x55) 2 Sechskantschraube mit Flansch und Sperrverzahnung 6 Befestigungsschiene (L 50x40) DIN6921, M10x25 - SW15...
- Seite 63 Sondermontagen 8.2 FB_Fassadenbefestigung [mm] [mm] Art.Nr. - Kollektortyp Zusatz line CPC-S1 / Sunny 28 / 1884 …FB-1 1245 line CPC-S1 / Sunny 28 / 1884 …FB-2 1245 line CPC-S1 / Sunny 28 / 1884 …FB-3 1005 1245 line CPC-S1 / Sunny 28 / 1884 …FB-4...
- Seite 64 Sondermontagen Montageübersicht: für Ausrichtung Standard und Waagrecht Einbaulage von Winkel beachten (Bohrungen sind ungleich angeordnet). Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 1 Montageclipset M10x16 (blau) - SW13 5 Montageschiene-Universal ( 55x55) 2 Kreuzklemme (6x50x56 mm) 6 Befestigungsschiene (L 50x40) 3 Sechskantschraube mit Flansch und Sperrverzahnung 7 Stützschiene (L_40x40x4)
- Seite 65 Sondermontagen 8.3 FBA_Flachdach-Betonsockel Erforderliches Werkzeug Zusätzlicher Betonsockel (Art. 9353, 9354, optional) Bei Erfordernis höherer Ballastierung den Zusatz- Betonsockel mit Verbindungsplatte (370x50x5 mm) und Sechskantschraube an den Standard- SW 13/15/18 Richtschnur Betonsockel verbinden. Montage ACHTUNG - Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befestigungs- punkte, Stützebenen) müssen verbaut werden (Ausnahme: Verpackungsbedingte Überzahl bei Schrauben/Muttern ist möglich).
- Seite 66 Sondermontagen 8.4 FDA_Flachdach-Kieswanne ACHTUNG - Alle im Lieferumfang befindlichen Erforderliches Werkzeug Teile des Befestigungssystems (Befestigungs- punkte, Stützebenen) müssen verbaut werden (Ausnahme: Verpackungsbedingte Überzahl bei Schrauben/Muttern ist möglich). SW 13/15/18 ► Kieswannen (inklusive Bauschutzvlies) lagerich- Richtschnur tig positionieren. ► Montage Weitere Teile entsprechend der Montageüber- sicht-Grafik montieren.
- Seite 67 Sondermontagen Montageübersicht: für Ausrichtung Waagrecht 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 Kollektor 28 WL 767 mm Der Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet. 1 Kieswanne 6 Kreuzklemme (6x50x56 mm) 2 Bauschutzvlies (2500x1200 mm)
- Seite 68 Sondermontagen 8.5 Fundamentpläne Stützebene Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befesti- gungspunkte, Stützebenen) müssen verbaut werden. Verwenden Sie die folgenden Fundamentpläne für die Montageart FA - Freiaufstellung Schienenverbinder FBA - Flachdach-Betonsockel Befestigungspunkt Ausrichtung Standard Ausrichtung Waagrecht (45° angehoben) (45°...
- Seite 69 (z.B. Vorgabe laut ÖNORM: der geltenden Vorschriften und der Entsorgungsmög- alle 2 Jahre bei Anlagen kleiner 250 Liter Volumen): lichkeiten. pH-Wert der Solarflüssigkeit Die Fa. SOLARFOCUS GmbH verpflichtet sich, Kol- line lektoren der Produktlinien CPC, SUN und Sunny Frostsicherheit der Solarflüssigkeit am Ende ihrer Nutzungsdauer, sofern diese kosten- ...
- Seite 70 Montagedatum CPC-S1 ………………………. ……………………………..… SUNeco line Sunny Die Firma SOLARFOCUS GmbH garantiert der Zur Information - die Vorgabe laut ÖNORM lautet: belieferten Firma Abhängig vom Anlagenvolumen müssen regelmäßig Lieferung von einwandfreiem Material in geprüf- pH-Wert und Frostbeständigkeit der Solarflüs- ter Qualität.
