Aufdach-Montage

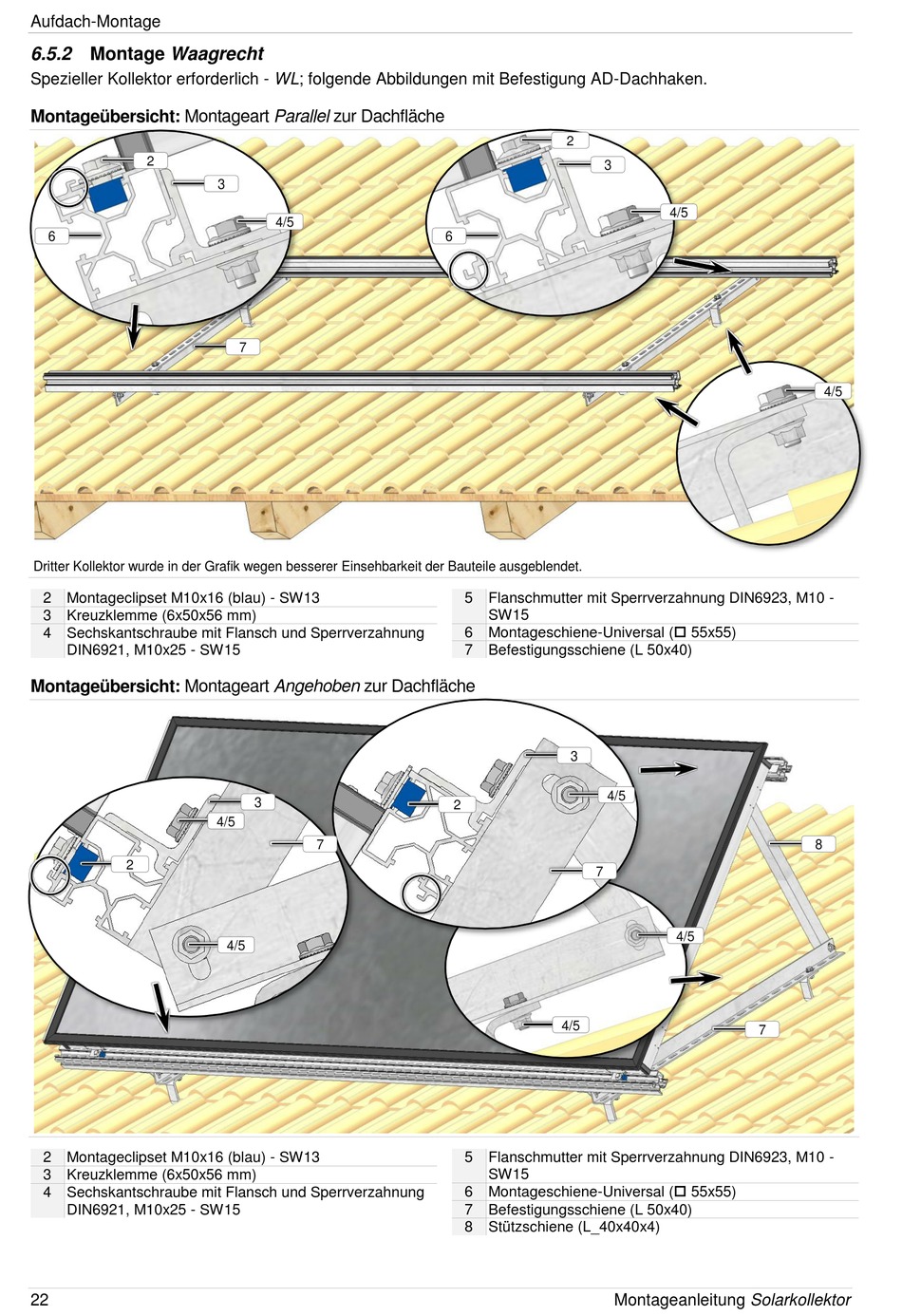

6.5.2 Montage Waagrecht
Spezieller Kollektor erforderlich - WL; folgende Abbildungen mit Befestigung AD-Dachhaken.
Montageübersicht: Montageart Parallel zur Dachfläche
2
6
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageübersicht: Montageart Angehoben zur Dachfläche
2
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
22
3
4/5
7
3
4/5
7
4/5
2
3
6
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
3
4/5
2
7
4/5
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
8 Stützschiene (L_40x40x4)
Montageanleitung Solarkollektor
4/5
4/5
8
4/5
7
