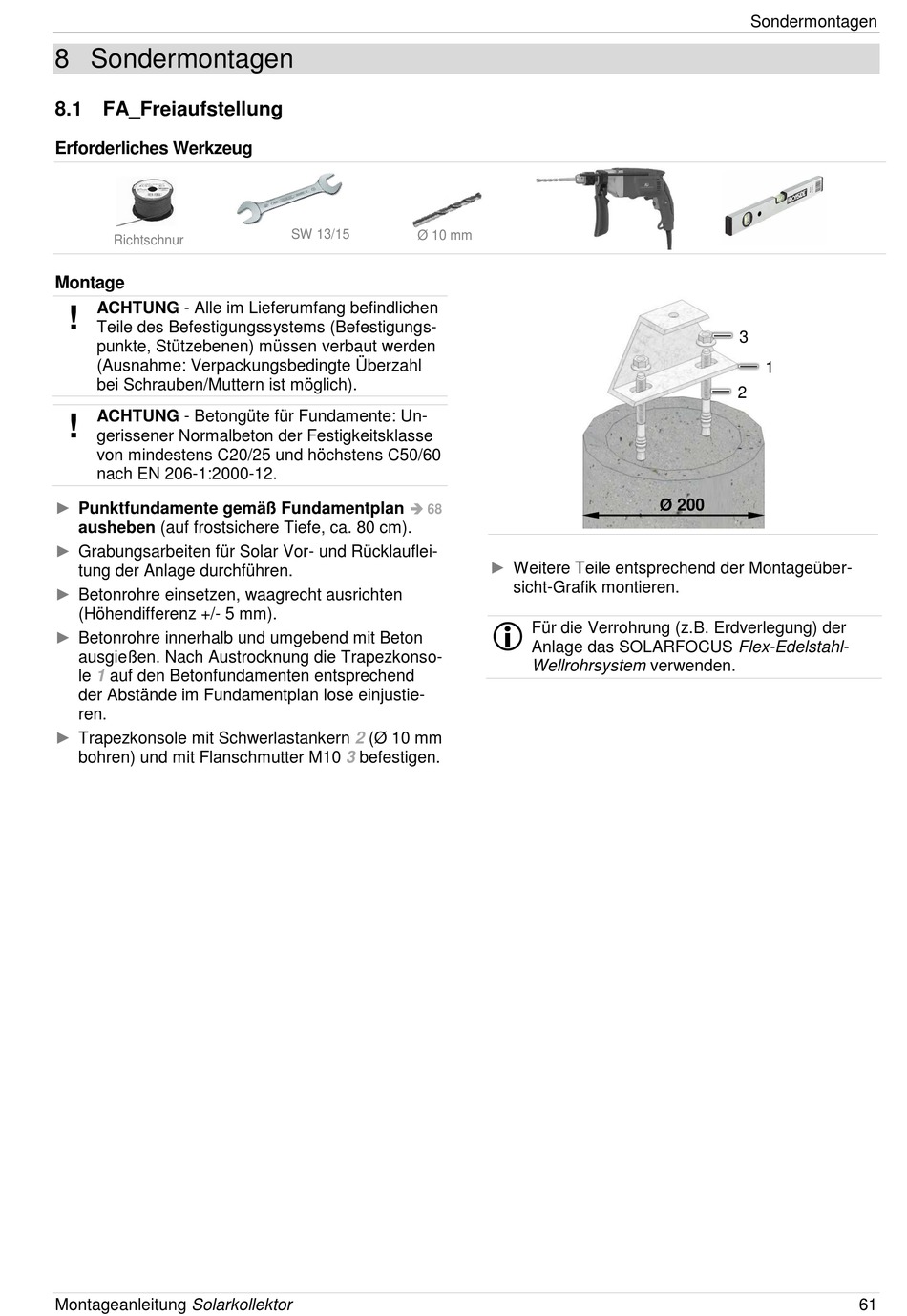

8 Sondermontagen
8.1 FA_Freiaufstellung
Erforderliches Werkzeug
Richtschnur
Montage
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
ACHTUNG - Betongüte für Fundamente: Un-
!
gerissener Normalbeton der Festigkeitsklasse
von mindestens C20/25 und höchstens C50/60
nach EN 206-1:2000-12.
►
Punktfundamente gemäß Fundamentplan
ausheben (auf frostsichere Tiefe, ca. 80 cm).
►
Grabungsarbeiten für Solar Vor- und Rücklauflei-
tung der Anlage durchführen.
►
Betonrohre einsetzen, waagrecht ausrichten
(Höhendifferenz +/- 5 mm).
►
Betonrohre innerhalb und umgebend mit Beton
ausgießen. Nach Austrocknung die Trapezkonso-
le
1
auf den Betonfundamenten entsprechend
der Abstände im Fundamentplan lose einjustie-
ren.
►
Trapezkonsole mit Schwerlastankern
bohren) und mit Flanschmutter M10
Montageanleitung Solarkollektor
SW 13/15
Ø 10 mm
68
2
(Ø 10 mm
3
befestigen.
Ø 200
►
Weitere Teile entsprechend der Montageüber-
sicht-Grafik montieren.
Für die Verrohrung (z.B. Erdverlegung) der
Anlage das SOLARFOCUS Flex-Edelstahl-
Wellrohrsystem verwenden.
Sondermontagen
3
1
2
mm
61
