Indach-Montage

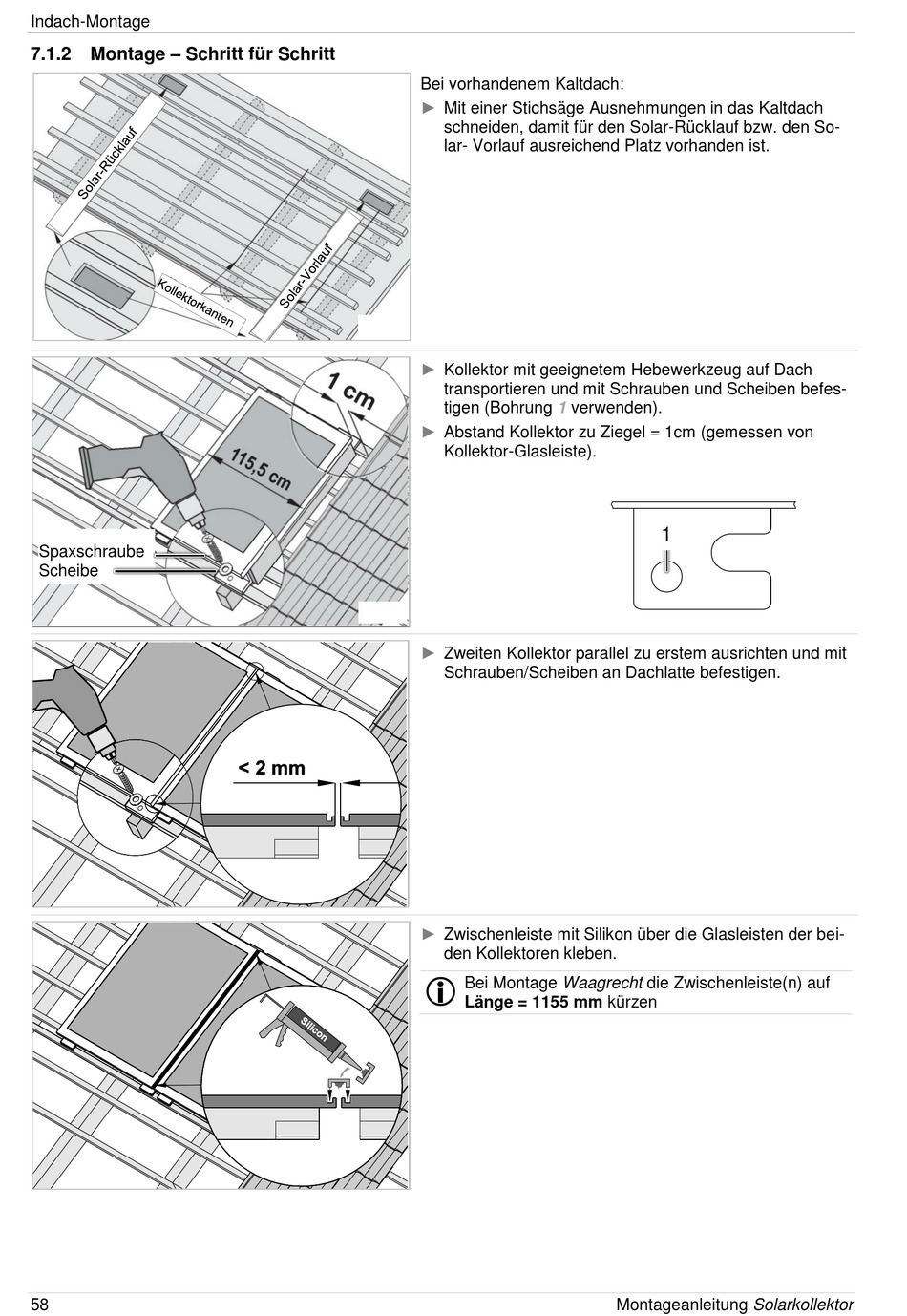

7.1.2 Montage – Schritt für Schritt
Spaxschraube
Scheibe
58
Bei vorhandenem Kaltdach:
►
Mit einer Stichsäge Ausnehmungen in das Kaltdach
schneiden, damit für den Solar-Rücklauf bzw. den So-
lar- Vorlauf ausreichend Platz vorhanden ist.
►
Kollektor mit geeignetem Hebewerkzeug auf Dach
transportieren und mit Schrauben und Scheiben befes-
tigen (Bohrung
1
verwenden).
►
Abstand Kollektor zu Ziegel = 1cm (gemessen von
Kollektor-Glasleiste).
►
Zweiten Kollektor parallel zu erstem ausrichten und mit
Schrauben/Scheiben an Dachlatte befestigen.
►
Zwischenleiste mit Silikon über die Glasleisten der bei-
den Kollektoren kleben.
Bei Montage Waagrecht die Zwischenleiste(n) auf
Länge = 1155 mm kürzen
1
Montageanleitung Solarkollektor
