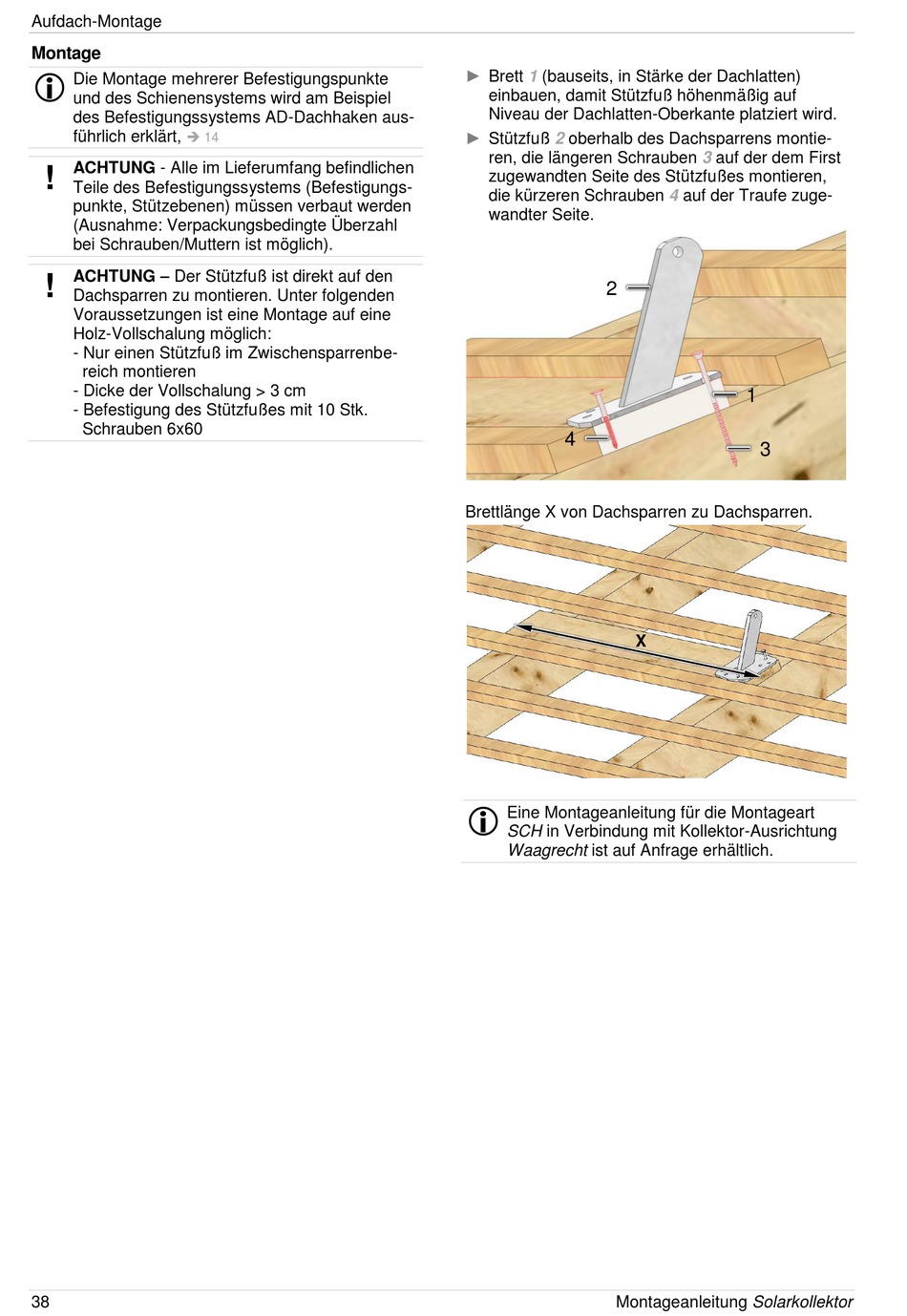

Aufdach-Montage
Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
führlich erklärt,
14
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
ACHTUNG – Der Stützfuß ist direkt auf den
!
Dachsparren zu montieren. Unter folgenden
Voraussetzungen ist eine Montage auf eine
Holz-Vollschalung möglich:
- Nur einen Stützfuß im Zwischensparrenbe-
reich montieren
- Dicke der Vollschalung > 3 cm
- Befestigung des Stützfußes mit 10 Stk.
Schrauben 6x60
38
►
Brett
1
(bauseits, in Stärke der Dachlatten)
einbauen, damit Stützfuß höhenmäßig auf
Niveau der Dachlatten-Oberkante platziert wird.
►
Stützfuß
2
oberhalb des Dachsparrens montie-
ren, die längeren Schrauben
zugewandten Seite des Stützfußes montieren,
die kürzeren Schrauben
wandter Seite.
2
4
Brettlänge X von Dachsparren zu Dachsparren.
X
Eine Montageanleitung für die Montageart
SCH in Verbindung mit Kollektor-Ausrichtung
Waagrecht ist auf Anfrage erhältlich.
