Sondermontagen

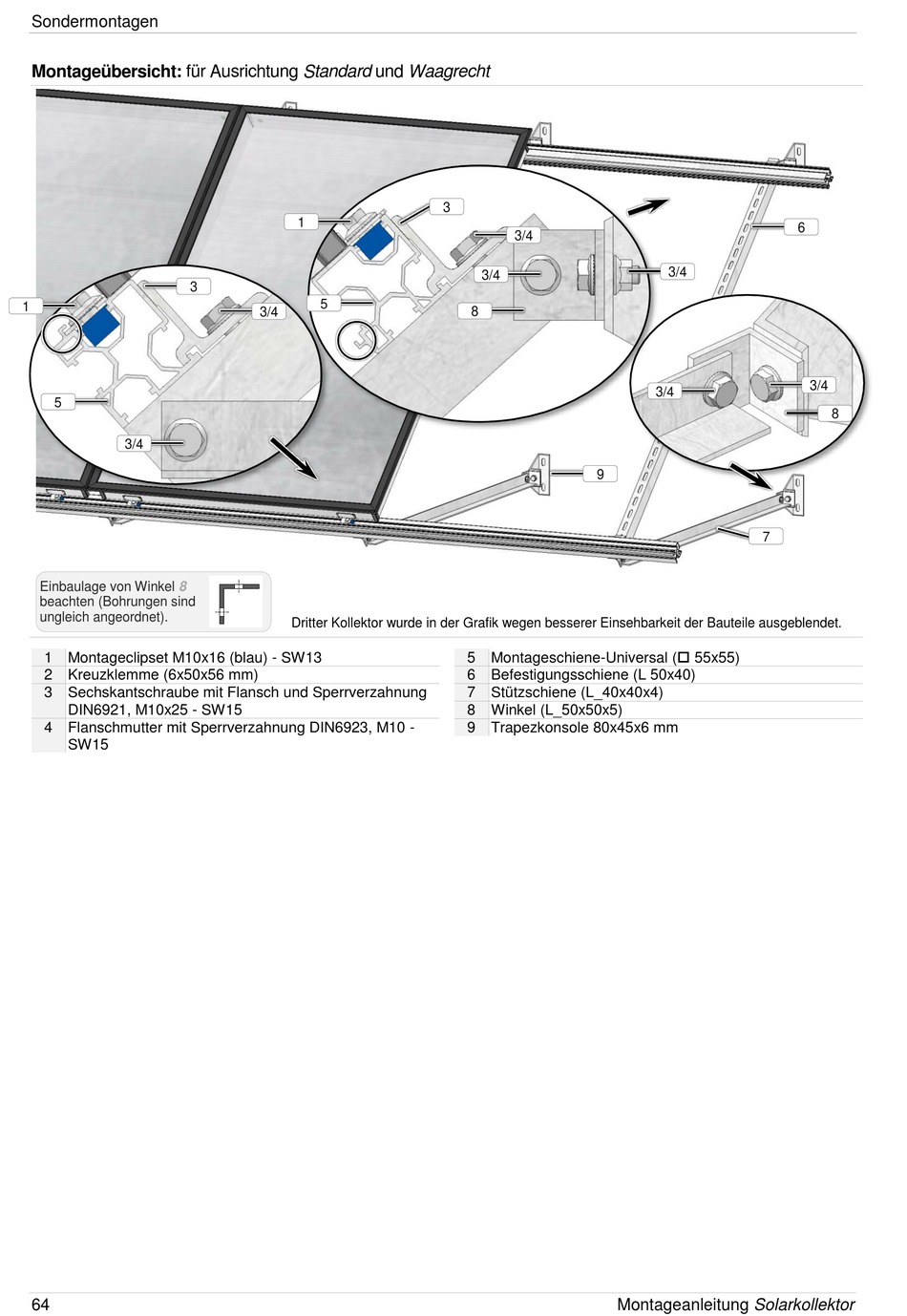

Montageübersicht: für Ausrichtung Standard und Waagrecht
3
1
5
3/4
Einbaulage von Winkel
8
beachten (Bohrungen sind
ungleich angeordnet).
1 Montageclipset M10x16 (blau) - SW13
2 Kreuzklemme (6x50x56 mm)
3 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
4 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
64
1
5
3/4
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
3
3/4
3/4
8
9
5 Montageschiene-Universal ( 55x55)
6 Befestigungsschiene (L 50x40)
7 Stützschiene (L_40x40x4)
8 Winkel (L_50x50x5)
9 Trapezkonsole 80x45x6 mm
3/4
3/4
7
Montageanleitung Solarkollektor
6
3/4
8
