6.5.9 SCH_ Schiefer
2
1a Stützfuß
1b Flanschmutter mit Sperrverzahnung DIN 6923, M10 -
SW15
1c Winkel (L_50x50x5)
1d Scheibe DIN 9021 M12
Erforderliches Werkzeug
Richtschnur
Aufteilung der Befestigungspunkte
[mm]
Ausrichtung
1
Richtet sich nach dem Sparrenabstand,
Maß
2
Maß
[1]
Maß gültig für alle Anhebungswinkel

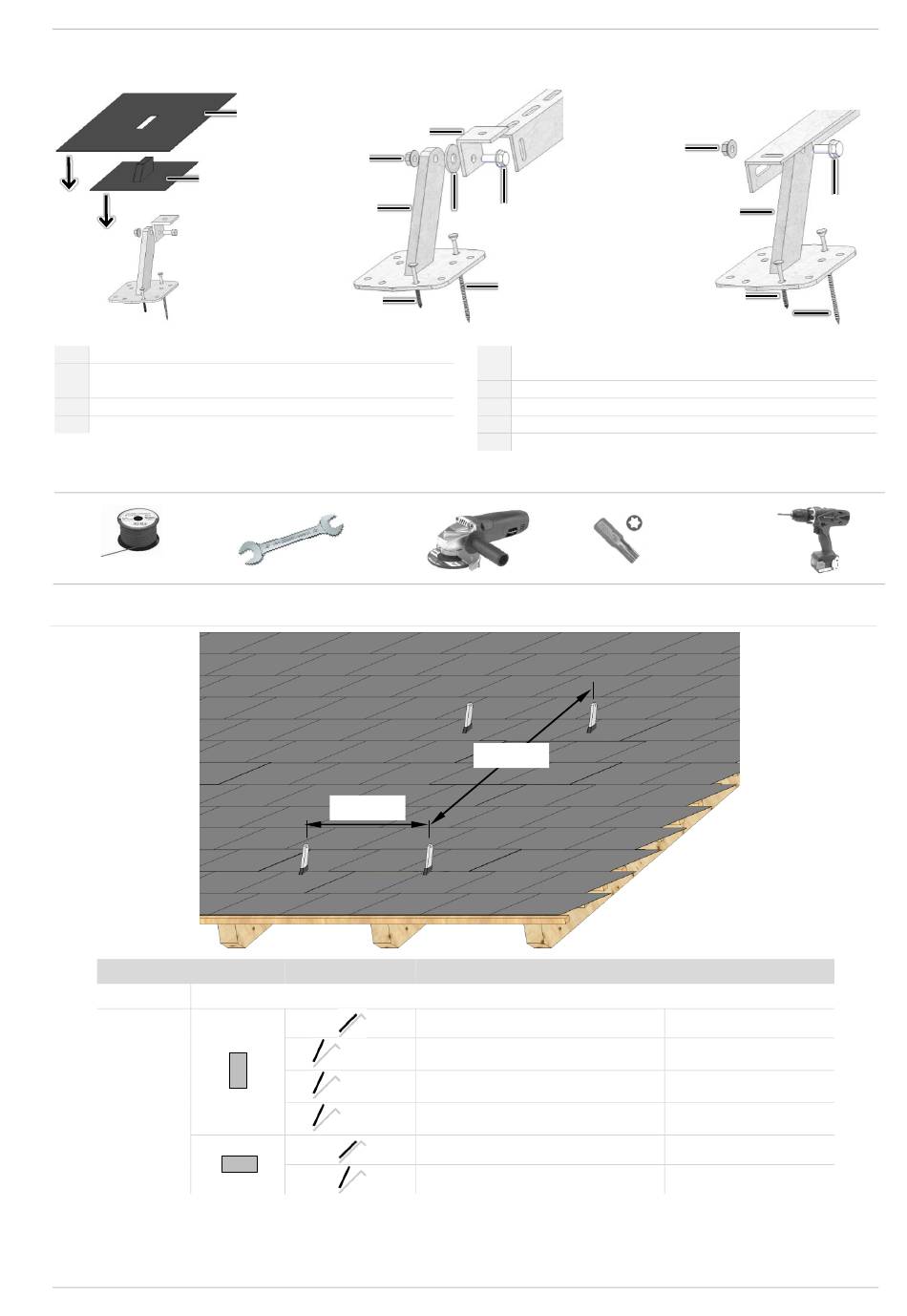

Montageanleitung Solarkollektor
3
1c
1b
1a
1f
SW 13/15
1
:______
Montageart
20 Grad
45 Grad
70 Grad
parallel zur Dachfläche
1e
1d
1g
1e Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x30 - SW15
1f S-SPS-VZ/6x60-TGEW
1g S-SPS-VZ/6x150-TGEW
2 EPDM Gummimatte
3 Alu-Flex Folie selbstklebend (Farbe anthrazit)
2
:______
eco
line
SUN
28 / Sunny
28 / CPC S1
13
1870 – 2170
2050 – 2350
1800 – 2100
1800 – 2100
620 – 920
[1]
810 – 1060
Aufdach-Montage
angehoben
1b
1a
1f
1g
TX 30
(Lieferumfang)
eco
SUN
21
1246 – 1546
1450 – 1750
1200 – 1500
1200 – 1500
-
-
1e
37
