Sondermontagen

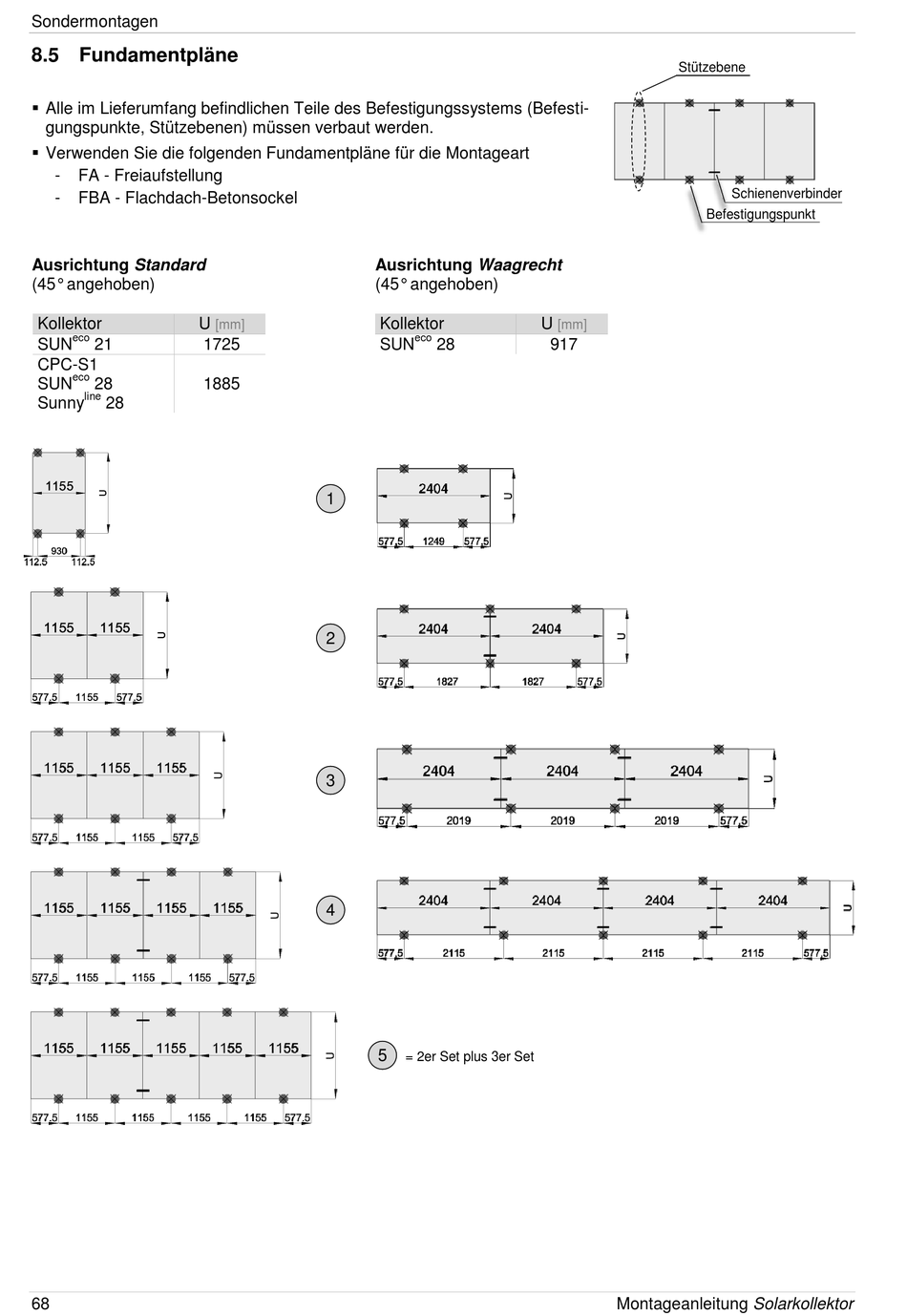

8.5 Fundamentpläne
Alle im Lieferumfang befindlichen Teile des Befestigungssystems (Befesti-
gungspunkte, Stützebenen) müssen verbaut werden.
Verwenden Sie die folgenden Fundamentpläne für die Montageart
-
FA - Freiaufstellung
-
FBA - Flachdach-Betonsockel
Ausrichtung Standard
(45° angehoben)
Kollektor
U
eco
SUN
21
CPC-S1
eco
SUN
28
line
Sunny
28
68
[mm]
1725
1885
1
2
3
4
Ausrichtung Waagrecht
(45° angehoben)
Kollektor
U
eco
SUN
28
5
= 2er Set plus 3er Set
Stützebene
Befestigungspunkt
[mm]
917
Montageanleitung Solarkollektor
Schienenverbinder
