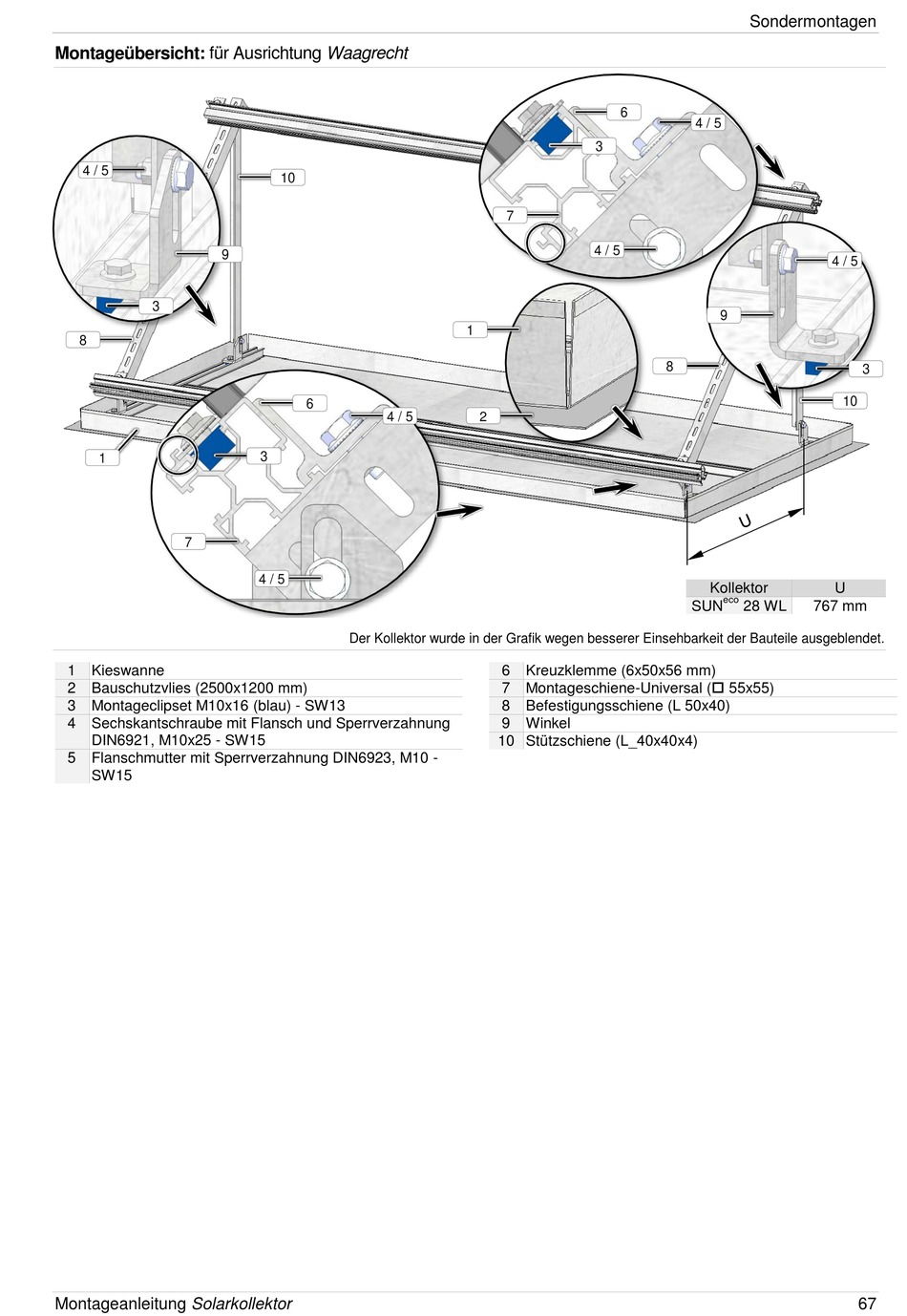

Montageübersicht: für Ausrichtung Waagrecht
4 / 5
9
3
8
1
7
1 Kieswanne
2 Bauschutzvlies (2500x1200 mm)
3 Montageclipset M10x16 (blau) - SW13
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
Montageanleitung Solarkollektor
10
6
4 / 5
3
4 / 5
Der Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
6
3
7
4 / 5
1
2
6 Kreuzklemme (6x50x56 mm)
7 Montageschiene-Universal ( 55x55)
8 Befestigungsschiene (L 50x40)
9 Winkel
10 Stützschiene (L_40x40x4)
Sondermontagen
4 / 5
4 / 5
9
8
Kollektor
U
eco
SUN
28 WL
767 mm
3
10
67
