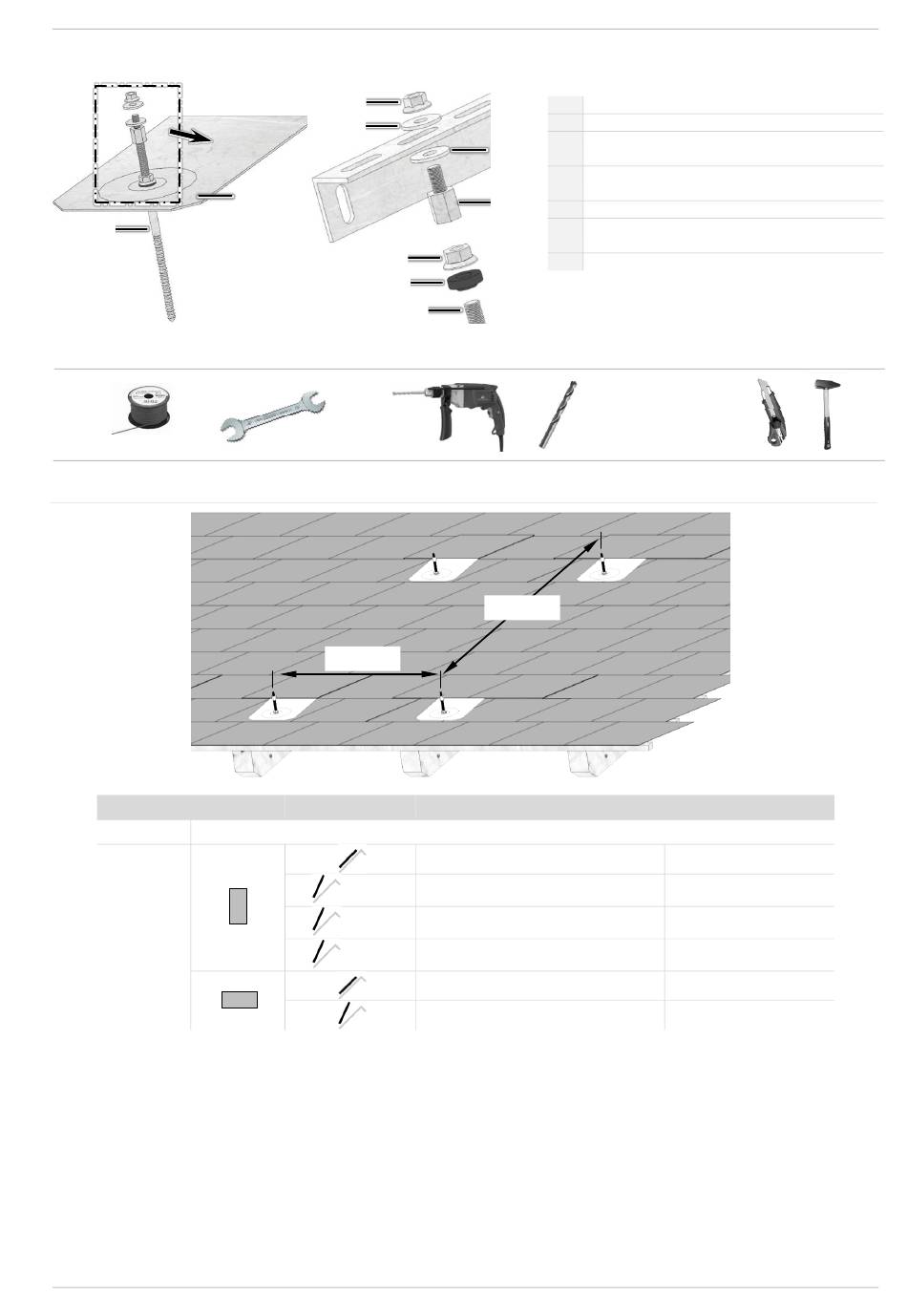

6.5.11 SEP_Stockschraube mit Edelstahlblech
1a
Erforderliches Werkzeug
Richtschnur
Aufteilung der Befestigungspunkte
[mm]
Ausrichtung
1
Richtet sich nach dem Sparrenabstand,
Maß
2
Maß
[1]
Maß gültig für alle Anhebungswinkel
Montageanleitung Solarkollektor
1f
1e
1g
1c
1b
1a
SW 13/15/17/18
1
:______
Montageart
20 Grad
45 Grad
70 Grad
1a Stockschraube M12x300
1b Gummidichtung
1c Flanschmutter mit Sperrverzahnung DIN
1e
6923, M12 - SW18
1d Gewinde-Reduzierstück M12IG zu M10AG -
SW17
1d
1e Scheibe DIN 9021 M10 A2
1f Flanschmutter mit Sperrverzahnung DIN
6923, M10 - SW15
1g Edelstahlblech 390x250 mm
Ø 8 mm (L=300mm)
Ø 14 mm
2
:______
eco
line
SUN
28 / Sunny
28 / CPC S1
13
1870 – 2170
2050 – 2350
1800 – 2100
1800 – 2100
620 – 920
[1]
810 – 1060
Aufdach-Montage
eco
SUN
21
1246 – 1546
1450 – 1750
1200 – 1500
1200 – 1500
-
-
43
