Aufdach-Montage

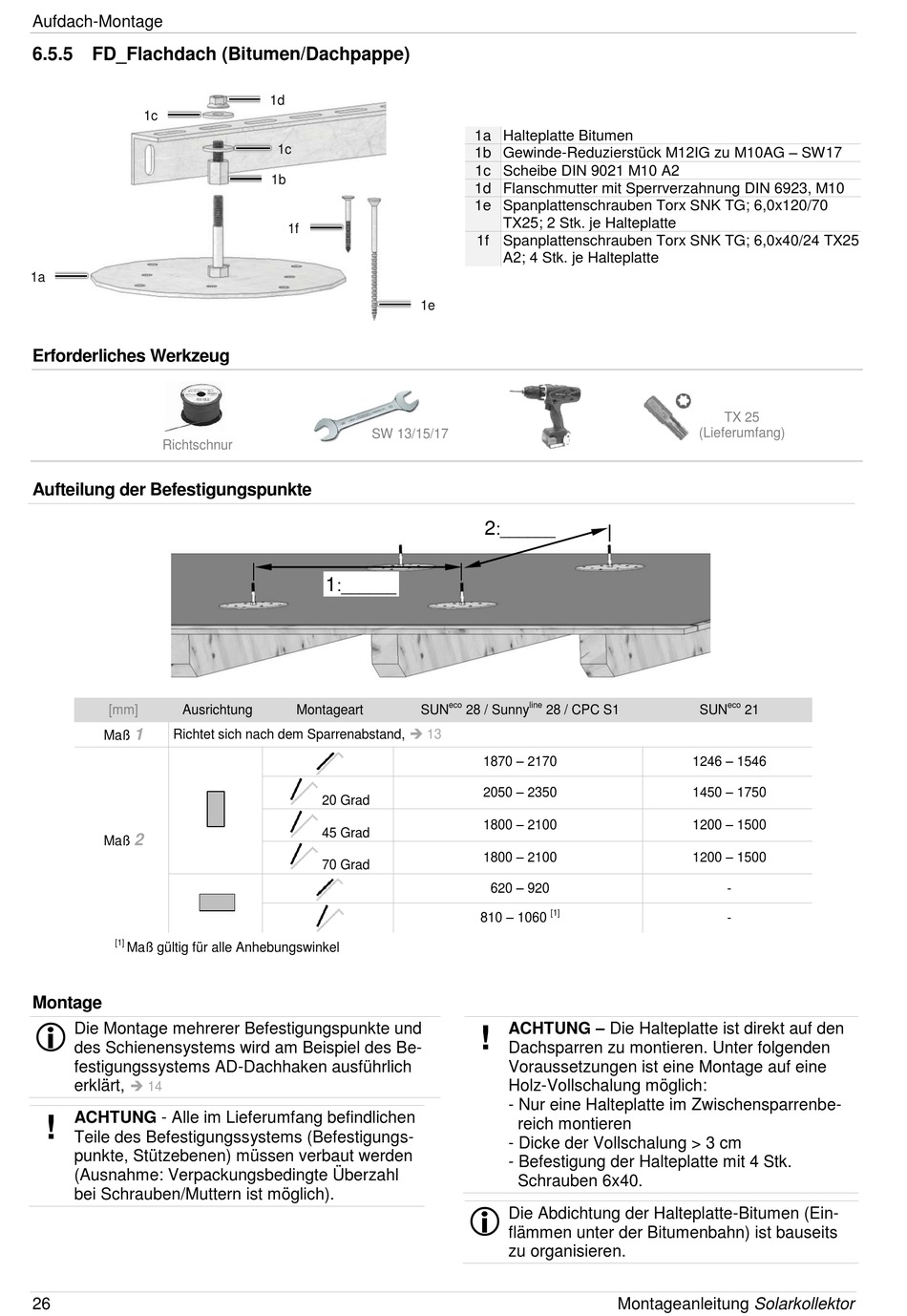

6.5.5 FD_Flachdach (Bitumen/Dachpappe)
1c
1a
Erforderliches Werkzeug
Richtschnur
Aufteilung der Befestigungspunkte
[mm]
Ausrichtung
1
Richtet sich nach dem Sparrenabstand,
Maß
2
Maß
[1]
Maß gültig für alle Anhebungswinkel
Montage
Die Montage mehrerer Befestigungspunkte und
des Schienensystems wird am Beispiel des Be-
festigungssystems AD-Dachhaken ausführlich
erklärt,
14
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
26
1d
1c
1b
1f
1e
SW 13/15/17
1
:______
Montageart
SUN
13
20 Grad
45 Grad
70 Grad
1a Halteplatte Bitumen
1b Gewinde-Reduzierstück M12IG zu M10AG – SW17
1c Scheibe DIN 9021 M10 A2
1d Flanschmutter mit Sperrverzahnung DIN 6923, M10
1e Spanplattenschrauben Torx SNK TG; 6,0x120/70
TX25; 2 Stk. je Halteplatte
1f Spanplattenschrauben Torx SNK TG; 6,0x40/24 TX25
A2; 4 Stk. je Halteplatte
2
:______
eco
line
28 / Sunny
28 / CPC S1
1870 – 2170
2050 – 2350
1800 – 2100
1800 – 2100
620 – 920
810 – 1060
[1]
ACHTUNG – Die Halteplatte ist direkt auf den
!
Dachsparren zu montieren. Unter folgenden
Voraussetzungen ist eine Montage auf eine
Holz-Vollschalung möglich:
- Nur eine Halteplatte im Zwischensparrenbe-
reich montieren
- Dicke der Vollschalung > 3 cm
- Befestigung der Halteplatte mit 4 Stk.
Schrauben 6x40.
Die Abdichtung der Halteplatte-Bitumen (Ein-
flämmen unter der Bitumenbahn) ist bauseits
zu organisieren.
Montageanleitung Solarkollektor
TX 25
(Lieferumfang)
eco
SUN
21
1246 – 1546
1450 – 1750
1200 – 1500
1200 – 1500
-
-
