Aufdach-Montage

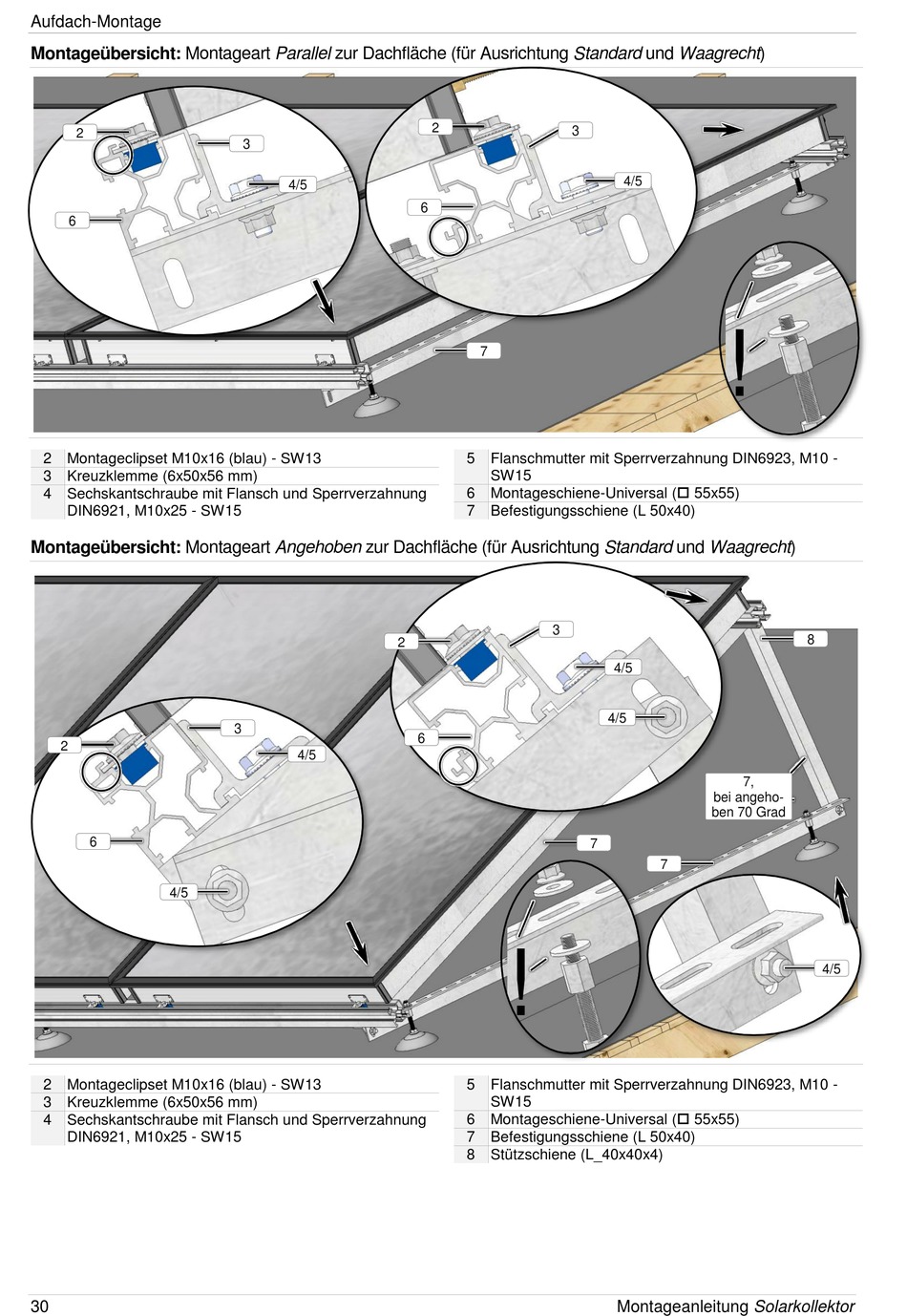

Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
2
6
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht)
2
6
4/5
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
30
3
4/5
2
3
4/5
2
3
6
7
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
3
6
!
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
8 Stützschiene (L_40x40x4)
4/5
!
4/5
4/5
7,
bei angeho-
4
ben 70 Grad
7
7
Montageanleitung Solarkollektor
8
4/5
