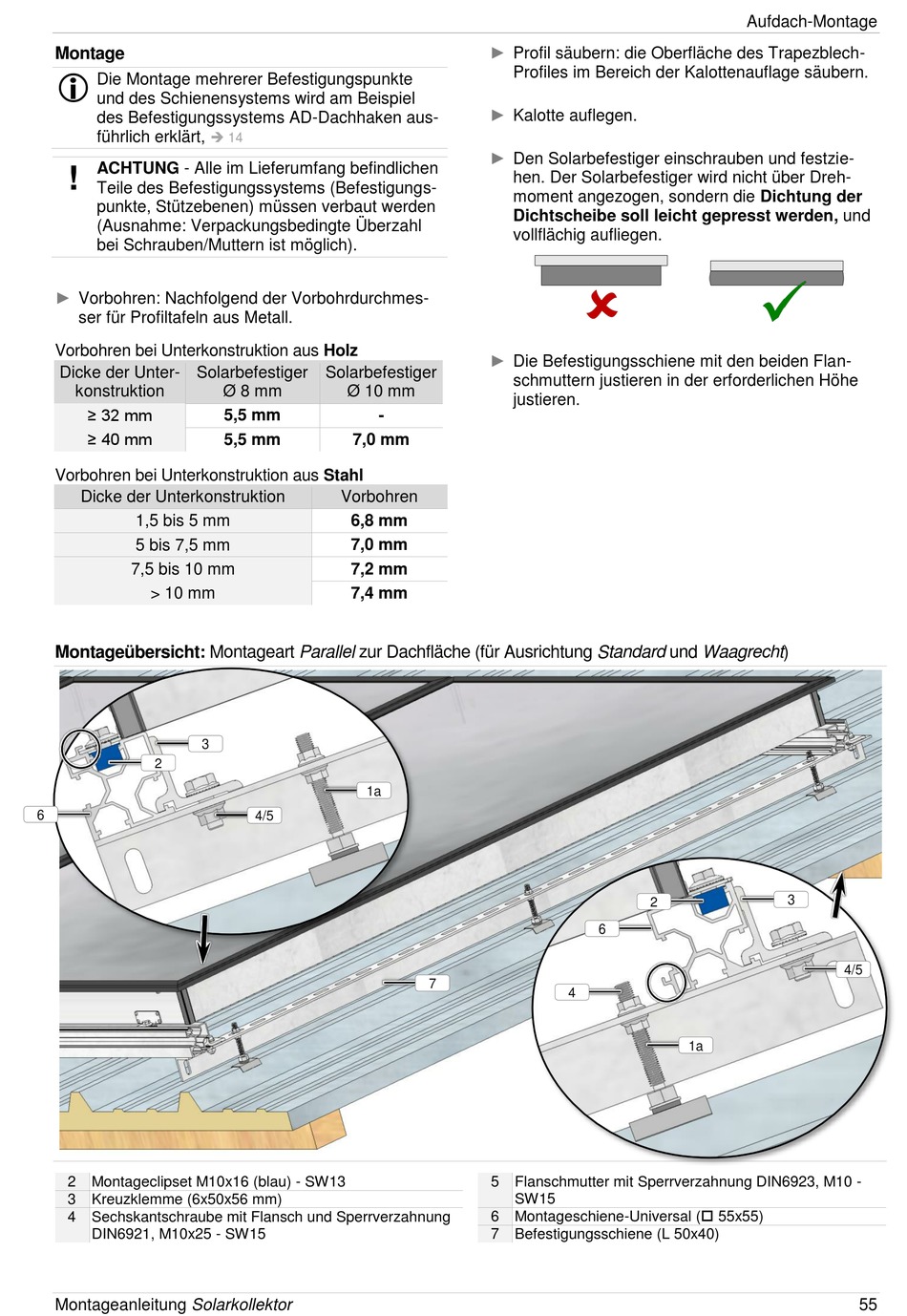

Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
führlich erklärt,
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
►
Vorbohren: Nachfolgend der Vorbohrdurchmes-
ser für Profiltafeln aus Metall.
Vorbohren bei Unterkonstruktion aus Holz
Dicke der Unter-
Solarbefestiger
konstruktion
≥ 32 mm
≥ 40 mm
Vorbohren bei Unterkonstruktion aus Stahl
Dicke der Unterkonstruktion
1,5 bis 5 mm
5 bis 7,5 mm
7,5 bis 10 mm
> 10 mm
Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
3
2
6
2 Montageclipset M10x16 (blau) - SW13
3 Kreuzklemme (6x50x56 mm)
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageanleitung Solarkollektor
14
Solarbefestiger
Ø 8 mm
Ø 10 mm
5,5 mm
-
5,5 mm
7,0 mm
Vorbohren
6,8 mm
7,0 mm
7,2 mm
7,4 mm
1a
4/5
►
Profil säubern: die Oberfläche des Trapezblech-
Profiles im Bereich der Kalottenauflage säubern.
►
Kalotte auflegen.
►
Den Solarbefestiger einschrauben und festzie-
hen. Der Solarbefestiger wird nicht über Dreh-
moment angezogen, sondern die Dichtung der
Dichtscheibe soll leicht gepresst werden, und
vollflächig aufliegen.
►
Die Befestigungsschiene mit den beiden Flan-
schmuttern justieren in der erforderlichen Höhe
justieren.
6
7
4
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
6 Montageschiene-Universal ( 55x55)
7 Befestigungsschiene (L 50x40)
Aufdach-Montage
3
2
1a
4/5
55
