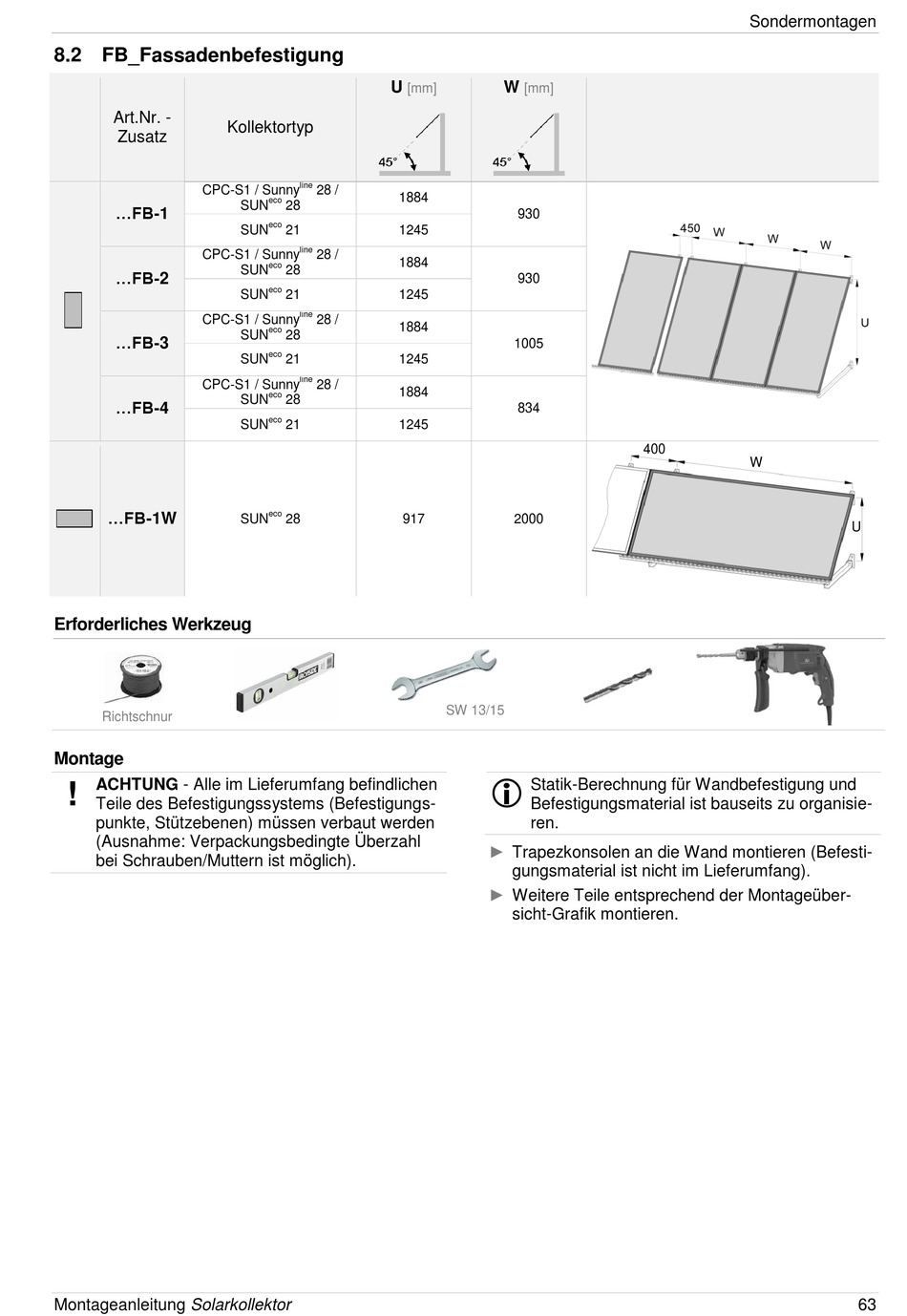

8.2 FB_Fassadenbefestigung
Art.Nr. -
Zusatz
CPC-S1 / Sunny
...FB-1
CPC-S1 / Sunny
...FB-2
CPC-S1 / Sunny
...FB-3
CPC-S1 / Sunny
...FB-4
...FB-1W
Erforderliches Werkzeug
Richtschnur
Montage
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
Montageanleitung Solarkollektor
U
Kollektortyp
line
28 /
eco
SUN
28
eco
SUN
21
line
28 /
eco
SUN
28
eco
SUN
21
line
28 /
eco
SUN
28
eco
SUN
21
line
28 /
eco
SUN
28
eco
SUN
21
eco
SUN
28
W
[mm]
[mm]
1884
930
1245
1884
930
1245
1884
1005
1245
1884
834
1245
917
2000
SW 13/15
Statik-Berechnung für Wandbefestigung und
Befestigungsmaterial ist bauseits zu organisie-
ren.
►
Trapezkonsolen an die Wand montieren (Befesti-
gungsmaterial ist nicht im Lieferumfang).
►
Weitere Teile entsprechend der Montageüber-
sicht-Grafik montieren.
Sondermontagen
400
W
U
63
