Aufdach-Montage
Montage
Die Montage mehrerer Befestigungspunkte
und des Schienensystems wird am Beispiel
des Befestigungssystems AD-Dachhaken aus-
führlich erklärt,
14
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).

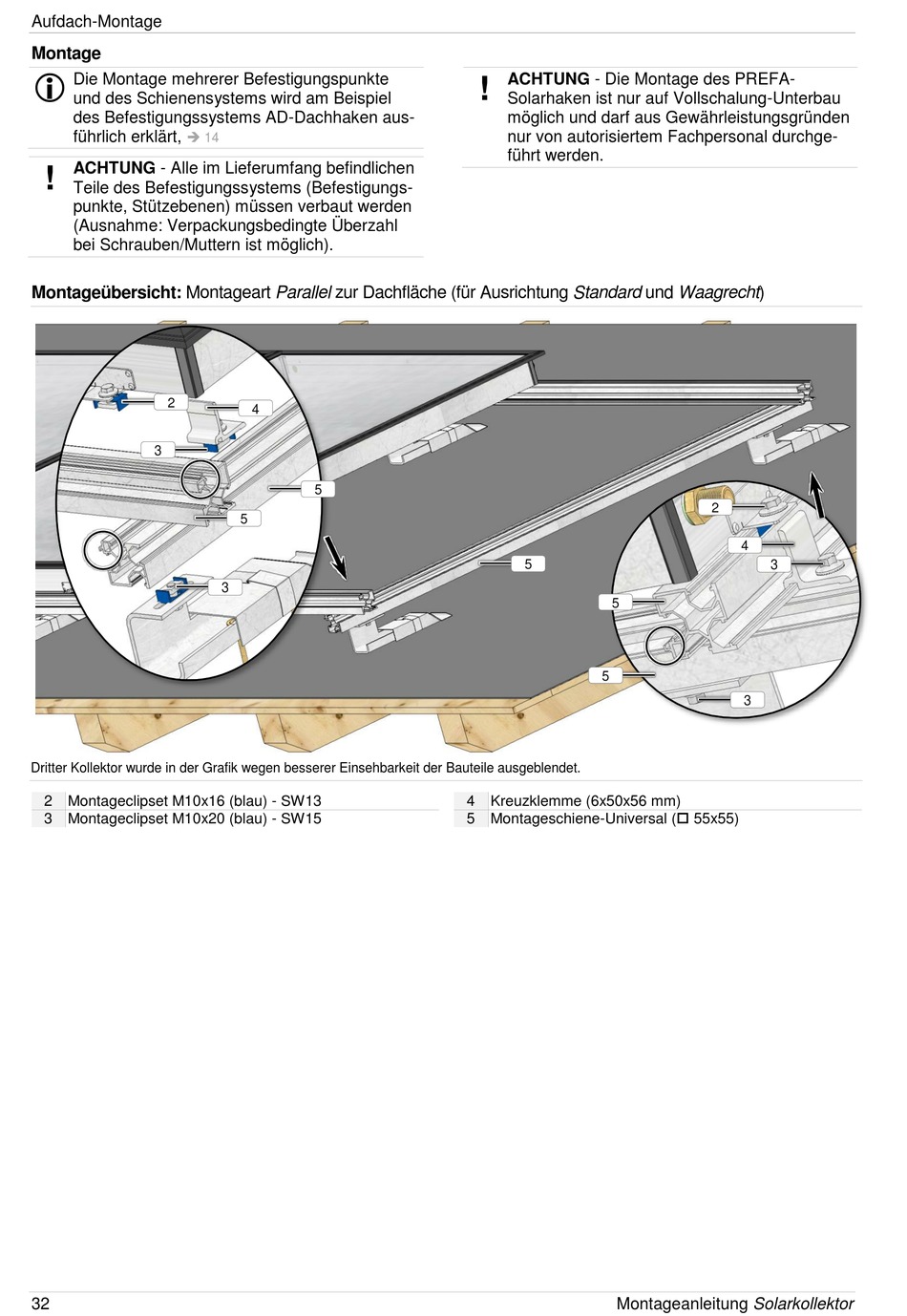

Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
2
3
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
2 Montageclipset M10x16 (blau) - SW13
3 Montageclipset M10x20 (blau) - SW15
32
4
5
5
3
ACHTUNG - Die Montage des PREFA-
!
Solarhaken ist nur auf Vollschalung-Unterbau
möglich und darf aus Gewährleistungsgründen
nur von autorisiertem Fachpersonal durchge-
führt werden.
5
5
5
4 Kreuzklemme (6x50x56 mm)
5 Montageschiene-Universal ( 55x55)
Montageanleitung Solarkollektor
2
4
3
3
