Angaben zum Kollektor

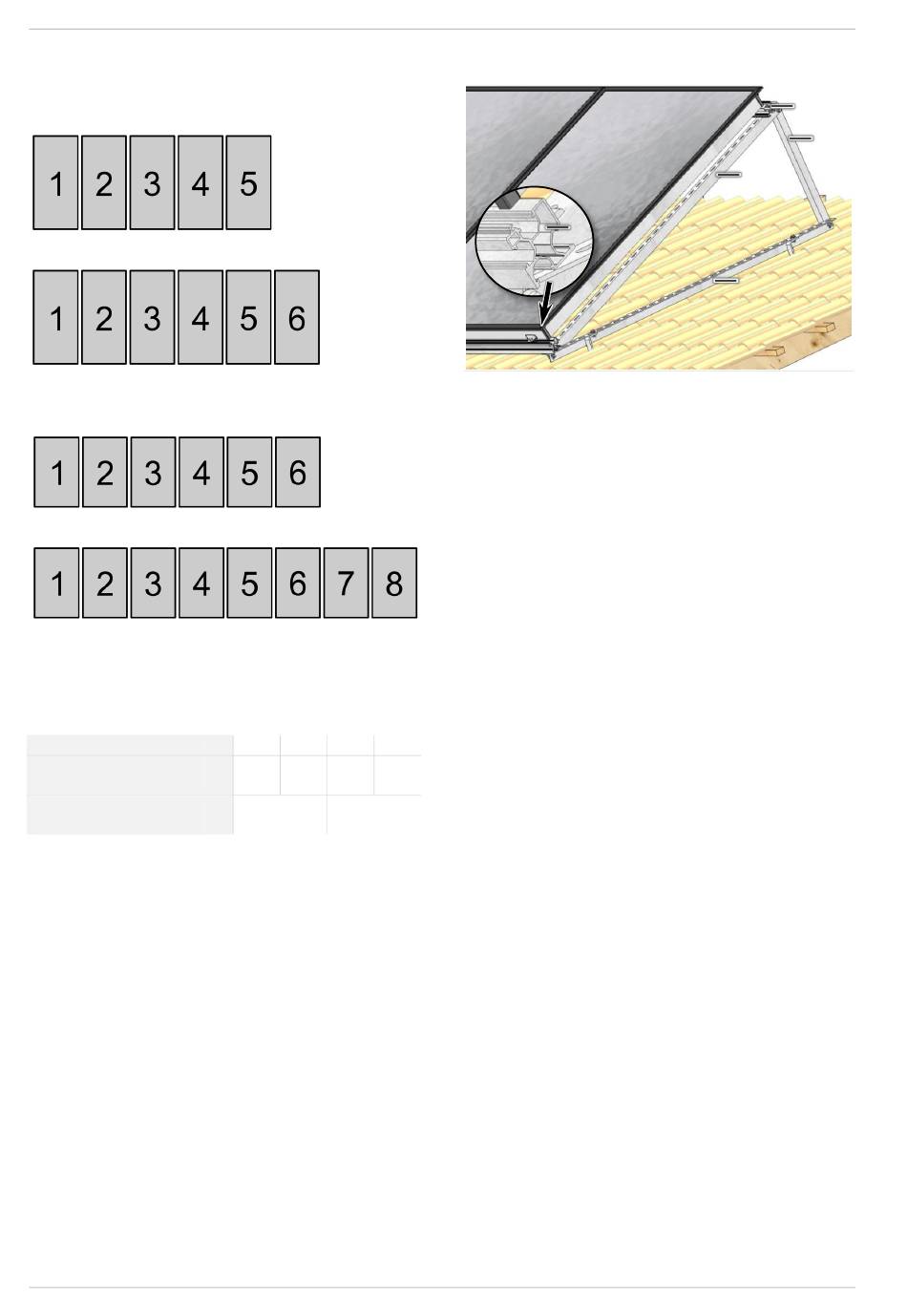

5.3.1 Obergrenzen für Kollektor-
Serienschaltung
eco
Kollektortyp SUN
28
HighFlow: maximal 5 Kollektoren in Serie
LowFlow: maximal 6 Kollektoren in Serie
eco
Kollektortyp SUN
21
HighFlow: maximal 6 Kollektoren in Serie
LowFlow: maximal 8 Kollektoren in Serie
5.4 Anschluss des Kollektorfeldes an
den Wärmeträgerkreislauf
Dimension von Rohranschlüssen bei Kollektor-
gruppen bis 20 m²
Größe Kollektorfeld
Rohrdurchmesser bei
Kuper
Rohrdurchmesser bei
Edelstahl-Wellrohr
Angaben sind Richtwerte (gültig für Auslegung
HighFlow). Bei zusätzlichen Widerständen (Bögen,
Armaturen) oder Leitungslängen von mehr als 20 m
die nächst größere Dimension wählen.
6
~5
~7,5 ~12,5 ~25
m²
15
18
22
mm
DN 20
DN 25
5.5 Bezeichnung der Bauteile
1
Montageschiene-Universal
2
Befestigungsschiene
3
Stützschiene
28
1
Montageanleitung Solarkollektor
1
3
2
2
