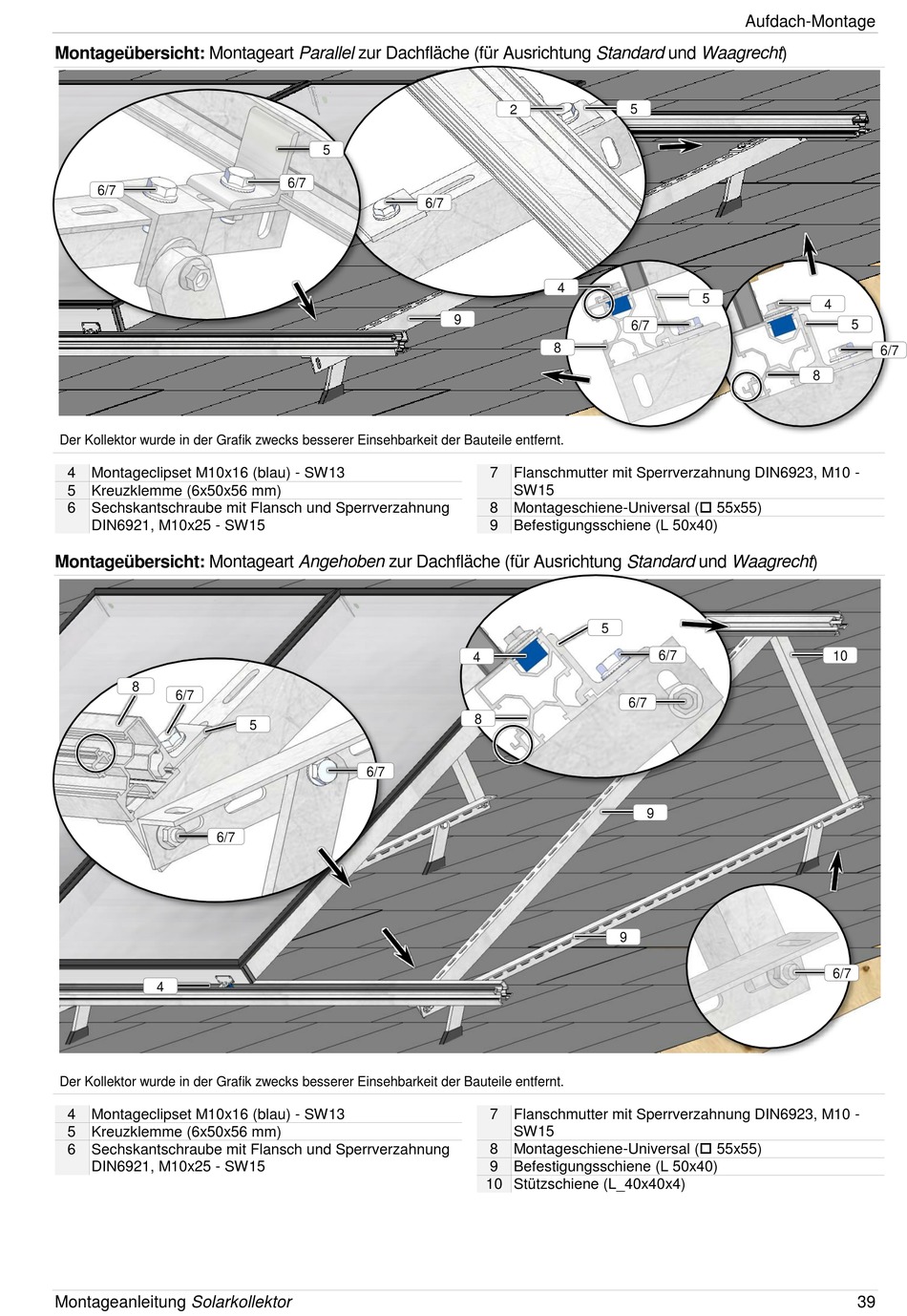

Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
6/7
Der Kollektor wurde in der Grafik zwecks besserer Einsehbarkeit der Bauteile entfernt.
4 Montageclipset M10x16 (blau) - SW13
5 Kreuzklemme (6x50x56 mm)
6 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht)
8
6/7
6/7
4
Der Kollektor wurde in der Grafik zwecks besserer Einsehbarkeit der Bauteile entfernt.
4 Montageclipset M10x16 (blau) - SW13
5 Kreuzklemme (6x50x56 mm)
6 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageanleitung Solarkollektor
5
6/7
5
6/7
2
6/7
4
9
8
7 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
8 Montageschiene-Universal ( 55x55)
9 Befestigungsschiene (L 50x40)
4
8
7 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
8 Montageschiene-Universal ( 55x55)
9 Befestigungsschiene (L 50x40)
10 Stützschiene (L_40x40x4)
Aufdach-Montage
5
5
6/7
5
6/7
6/7
9
9
4
5
6/7
8
10
6/7
