Sondermontagen

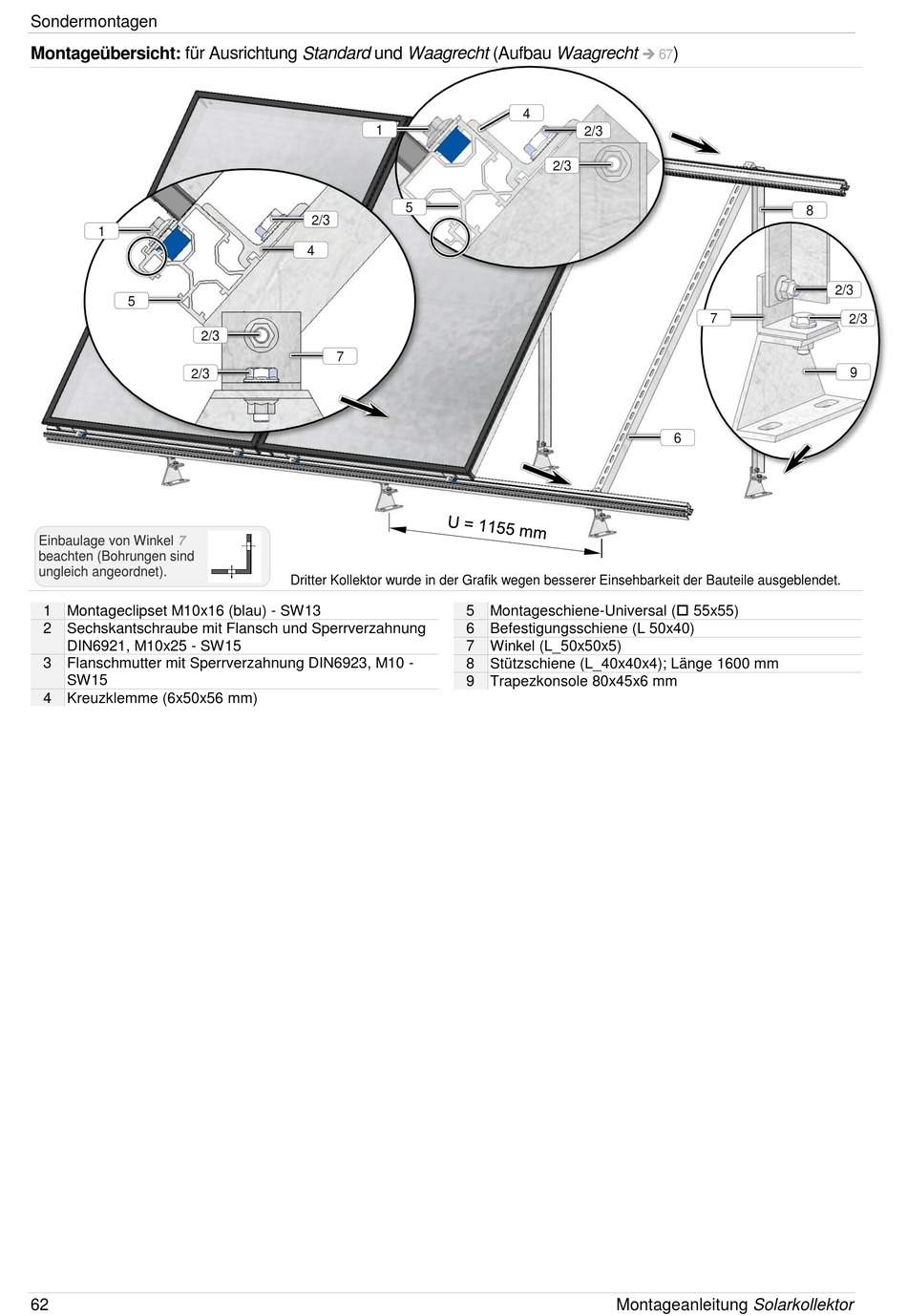

Montageübersicht: für Ausrichtung Standard und Waagrecht (Aufbau Waagrecht
1
5
2/3
2/3
Einbaulage von Winkel
7
beachten (Bohrungen sind
ungleich angeordnet).
1 Montageclipset M10x16 (blau) - SW13
2 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
3 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
4 Kreuzklemme (6x50x56 mm)
62
1
5
2/3
4
7
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
4
2/3
2/3
5 Montageschiene-Universal ( 55x55)
6 Befestigungsschiene (L 50x40)
7 Winkel (L_50x50x5)
8 Stützschiene (L_40x40x4); Länge 1600 mm
9 Trapezkonsole 80x45x6 mm
Montageanleitung Solarkollektor
)
67
8
7
6
2/3
2/3
9
