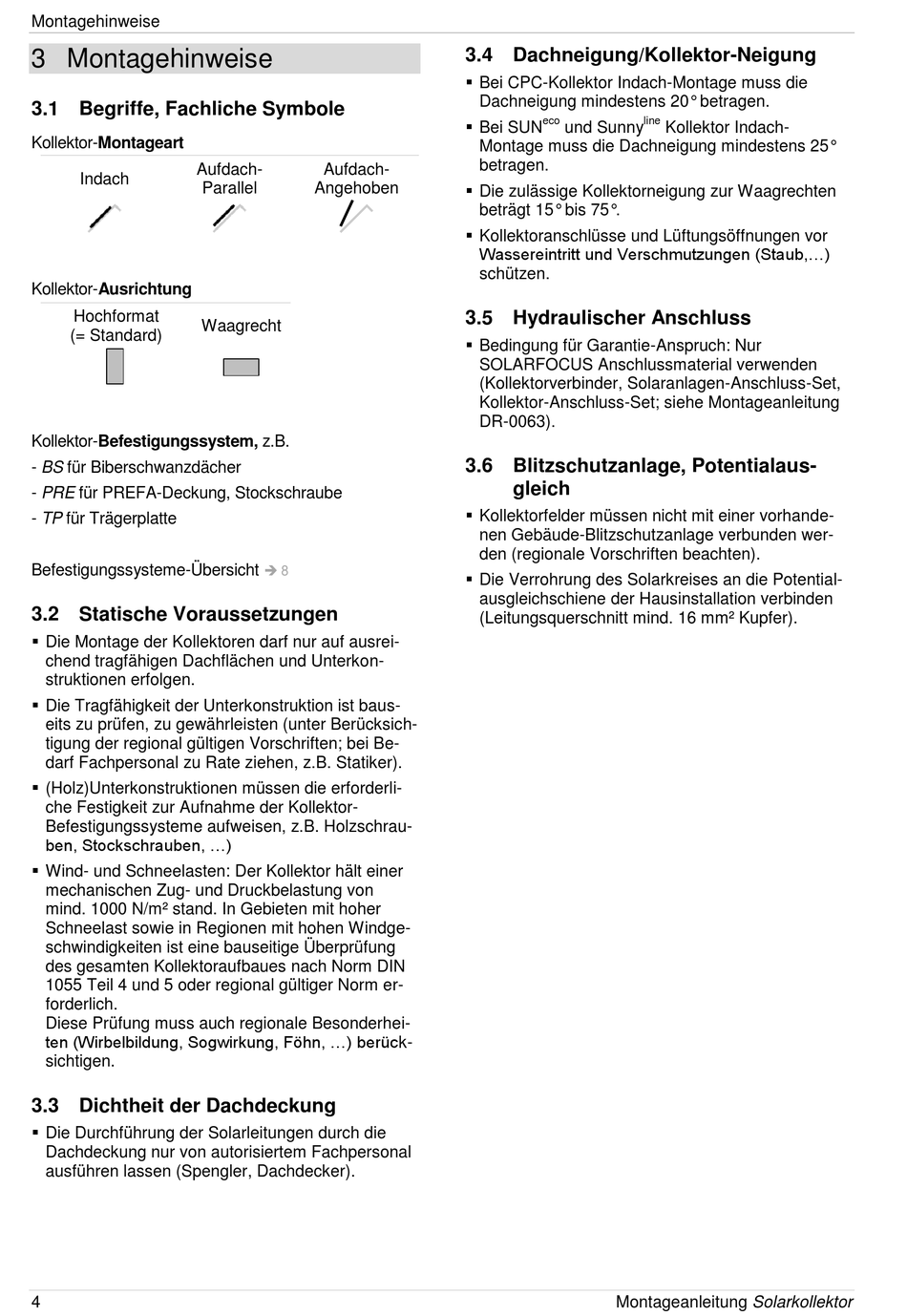

Montagehinweise

3 Montagehinweise

3.1 Begriffe, Fachliche Symbole

Kollektor-Montageart
Aufdach-
Indach
Parallel
Kollektor-Ausrichtung
Hochformat
Waagrecht
(= Standard)
Kollektor-Befestigungssystem, z.B.
- BS für Biberschwanzdächer
- PRE für PREFA-Deckung, Stockschraube
- TP für Trägerplatte
Befestigungssysteme-Übersicht

3.2 Statische Voraussetzungen


Die Montage der Kollektoren darf nur auf ausrei-
chend tragfähigen Dachflächen und Unterkon-
struktionen erfolgen.

Die Tragfähigkeit der Unterkonstruktion ist baus-
eits zu prüfen, zu gewährleisten (unter Berücksich-
tigung der regional gültigen Vorschriften; bei Be-
darf Fachpersonal zu Rate ziehen, z.B. Statiker).

(Holz)Unterkonstruktionen müssen die erforderli-
che Festigkeit zur Aufnahme der Kollektor-
Befestigungssysteme aufweisen, z.B. Holzschrau-
ben, Stockschrauben, ...)

Wind- und Schneelasten: Der Kollektor hält einer
mechanischen Zug- und Druckbelastung von
mind. 1000 N/m² stand. In Gebieten mit hoher
Schneelast sowie in Regionen mit hohen Windge-
schwindigkeiten ist eine bauseitige Überprüfung
des gesamten Kollektoraufbaues nach Norm DIN
1055 Teil 4 und 5 oder regional gültiger Norm er-
forderlich.
Diese Prüfung muss auch regionale Besonderhei-
ten (Wirbelbildung, Sogwirkung, Föhn, ...) berück-
sichtigen.

3.3 Dichtheit der Dachdeckung


Die Durchführung der Solarleitungen durch die
Dachdeckung nur von autorisiertem Fachpersonal
ausführen lassen (Spengler, Dachdecker).
4
Aufdach-
Angehoben
 8

3.4 Dachneigung/Kollektor-Neigung


Bei CPC-Kollektor Indach-Montage muss die
Dachneigung mindestens 20° betragen.
eco

Bei SUN und Sunny
Montage muss die Dachneigung mindestens 25°
betragen.

Die zulässige Kollektorneigung zur Waagrechten
beträgt 15° bis 75°.

Kollektoranschlüsse und Lüftungsöffnungen vor
Wassereintritt und Verschmutzungen (Staub,...)
schützen.

3.5 Hydraulischer Anschluss


Bedingung für Garantie-Anspruch: Nur
SOLARFOCUS Anschlussmaterial verwenden
(Kollektorverbinder, Solaranlagen-Anschluss-Set,
Kollektor-Anschluss-Set; siehe Montageanleitung
DR-0063).
3.6 Blitzschutzanlage, Potentialaus-
gleich

Kollektorfelder müssen nicht mit einer vorhande-
nen Gebäude-Blitzschutzanlage verbunden wer-
den (regionale Vorschriften beachten).

Die Verrohrung des Solarkreises an die Potential-
ausgleichschiene der Hausinstallation verbinden
(Leitungsquerschnitt mind. 16 mm² Kupfer).
