8.4 FDA_Flachdach-Kieswanne
Erforderliches Werkzeug
Richtschnur
Montage
ACHTUNG - Nur für horizontale Flachdächer
!
verwenden. Maximal 5% Entwässerungsgefälle
zulässig.
ACHTUNG - Regionale Windlasten, Gebäude-
!
höhe, Dachhautbeschaffenheit und -
konstruktion beachten. Statiker oder Bausach-
verständigen kontaktieren.

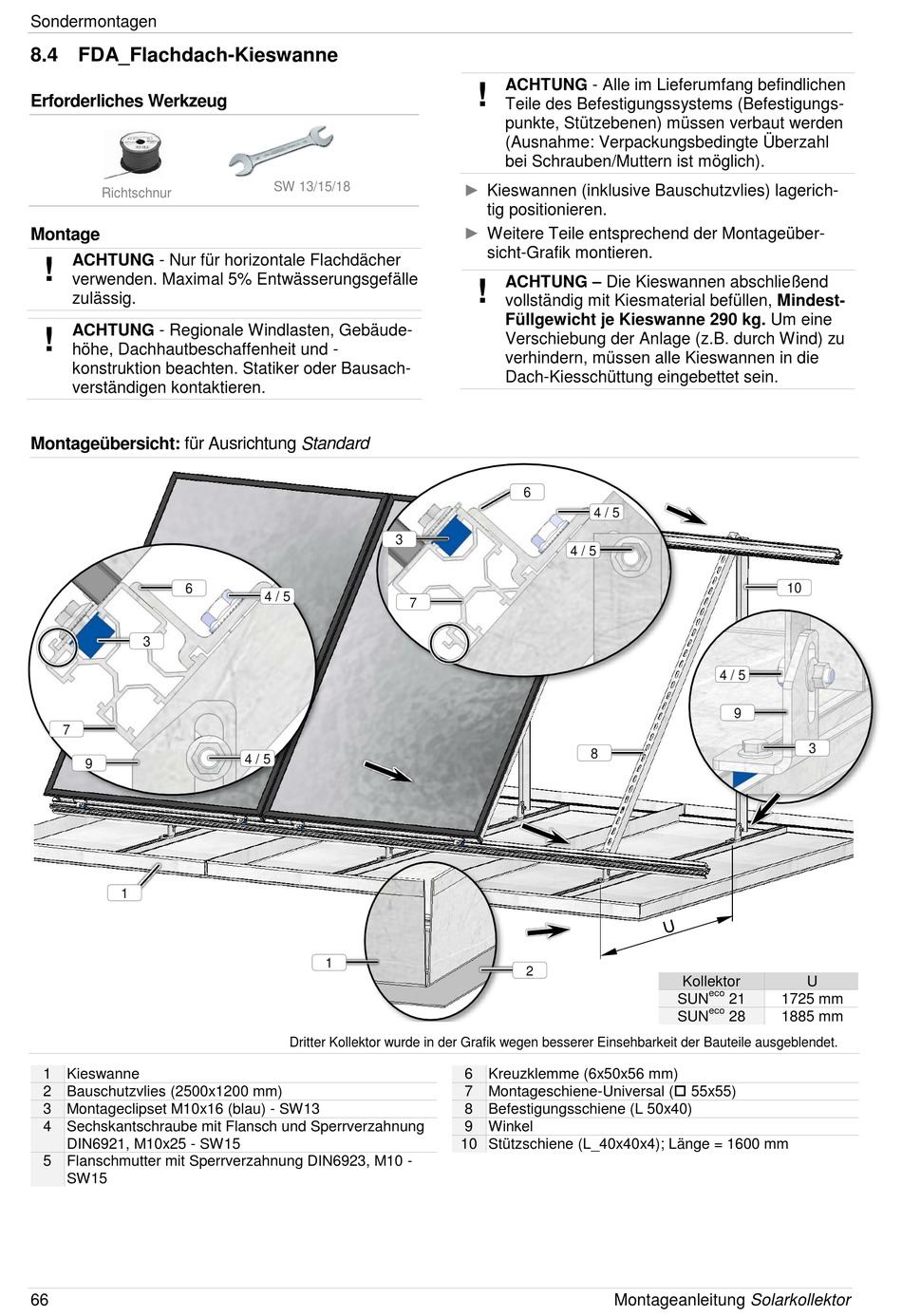

Montageübersicht: für Ausrichtung Standard
6
3
7
9
1
1 Kieswanne
2 Bauschutzvlies (2500x1200 mm)
3 Montageclipset M10x16 (blau) - SW13
4 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
5 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
66
SW 13/15/18
3
4 / 5
7
4 / 5
1
Dritter Kollektor wurde in der Grafik wegen besserer Einsehbarkeit der Bauteile ausgeblendet.
ACHTUNG - Alle im Lieferumfang befindlichen
!
Teile des Befestigungssystems (Befestigungs-
punkte, Stützebenen) müssen verbaut werden
(Ausnahme: Verpackungsbedingte Überzahl
bei Schrauben/Muttern ist möglich).
►
Kieswannen (inklusive Bauschutzvlies) lagerich-
tig positionieren.
►
Weitere Teile entsprechend der Montageüber-
sicht-Grafik montieren.
ACHTUNG – Die Kieswannen abschließend
!
vollständig mit Kiesmaterial befüllen, Mindest-
Füllgewicht je Kieswanne 290 kg. Um eine
Verschiebung der Anlage (z.B. durch Wind) zu
verhindern, müssen alle Kieswannen in die
Dach-Kiesschüttung eingebettet sein.
6
4 / 5
4 / 5
8
2
6 Kreuzklemme (6x50x56 mm)
7 Montageschiene-Universal ( 55x55)
8 Befestigungsschiene (L 50x40)
9 Winkel
10 Stützschiene (L_40x40x4); Länge = 1600 mm
Montageanleitung Solarkollektor
10
4 / 5
9
3
Kollektor
U
eco
SUN
21
1725 mm
eco
SUN
28
1885 mm
