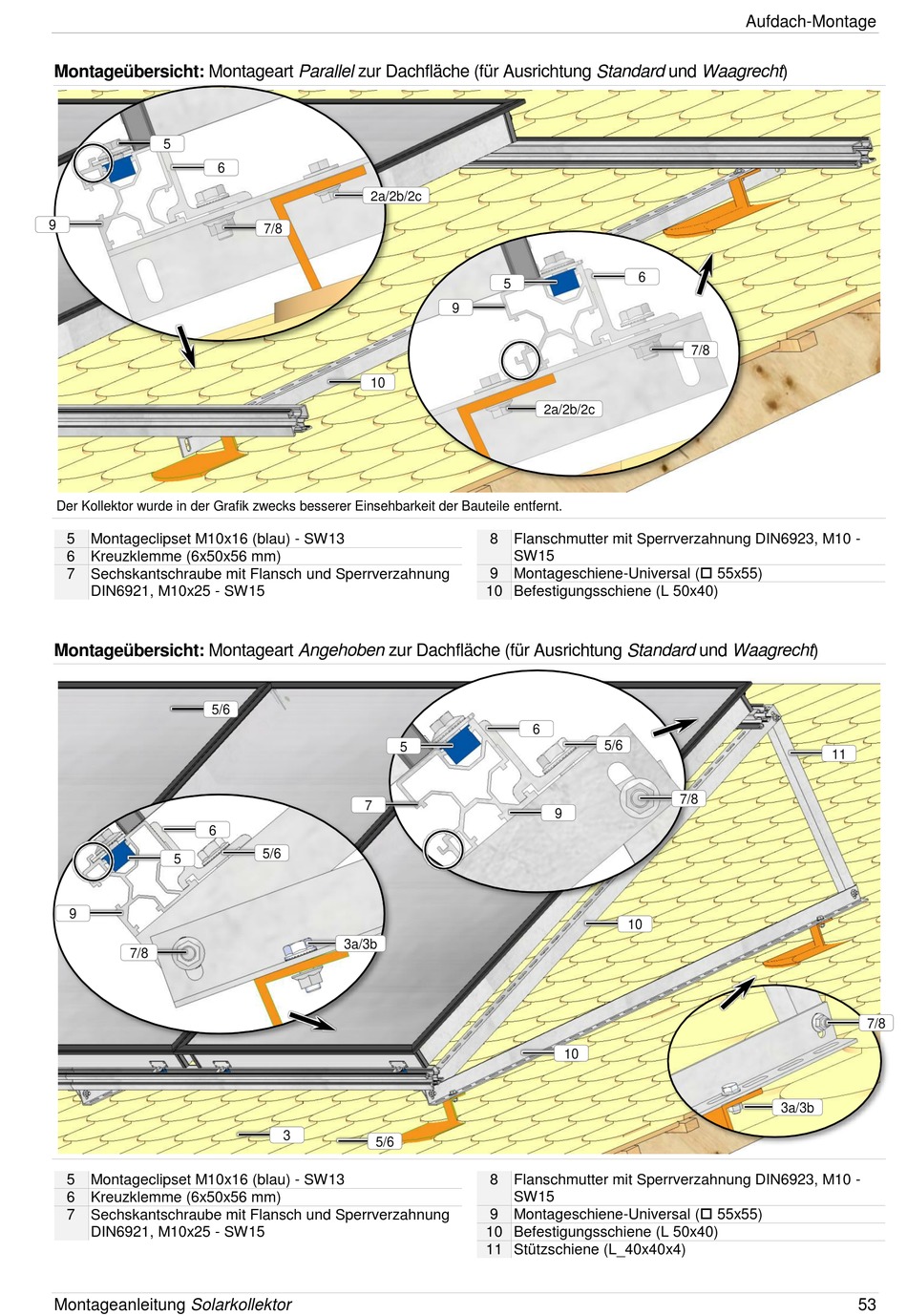

Montageübersicht: Montageart Parallel zur Dachfläche (für Ausrichtung Standard und Waagrecht)
5
6
9
Der Kollektor wurde in der Grafik zwecks besserer Einsehbarkeit der Bauteile entfernt.
5 Montageclipset M10x16 (blau) - SW13
6 Kreuzklemme (6x50x56 mm)
7 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageübersicht: Montageart Angehoben zur Dachfläche (für Ausrichtung Standard und Waagrecht)
5/6
6
5
9
7/8
5 Montageclipset M10x16 (blau) - SW13
6 Kreuzklemme (6x50x56 mm)
7 Sechskantschraube mit Flansch und Sperrverzahnung
DIN6921, M10x25 - SW15
Montageanleitung Solarkollektor
2a/2b/2c
7/8
10
5
7
5/6
3a/3b
3
5/6
5
9
2a/2b/2c
8 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
9 Montageschiene-Universal ( 55x55)
10 Befestigungsschiene (L 50x40)
6
5/6
9
10
8 Flanschmutter mit Sperrverzahnung DIN6923, M10 -
SW15
9 Montageschiene-Universal ( 55x55)
10 Befestigungsschiene (L 50x40)
11 Stützschiene (L_40x40x4)
Aufdach-Montage
6
7/8
7/8
10
3a/3b
11
7/8
53
