6 Aufdach-Montage

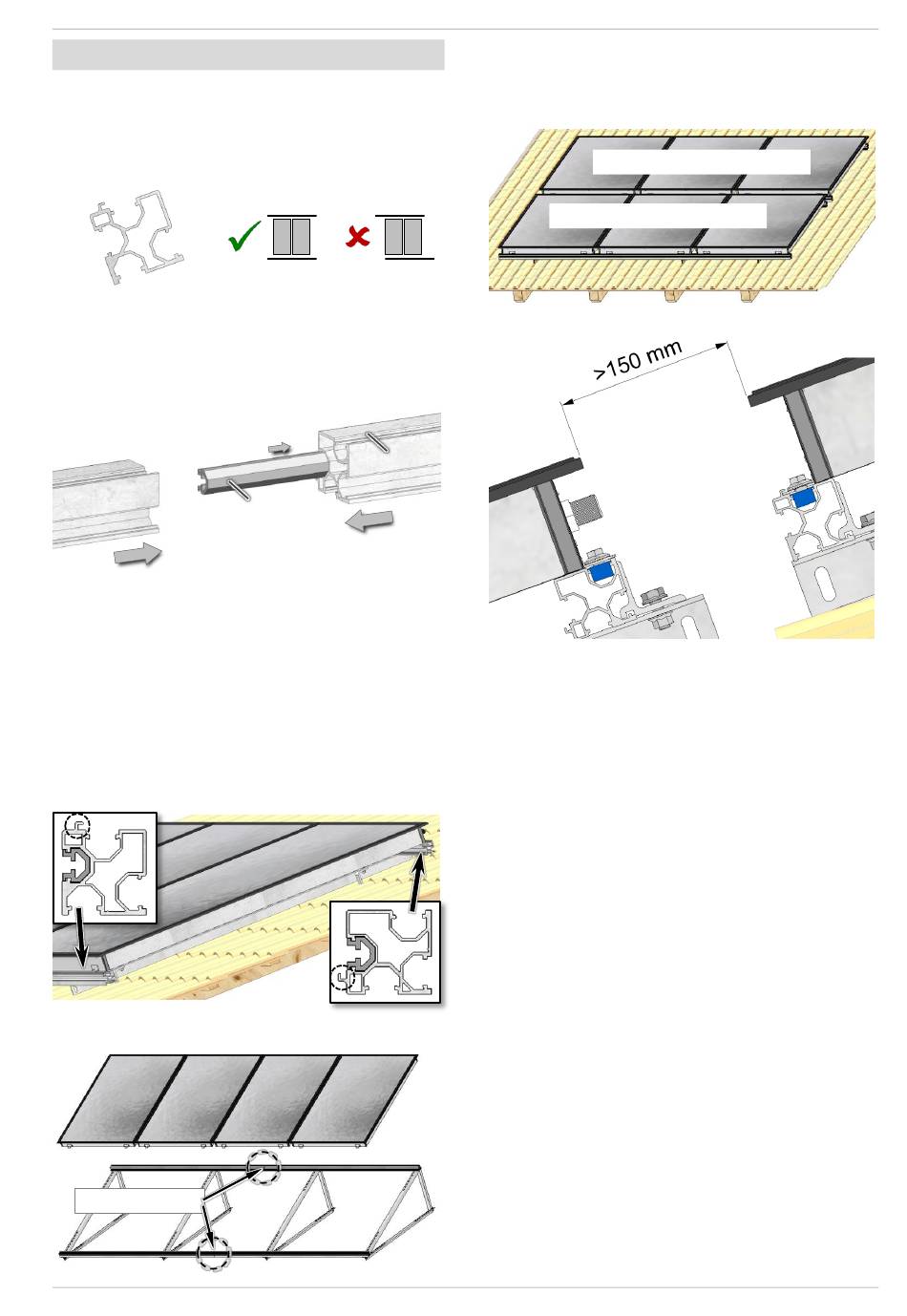

6.1 Universal-Schiene montieren
Die Montageschiene-Universal Unten und Oben so
montieren, dass diese links und rechts bündig ab-
schließen, nicht versetzen.
6.1.1 Schienenverbinder
Zum Verbinden von 2 Montageschienen-Universal
(erforderlich bei der Montage von 4 oder mehreren
Kollektoren).
►
Den Schienenverbinder
(Prägung in der Mitte) in die Montageschiene
einschieben; Durch leichtes Einklopfen fixieren.
►
Die zweite Montageschiene bis zum Anschlag
aufstecken (Schiene muss nicht klemmen, son-
dern wird durch die nachfolgende Montage fi-
xiert). Eine Dehnungsfuge entsteht bei dieser Art
der Montage automatisch.
Position des Schienenverbinders in der Montage-
schiene
!
Montagebeispiel: 4 Kollektoren
Schienenverbinder
Montageanleitung Solarkollektor
2
1
1
bis zum Anschlag
2
!
6.2 Zweireihige Kollektoranordnung
Bei zweireihiger Kollektoranordnung zwischen den
Glasleisten der oberen und unteren Kollektorreihe
einen Abstand von >150 mm einhalten
Obere Kollektorreihe
Untere Kollektorreihe
Aufdach-Montage
11
