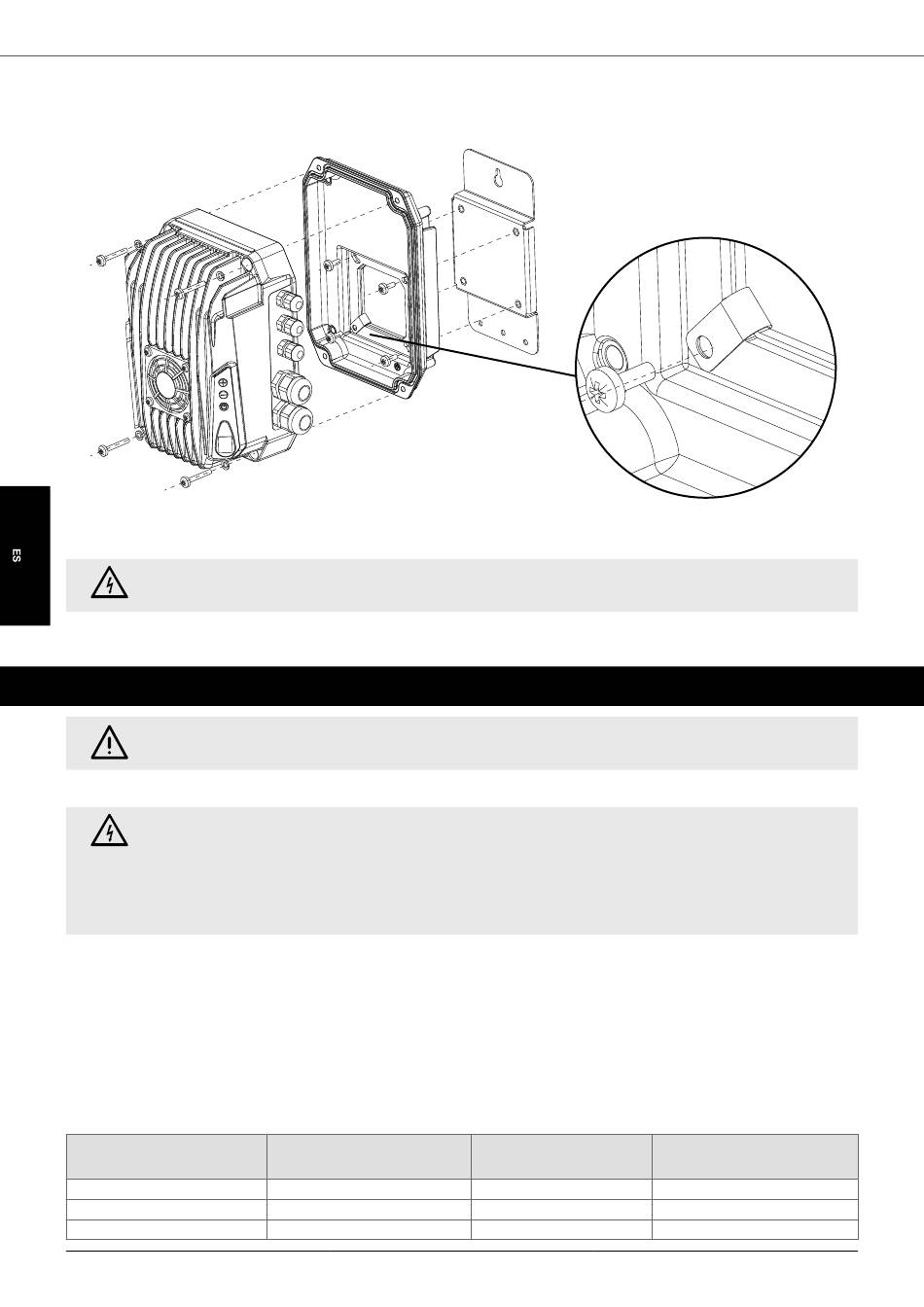

Montaje en pared para dispositivos de tamaño 1
PELIGRO
La continuidad del suelo entre la base del dispositivo y el soporte está garantizada por el componente apropiado que se muestra en la figura. Se
recomienda instalar este componente y comprobar al final de la instalación la continuidad del suelo entre el soporte y la base del dispositivo.
Alternativamente, es posible perforar la base de aluminio con un taladro en los cuatro orificios de fijación especiales.
Los tornillos de fijación deben estar equipados con una junta tórica para garantizar el grado de protección.
7. Instalación eléctrica
AVISO
Lea atentamente el capítulo de seguridad antes de continuar.
7.1. Puesta a tierra
PELIGRO
Asegúrese de que el dispositivo y las cargas conectadas a él estén correctamente conectados a tierra con los terminales de conexión
apropiados antes de la puesta en marcha.
Asegúrese de que el sistema de puesta a tierra cumpla con la norma y consulte las normativas locales para la puesta a tierra de los
dispositivos.
Cada carga debe estar equipada con su propio cable de puesta a tierra cuya longitud debe ser lo más corta posible. No haga conexiones de
puesta a tierra encadenadas.
Las corrientes de fuga pueden exceder los 3,5 mA. Se recomienda utilizar la conexión a tierra reforzada si es necesario.
Utilice las siguientes secciones mínimas para los cables de tierra:
• sección igual a la sección del cable de alimentación de red de hasta 16 mm
• sección igual a 16 mm2 (6 AWG) por sección del cable de alimentación comprendida entre 16 mm
• sección igual a la mitad de la sección del cable de la alimentación para una sección del mismo superior a 35 mm
7.2. Dispositivos de protección
Fusibles e interruptores.
El dispositivo de control es capaz de proteger el motor de la sobrecarga controlando digitalmente la corriente absorbida con referencia a la corriente nominal
establecida.
Por tanto, no es necesario instalar ningún otro dispositivo de protección contra sobrecargas entre el convertidor y el motor.
En su lugar, los dispositivos de protección contra sobrecorriente y cortocircuito, como fusibles e interruptores magnetotérmicos, deben instalarse aguas arriba del
dispositivo. Estos intervienen en caso de fallo de un componente dentro del dispositivo.
Tensión de alimentación
3 x 380 - 460 VAC
3 x 380 - 460 VAC
3 x 380 - 460 VAC
50
VS POOL
2
. (6 AWG)
Modelo
VS POOL 3.5 HP (2.2 kW)
VS POOL 4.5 HP (3 kW)
VS POOL 5.5 HP (4 kW)
2
2
(6 AWG) y 35 mm
2
(1 AWG).
Fusible recomendado
gG
10
10
16
(1 AWG).
Interruptor recomendado
ABB MCB S200
S203-C10
S203-C10
S203-C16
