• typ B, označený symboly
7.3. Propojovací kabely
VAROVÁNÍ
Připojovací kabely musí odpovídat místním předpisům, mít odpovídající průřez a splňovat požadavky na napětí, proud a teplotu.
7.3.1. Napájecí kabely
Šablona Maximální průřez vstupního
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
VAROVÁNÍ
Vždy používejte kabely se speciálními kabelovými oky, které mohou být dodány s výrobkem.
7.3.2. Ovládací kabely
Typ
Ovládací terminály všech modelů
VAROVÁNÍ
Pro ovládací kabely použijte stíněný kabel.
VAROVÁNÍ
Vždy používejte kabely se speciálními kabelovými oky, které mohou být dodány s výrobkem.
7.4. Elektromagnetická kompatibilita (EMC)
Zařízení splňuje požadavky na elektromagnetickou kompatibilitu dle norm.
Aby však byla zajištěna elektromagnetická kompatibilita systému, ve kterém je instalován, je nutné:
• používejte co nejkratší zemnící kabely.
• používejte co nejkratší kabely motoru a stíněné se stíněním připojeným na obou koncích.
• používejte stíněné signální kabely se stíněním připojeným pouze na jednom konci.
VAROVÁNÍ
Signální kabely, kabely motoru a napájecí kabely instalujte odděleně od sebe ve vzdálenosti alespoň 30 cm. Pokud se signálové kabely musí
stýkat se silovými kabely, křížte je kolmo.
VAROVÁNÍ
Je možné odstranit připojení filtračních kondenzátorů Cy k zemi odstraněním šroubů označených symbolem EMC. Tímto způsobem se sníží
zemní svodové proudy způsobené filtrem, ale ztratí se vlastní EMC kompatibilita zařízení, která musí být proto zaručena externě jiným
způsobem.
V případě instalace do IT systému se doporučuje odstranit šrouby označené symbolem EMC a nainstalovat externí regulátor izolace. Fotovol-
taické systémy spadají do kategorie IT.

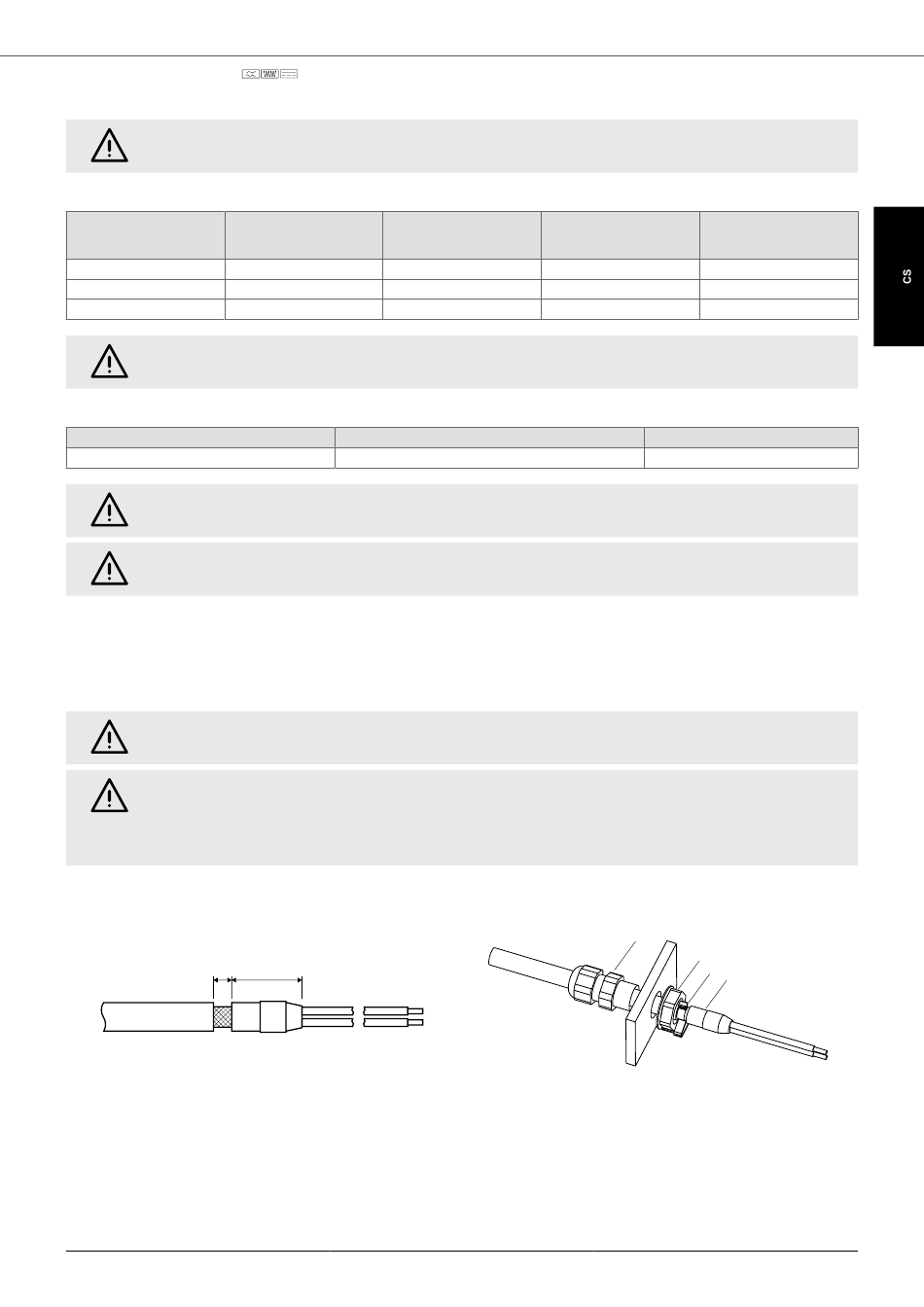

EMC spony pro kabelové průchodky
Pro zajištění správného uzemnění stínění při použití stíněných kabelů se doporučuje použít vhodné EMC svorky, jak je znázorněno níže.
5
1: Kabelová průchodka; 2: Pojistná matice; 3: EMC klip; 4: Stíněný kabel
7.5. Elektrické přípojky
Maximální průřez
kabelu s uzemněním výstupního kabelu
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Maximální průřez ovládacích kabelů
2
1 mm (16 AWG)
20
VS POOL
Utahovací moment kabelu
s uzemněním
2
-
2
-
2
-
Utahovací moment
[Nm] zemnícího kabelu
-
-
-
Utahovací moment [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
