7.5.1. Stroomaansluitingen

, VS POOL 3.5 HP (2.2 kW) , VS POOL 4.5 HP (3 kW) , VS POOL 5.5 HP (4 kW)
L1
L2
L3
Voeding
LINE
P.E.
U
V
W
Motor
MOTOR
P.E.

7.5.2. Controle aansluitingen

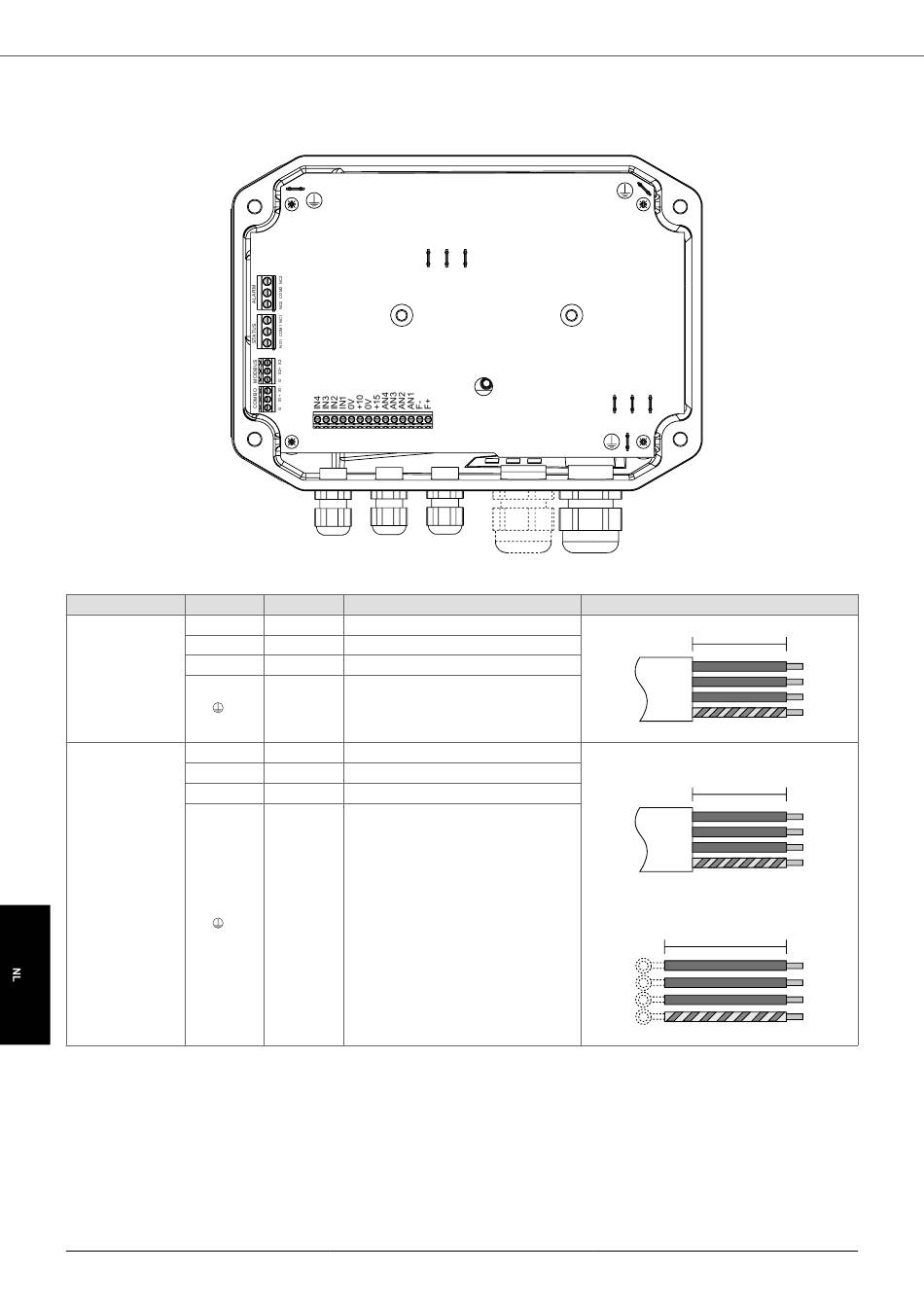

Bedieningsaansluitingen voor apparaten van maat 1
94
VS POOL
MOTOR
W V
A [mm] Voorgeïsoleerde kabelschoen
70 Vrouwelijke faston 6.3 x 0.8 mm
70 Vrouwelijke faston 6.3 x 0.8 mm
70 Vrouwelijke faston 6.3 x 0.8 mm
70 Vrouwelijke faston 6.3 x 0.8 mm
120 (200) Vrouwelijke faston 6.3 x 0.8 mm
120 (200) Vrouwelijke faston 6.3 x 0.8 mm
120 (200) Vrouwelijke faston 6.3 x 0.8 mm
180 (200) Vrouwelijke faston 6.3 x 0.8 mm
EMC
U
LINE
L1 L2
Wandinstallatie
Installatie aan boord van motor
L3
Stripping regeling
A
A
(A)
