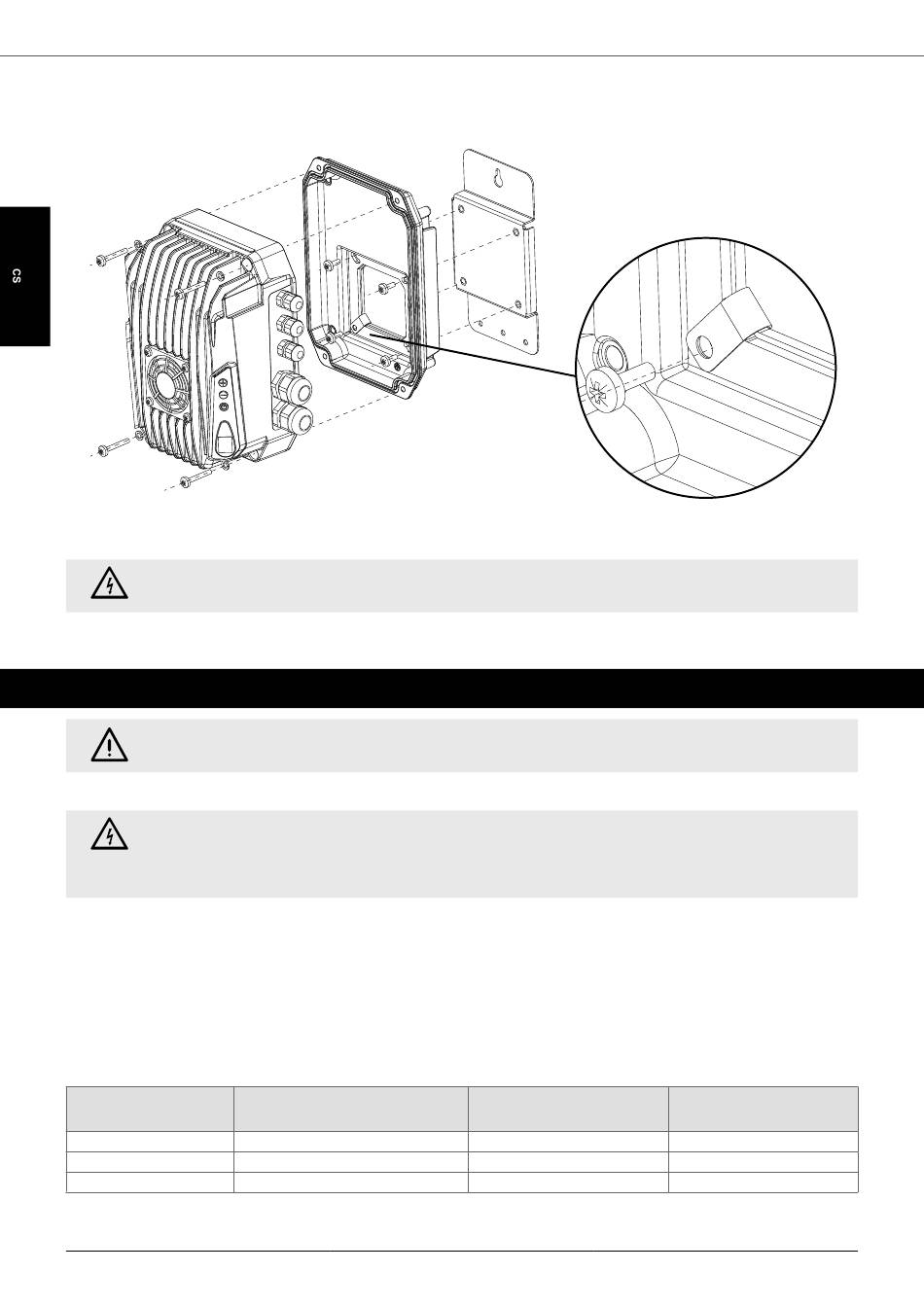

Montáž na stěnu pro zařízení velikosti 1
NEBEZPEČÍ
Kontinuita uzemnění mezi základnou zařízení a držákem je zaručena speciálním prvkem znázorněným na obrázku. Doporučuje se nainstalovat
tuto součást a na konci instalace zkontrolovat průchodnost uzemnění mezi držákem a základnou zařízení.
Alternativně je možné vyvrtat hliníkovou základnu pomocí vrtáku v souladu se čtyřmi speciálními upevňovacími otvory.
Upevňovací šrouby musí být vybaveny O-kroužky, aby byl zaručen stupeň ochrany.
7. Elektrická instalace
VAROVÁNÍ
Než budete pokračovat, přečtěte si pozorně kapitolu o bezpečnosti.
7.1. Uzemnění
NEBEZPEČÍ
Před uvedením do provozu se ujistěte, že zařízení a zátěže k němu připojené jsou správně uzemněny pomocí příslušných připojovacích svorek.
Ujistěte se, že uzemňovací systém vyhovuje předpisům a pro uzemnění zařízení se řiďte místními předpisy.
Každý motor musí být vybaven vlastním zemnícím kabelem, jehož délka musí být co nejkratší. Neprovádějte zřetězená zemní spojení.
Svodové proudy mohou překročit 3,5 mA. V případě potřeby se doporučuje použít zesílené uzemnění.
Pro zemnící kabely použijte následující minimální velikosti průřezů:
• průřez rovný průřezu napájecího kabelu do 16 mm2 (6 AWG).
• průřez rovný 16 mm2 (6 AWG) na úsek napájecího kabelu mezi 16 mm2 (6 AWG) a 35 mm2 (1 AWG).
• průřez rovný polovině průřezu napájecího kabelu pro jeho průřez větší než 35 mm2 (1 AWG).
7.2. Ochranná zařízení
Pojistky a spínače.
Ochranné zařízení je schopno chránit motor před přetížením digitálním řízením absorbovaného proudu ve vztahu k nastavenému jmenovitému proudu.
Není nutné instalovat žádné ochranné zařízení proti přetížení mezi frekvenční měnič a motor.
Na druhou stranu je nutné před zařízení instalovat nadproudové a zkratové ochrany jako jsou pojistky a jističe. Ty zasahují v případě poruchy součásti uvnitř
produktu.
Napájecí napětí Šablona
3 x 380 - 460 VAC VS POOL 3.5 HP (2.2 kW)
3 x 380 - 460 VAC VS POOL 4.5 HP (3 kW)
3 x 380 - 460 VAC VS POOL 5.5 HP (4 kW)
Zařízení na zbytkový proud (RCD)
Pro invertorová zařízení s třífázovým napájením se doporučuje používat RCD zařízení citlivé na střídavý i stejnosměrný proud. Uvedená zařízení jsou:
190
VS POOL
Doporučená pojistka
gG
10
10
16
Doporučený spínač
ABB MCB S200
S203-C10
S203-C10
S203-C16
